五层7221平米盐城市某厂房设计(含结构图)

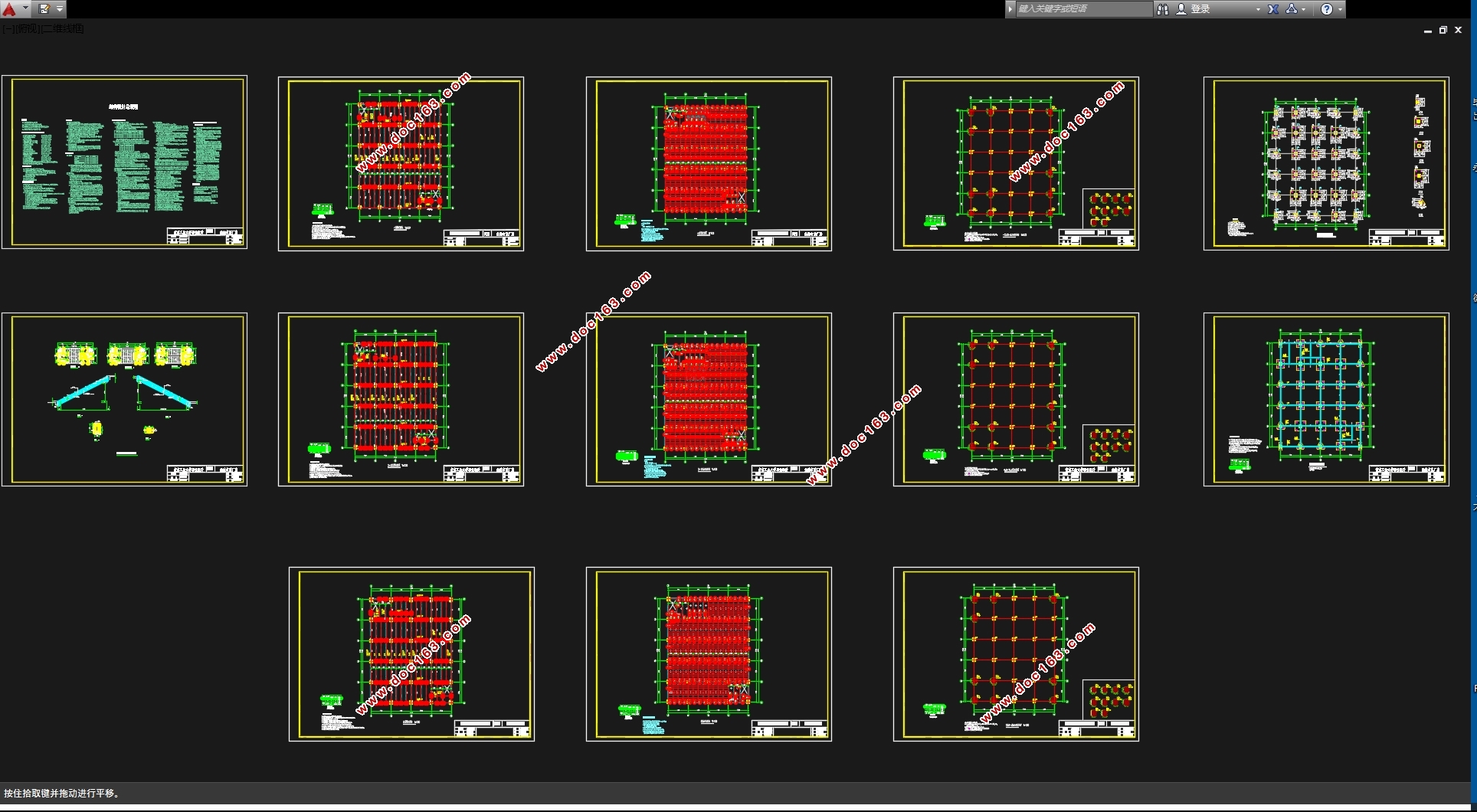

五层7221平米盐城市某厂房设计(含结构图)(论文计算书24000字,CAD结构图12张)
摘要
本毕业设计为盐城市某厂房的工程设计，位于盐城市亭湖区。该工程为钢筋混凝土框架结构，建筑物长33.5m，宽43.6m，地上5层，建筑高度约22.2米，标准层高4.2米，建筑面积约7221m2。楼板采用压型钢板混凝土组合楼盖，考虑钢筋混凝土梁与压型钢板混凝土组合板的组合作用，基础采用桩基础。
本工程抗震设防烈度为7度，设计基本地震加速度值为0.10g，设计地震分组为第一组。工程场地无液化土层，属于Ⅲ类场地土。
关键词：抗震设计压型钢板组合结构截面设计

Abstract
This graduation project is a practical engineering application topic. It is located in Yancheng City. The project is a reinforced concrete frame structure. The building is 33.5m long, 43.6m wide, 5 floors above ground, with a building height of 22.2 meters and a standard floor height of 4.2 meters. About 7221m2. The floor slab adopts a pressed steel plate concrete composite floor, considering the combined action of the reinforced concrete beam and the profiled steel plate concrete composite plate, and the foundation adopts the pile foundation. [资料来源：http://think58.com]
The seismic fortification intensity of this project is 7 degrees, the design basic seismic acceleration value is 0.10g, and the design earthquake group is the first group. The project site has no liquefied soil layer and belongs to Class III site soil.

1.1 工程地点及工程概况
该工程位于江苏省盐城市，抗震设防烈度为7度，设计基本地震加速度为0.1g，抗震设计分组第1组，建筑物场地类别为Ⅲ类。建筑物长33.5m，宽43.6m，地上5层，建筑高度约22.2米，建筑面积约7221m2，结构体系为钢筋混凝土框架结构，楼板采用压型钢板混凝土组合楼盖，考虑钢筋混凝土梁与压型钢板混凝土组合板的组合作用，基础采用桩基础。建筑条件图见附图。
1.2气象资料
1）基本风压：0.45kN/m2
2) 基本雪压：0.35 kN/m2
1.3工程地质资料
1）本工程场地较平坦，根据地质钻探，该场地土质较均匀。
2）地下水位较高，在天然地面下3.0m处，无侵蚀性。
3）场地无液化土层，场地类别为Ⅲ类。
1.4 结构和基础的安全等级
1）建筑结构的安全等级为二级。
2）拟建场地位于7度区，根据《建筑工程抗震设防分类标准》（GB50223-2008），本工程抗震设防类别为标准设防类。 [资料来源：http://think58.com]
3）地基基础设计等级为丙级。


[来源：http://think58.com]
目录
第一章设计资料    1
1.1 工程地点及工程概况    1
1.2气象资料    1
1.3工程地质资料    1
1.4 结构和基础的安全等级    1
1.5荷载取值    1
第二章结构布置及初选截面尺寸    2
2.1 框架柱截面尺寸初选    2
2.2 框架梁截面尺寸的初选    3
2.3 填充墙截面初选    4
2.4板截面尺寸初选    4
2.5压型钢板选择    4
2.6压型钢板截面计算    4
第三章荷载标准值计算    6
3.1屋面横梁竖向线荷载标准值    6
3.2楼面横梁竖向线荷载标准值    7
3.3屋面框架节点集中荷载标准值    7
3.4楼面框架节点集中荷载标准值    8
3.5风荷载    9
3.6地震作用    10
第四章荷载标准值计算    14
4.1恒载作用下框架内力    14 [资料来源：www.THINK58.com]
4.2活载作用下框架内力    23
4.3风荷载作用下内力计算    35
4.4地震作用下横向框架的内力计算    38
第五章框架内力组合    47
5.1 荷载组合    47
第六章框架梁柱截面设计    58
第七章楼梯结构及雨棚设计    100
7.1楼梯设计    100
7.2 雨篷设计    103
第八章标准层一般楼板截面设计    107
8.1压型钢板的截面模量计算    107
8.2施工阶段验算    107
8.3使用阶段验算    108
8.4 组合板受压区高度    108
8.5斜截面抗剪强度验算    109
8.6刚度验算    109
8.7自振频率验算永久荷载标准值作用下的挠度    111
第九章桩基础设计    112
9.1荷载计算    112
9.2 地层条件及其参数    112
9.3 预制桩基设计    113
