四层2880平米常州某学院公寓楼设计(含CAD建筑结构图)

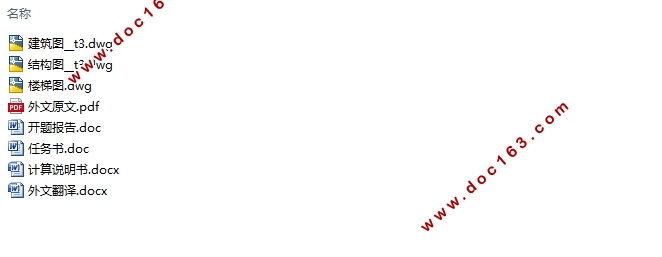

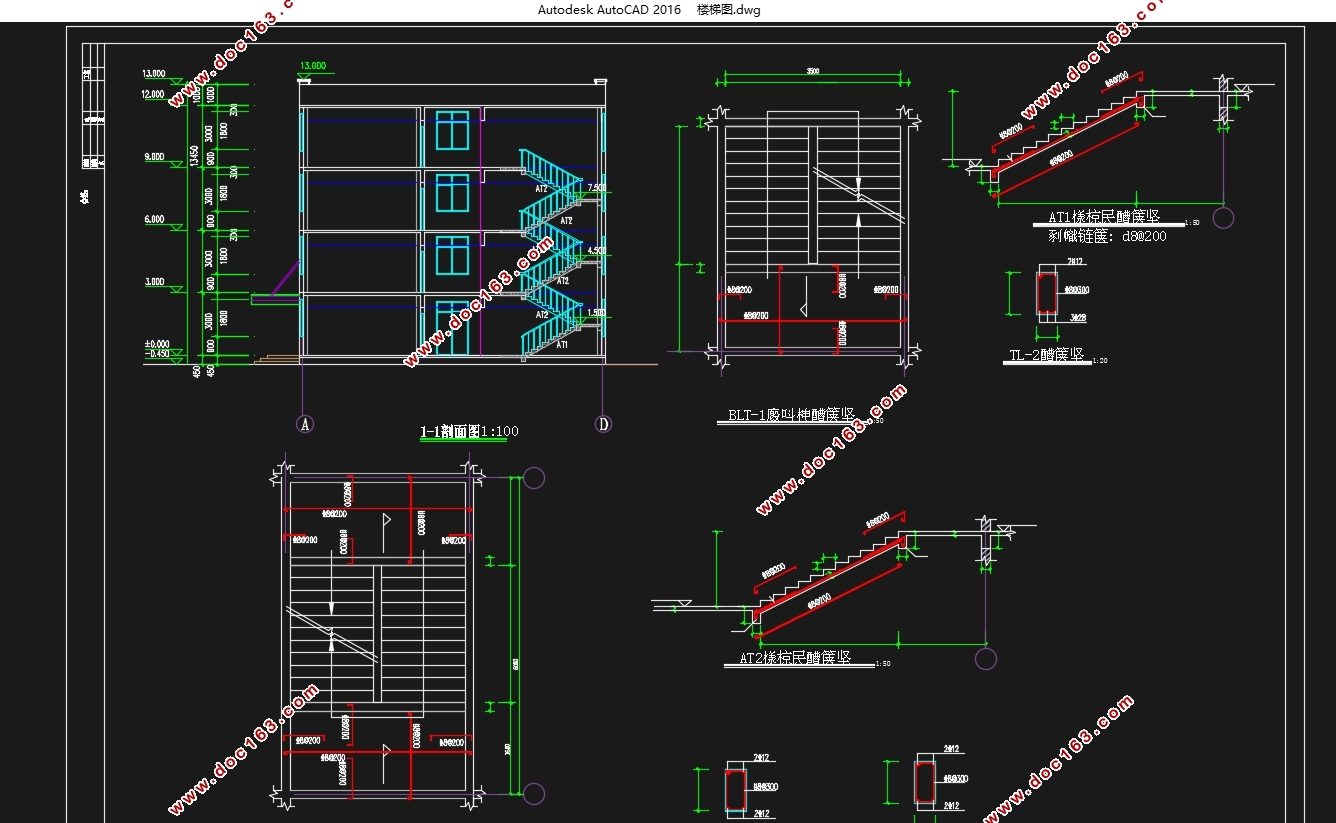

四层2880平米常州某学院公寓楼设计(含CAD建筑结构图)(任务书,开题报告,外文翻译,计算说明书20000字,CAD建筑图10张,结构图9张)
摘要：随着我国建筑行业的发展，钢筋混凝土框架结构是一种应用比较广泛而且技术比较成熟的结构，公寓，办公楼，学校等公共建筑都会选择钢筋混凝土框架结构，框架结构由框架柱和梁组成，是一种柔性结构，在一定的高度下具有较好的抗震性能，但是随着高度的不断增加，结构在地震作用下变形会比较大。所以在一般不超过15层的情况下使用钢筋混凝土框架结构。钢筋混凝土框架结构设计的一般原则是强柱弱梁，强剪弱弯，强节点，强锚固，弱构件。框架结构优点是能够满足大空间布置要求，既经济又实用，而且维护方便。经过几十年的不断发展，框架结构的设计已经越来越成熟，施工的程序更加方便高效，相信在未来的趋势中，框架结构会得到更进一步的优化和发展。
  关键词：钢筋混凝土框架，柱，梁。

Abstract: With the development of society, the frame structure is becoming a popular structure, most of residential buildings, office buildings, school buildings are frame structure. frame structure consists of columns and beams ,It a flexible structure, at a certain altitude with a more good seismic performance, the general principles of structural design framework is weak beam, strong shear weak bending, strong nodes, strong anchor. Framework to meet the requirements of large spatial arrangement, both economical and practical, after decades of continuous development, the framework has become increasingly sophisticated structural design and construction process more convenient and efficient, I believe that the trend in the future, the framework will be further optimization and development.

  Keywords: reinforced frame, columns, beams

一、工程概况
1.1工程地质条件
    自然表面0.5m左右为杂填土，以下1.0m左右为淤泥质填土，承载力特征值为80KN/m2,其下为粉质黏土层，承载力特征值为160KN/m2,抗争设防烈度为7度。
    地下水位：地表以下5.0m，无侵蚀。
    基本风压：0.4KN/m2
    基本雪压：0.35KN/m2
1.2 抗震设防烈度
抗争设防烈度为7度，设计基本地震加速度0.1g，建筑物场地类别为Ⅱ类，设计地震分组为第一组，地基基础设计等级为丙级。
1.3 材料
梁、板、柱的混凝土均选用C30，根据混规以及抗规，结合市场现行情况，纵向受力纵筋选择HRB400；水平钢筋以及构造钢筋和板筋选用HRB400.

2.1 结构选型
本工程采用混凝土框架结构，该工程为四层公寓楼，且墙不承重，主要由梁柱承重，所以采用框架结构。
2.2 结构布置
1.平面布置：本工程为多层建筑，建筑高度较小，考虑建筑设计方案以及抗震设计要求因素，本工程平面形状为矩形，其优点是简单，规则，对称，有利于抗震和施工。
2.立面布置：根据规范并结合教材，框架结构底层嵌固部位是基础顶部。因此首层框架柱的计算高度需要从嵌固端及基础顶部算起。根据建筑立面图，本工程室内外高差为-0.45m，根据地基规范，基础最小埋深需不小于于0.5m，故初定基础埋深为0.5m，故基础顶至0.000高度为0.95m，首层层高为3.00m,故底层柱计算长度为3.95m。二层以上由于以梁板进行划分，故层高即为相应计算高度。 [资料来源：THINK58.com]
3.柱网布置：按照任务书要求，并且考虑到建筑的结构实用性和经济性，本工程柱网布置为：横向3内廊式6.000m，2.700m，6.000m。纵向7跨：7.000m×7。
4.缝的布置：本工程的地址条件良好，地基均匀，四周不设底层裙房，所以本工程可以不设置沉降缝。本工程长49.000m，小于现浇混凝土框架结构应设置伸缩缝的最大间距55m，故可不设置。本建筑平面为矩形，房屋沿高度方向无错层，房屋各部分的刚度，高度及重要相差不大，故不设防震缝。
5.基础方案：本工程建设场地和地基条件好，荷载分布均匀，建筑层数小于7层。根据《建筑地基基础设计规范》，建筑的地基属于丙级，本工程采用桩基础，基础楼力层位于粉质黏土层，地基承载力特征值160KN/m2，基础埋深假定为1.55m。
  [资料来源：www.THINK58.com]

[来源：http://www.think58.com]

目录
第一章  结构平面布置 [来源：http://www.think58.com]
1.1 工程概况...............................................................5
1.2结构选型与结构布置......................................................5
1.3尺寸估算................................................................6
第二章  框架荷载计算
2.1  恒载标准值计算.....................................................7
2.2  活载标准值计算.....................................................8
2.3  荷载计算...........................................................8
2.4   风荷载计算.......................................................21
2.5   地震作用计算.....................................................22
第三章  框架内力计算
3.1.竖向荷载内力计算
3.1.1  弯矩分配系数..................................................... 27
3.1.2    杆件固端弯矩.....................................................31
3.2 活载作用下的框架内力
     3.2.1.梁固端弯矩.......................................................31 [资料来源：www.THINK58.com]
3.2.2 内力计算..........................................................35
3.3 风荷载作用下的内力计算................................................38
3.4 地震作用下横向框架的内力计算
3.4.1  0.5（雪+活）重力荷载作用下横向框架的内力计算......................41
3.4.2  地震作用下横向框架的内力计算.....................................46
第四章    框架内力组合......................................................50
第五章 框架梁柱截面设计.....................................................56
第六章  楼梯结构计算设计
6.1 梯段板计算............................................................97
6.2 休息平台板计算........................................................97
6.3梯段梁TL1计算.........................................................98
第七章  现浇楼面板设计
7.1 跨中最大弯矩..........................................................99
  7.2 A区格................................................................100

[资料来源：http://THINK58.com]

  7.3 E区格................................................................100
第八章  基础设计
8.1 荷载计算............................................................103
8.2确定基础底面积.......................................................103
8.3 抗震验算............................................................106
8.4地基变形验算.........................................................106
8.5基础结构设计.........................................................106
结语.......................................................................108
参考文献...................................................................109
致谢.......................................................................110 [来源：http://www.think58.com]
