六层6000平米甘肃省庆阳中学综合楼设计(建筑图结构图)

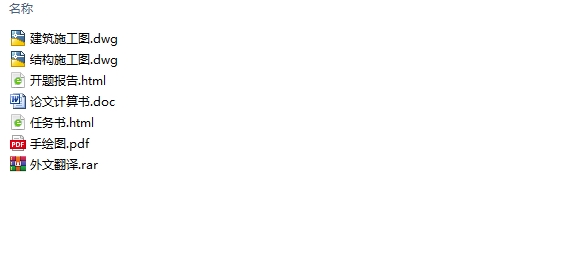

六层6000平米甘肃省庆阳中学综合楼设计(建筑图结构图)(任务书,开题报告,外文翻译,论文计算书25000字,建筑图9张,结构图11张,手绘图)
摘要
本设计为六层框架结构，建筑面积约6000.00m2，建筑平面、立面体型规则。
建筑设计包括建筑平面图，屋顶排水平面图，建筑正立面、左立面、背立面、右立面图，楼梯处剖面图以及相关的设计说明和门窗表。
结构设计包括框架设计、梁板柱的配筋计算、基础配筋计算和楼梯设计。本计算书着重取一榀横向框架计算水平、竖向荷载作用下结构内力，并进行内力组合找出最不利组合，计算配筋。其中设计涉及到底部剪力法、D值法、二次弯矩分配法、塑性铰线法等方法，严格依据《建筑结构荷载规范》GB50009-2012、《混凝土结构设计规范》GB50010-2010、《建筑抗震设计规范》GB50011-2010等规范取值计算。
本计算书最后采用PKPM2010版本软件进行建模计算并将手算与电算结果进行对比分析，利用软件得出钢筋混凝土结构施工图。

关键词：钢筋混凝土；框架结构；建筑设计；结构设计；PKPM

Abstract
   The architectural design includes storey building plan, the roof drainage floor plan, the building facade, the left facade, the back facade, the right elevation map, the staircase section and the related design description and doors and windows table. [资料来源：http://THINK58.com]
   Structural design includes frame design, reinforcement of beam and column columns, foundation reinforcement calculation and stair design. The calculation of this book focuses on a horizontal frame calculation level, vertical load under the structure of internal forces, and the combination of internal forces to find the most unfavorable combination of calculation reinforcement. Which is related to the bottom of the shear force method, D value method, the second bending moment distribution method, plastic hinge method and other methods, strictly based on "building structure load specification" GB50009-2012, "concrete structure design specifications" GB50010-2010, " Code for seismic design of buildings "GB50011-2010.
   This calculation book finally uses PKPM3.1.6 version software to carry on the modeling computation and carries on the contrast analysis to the calculation result with the calculation result, uses the software to draw the construction plan. [版权所有：http://think58.com]

Keywords: Reinforced concrete; Frame structure; Architectural design; Structural design; PKPM

建筑设计包括平面、立面和剖面设计。建筑面积约为6000m2。层数6层，层高3.6m，室内外高差0.45m。外墙厚250mm，内墙厚200mm，女儿墙高1.2m，墙厚250mm，屋面为上人屋面。
结构设计包括框架设计、构件设计和基础设计等，其中，框架采用钢筋混凝土纵横向框架承重布置方案，基础采用钢筋混凝土柱下独立基础。
1.2工程概况
本工程为钢筋混凝土框架结构，填充墙采用加气混凝土砌块。设计使用年限为50年，防火等级为二级，建筑安全等级为二级，地面粗糙度为B类。
依据《建筑结构荷载规范》GB50009-2012，甘肃庆阳地区基本雪压S0=0.10kN/m2，基本风压ω0=0.40kN/m2。
依据《建筑抗震设计规范》GB50011-2010（正式版），本建筑按抗震设防烈度7度第三组，设计基本地震加速度值为0.10g，抗震等级为二级。
Ⅱ类场地，地表下土层分布均匀，地基承载力特征值ƒak=250kPa。


[版权所有：http://think58.com]
