苗冲水库除险加固设计(含CAD图)

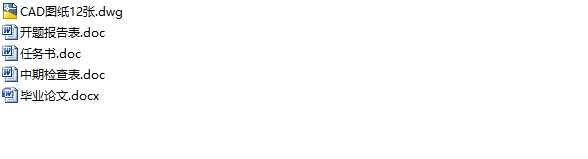

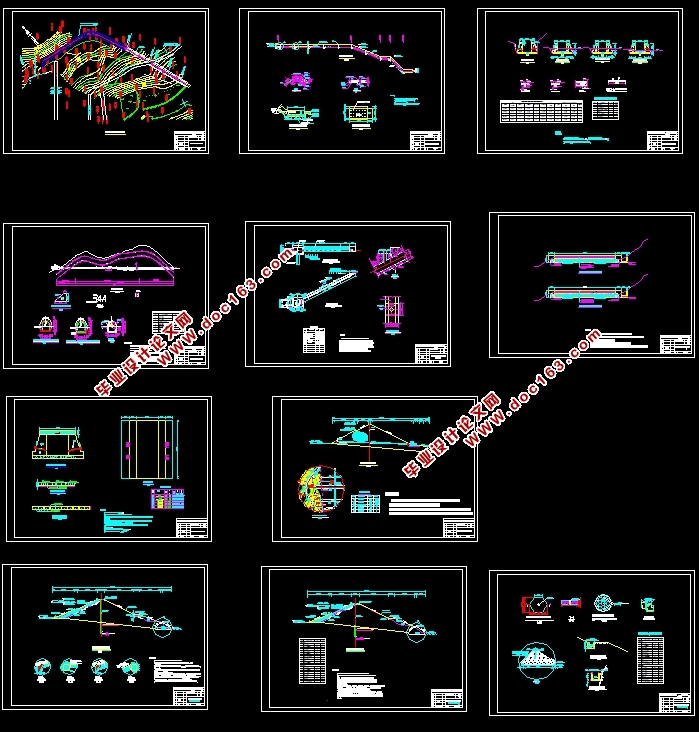

苗冲水库除险加固设计(含CAD图)(任务书,开题报告,中期检查表,论文18000字,CAD图纸12张)
摘  要:苗冲水库位于怀化市新晃县苗冲村，本工程年久失修，水库存在的主要问题：大坝坝体和基础渗漏镜以及溢洪道渗漏，大坝裂缝，老涵洞、压力隧洞渗水，启闭设备老化失灵。针对以上问题，结合本库实际，本次除险加固采取的措施有：大坝套井防渗；溢洪道全部翻修加固；闸门及启闭设备更新改造；排水棱体进行改造；完善防汛、管理设备设施。
关键词：套井防渗；病险山塘；除险加固；土石坝

Design of Danger Elimination and Reinforcement for Reservoir
Abstract: TheMiaoChongis located in MiaoChong village at HuaiHua City. The project fell into disrepair, the main problem of reservoir are the leakage of dam body and the foundation as well as the spillway, the dam crack, the old culvert, the seep of the pressure tunnel. Aging of hoisting equipment failure.open and close and aging equipment failure. Considering the above problems and the actual of the Reservoir, some measures are take in this design: dam seepage wells set; overhauling the spillway completely; renewing and transforming the strobe and open-close equipments, reconverting prism drainage body. At last, improve flood control, management of equipment and facilities. [资料来源：http://THINK58.com]
Key words: grouting; sets of wells; danger elimination and reinforcement; earth and rockfill dam

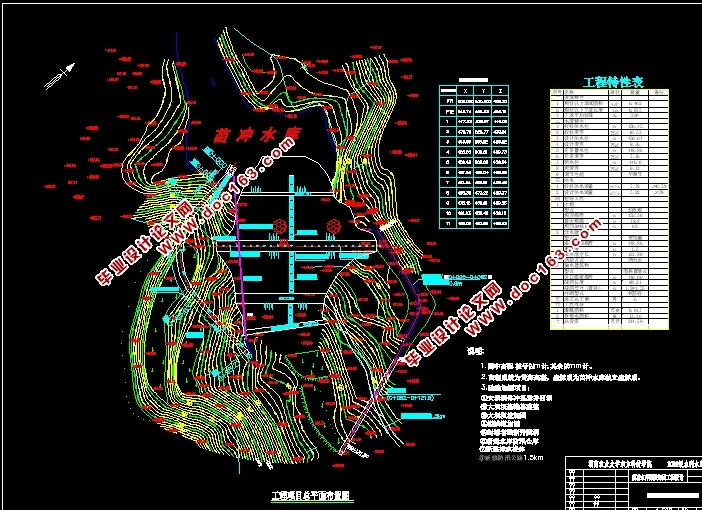

2.1 工程概况
苗冲水库位于舞水一级支流新路冲溪上，坝址地理位置坐标为北纬27°23′，东经109°28′。其枢纽位于新晃县波洲镇苗冲村，距新晃县城19km，有村级公路直达坝址附近，交通比较方便。
苗冲水库坝址以上控制集雨面积0.462km2，干流长0.975km， 坝址以上干流坡降为230‰ 。流域植被良好，年降水较丰富，多年平均降雨量1145mm ，主要集中在4~6月的多雨季节。水库原设计正常蓄水位448.86m，相应正常库容7.76万m3，死水位440m，相应死库容0.13万m3，水库无实测水文观测资料。苗冲水库灌溉面积100000 m3，保护下游人口320人，是一座以灌溉为主，结合防洪、养殖等综合效益的小（Ⅱ）型水利工程。
水库大坝包括大坝坝体、溢洪道、输水涵洞等建筑物。大坝为均质土坝，最大坝高19.8m，坝顶高程452.30m，坝顶轴长68m，坝顶宽1.5m，为5级建筑物。大坝上游坡比1：1.82；下游坡比1：1.97。

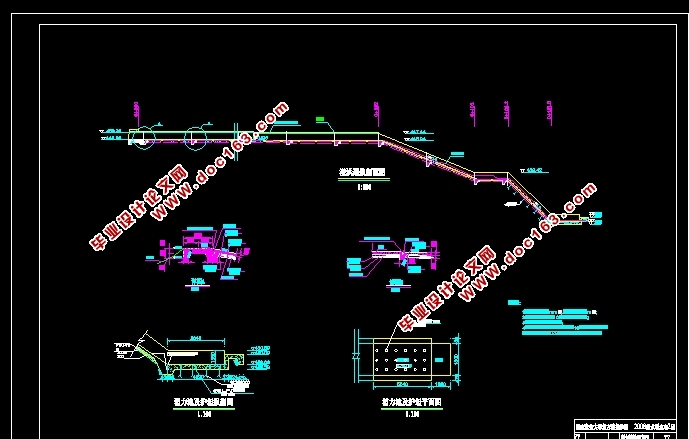

苗冲水库溢洪道位于大坝左端，为正槽式宽顶堰，槽身为矩形断面，堰顶高程448.86m。
输水涵管为浆砌矩形无压涵，断面尺寸为 0.3×0.4m，长为93m，涵管底板坡降为1/100，最大放水量0.01m3/s，位于右坝体内。自建成运行以来，没有维修过，由于运行年代较久，如今涵管已堵塞，影响水库正常运行。 [资料来源：http://THINK58.com]
2.2 工程地质
2.2.1 工程区地质概况
坝区为中低山区，山岭连绵起伏，冲沟发育，山岭标高700m左右，坝区两岸山体雄厚，河谷呈“V”字型。坝址两岸山坡坡度约50～60°，少见基岩出露，覆盖层在2～4m左右，坝区及库区植被发育良好。
坝址区地层有第四系松散堆积层，下伏基岩为前震旦系上板溪群拉览组（Ptbn2l）灰绿色砂质板岩，地表多呈强风化碎片状，碎块状。分述如下：
（1）、第四系堆积层（Q）
残坡积层（Qedl）由含碎、块石粉质粘土及腐植质砂壤土组成，分布在坝址两岸山坡，厚度2-4m。
冲积层（Qal）分布于河床上，河床中为砂壤土、砂及砂砾石层，砾石呈圆棱状，堆积无分选，厚0.5-1.5m，两岸漫滩为砾质粘土、粘土。
人工堆积层（Qs）分布在大坝坝体，主要为黄色粘土夹碎石，厚度16.7m。
（2）、前震旦系上板溪群拉览组板岩。出露地层为强风化-弱风化状，岩石节理裂隙发育。
  [资料来源：http://THINK58.com]

目   录
摘  要    2
关键词    2
    1  前言    3

2  综合说明    4
         2.1  工程概况    4
    2.2  工程地质    5
     2.2.1  工程区地质概况    5
   2.2.2  存在的问题及建议    5
   2.2.3  天然建筑材料    7
 2.3  工程任务及规模    7
   2.3.1  工程任务    7
3  水文及调洪演算    8
    3.1  工程等级及洪水标准    8
4  除险加固工程设计    9
         4.1  除险加固设计处理措施    9
     4.1.1  大坝加固设计    9
   4.1.2  溢洪道改造设计    9
   4.1.3  输水建筑物加固设计    10 [资料来源：http://www.THINK58.com]
   4.1.4  存在问题    10
   4.1.5  工程任务    11
   4.1.6  除险加固处理措施    11
   4.2  大坝主要病险情的除险加固设计    12
     4.2.1  大坝的加高处理    12
     4.2.2  坝顶设计    12
     4.2.3  坝体防渗处理    12
    4.2.4  坝基防渗处理    14
           4.2.5 大坝坝体结构稳定问题    16
  4.2.6  护坡加固设计    16
  4.2.7  输水建筑物设计    17
  4.2.7  输水建筑物设计    19
  4.2.8  溢洪道除险加固    22
  4.2.9  防汛仓库修建    28
  4.2.10 防汛公路改造    28 [资料来源：www.THINK58.com]
         4.3   大坝除险加固处理以后的安全复核    28
5  结论    29
参考文献    30
致    谢    31
