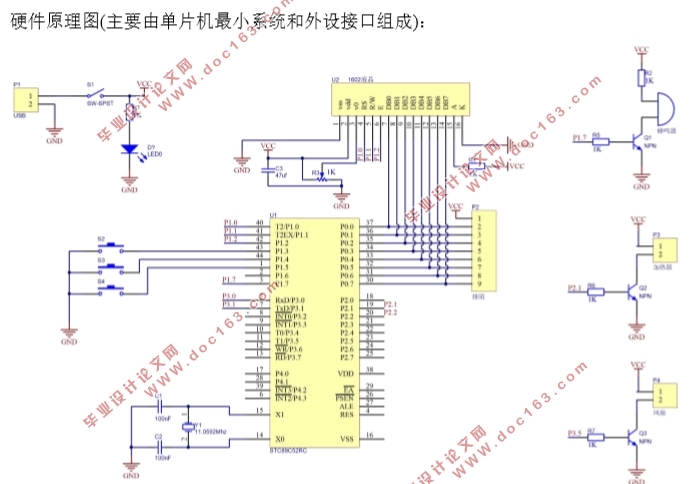

基于51单片机的恒温控制系统的设计(附硬件原理图)

基于51单片机的恒温控制系统的设计(附硬件原理图)(论文11000字,硬件原理图)
摘要：随着时代的快速进步，人们对温度控制要求越来越精确，将单片机运用到恒温控制系统当中，能够更精确的采集温度，以此来实现的恒温功能。本次设计采用51单片机，用DS18B20采集环境温度，并将温度在显示屏上显示出来，通过使用PID控制算法，去控制加热片工作，通过按键设置温度上下限，此次设定的恒定温度值为16摄氏度，当低于16摄氏度时，加热片会工作，直到设定的温度值；当高于16摄氏度时，风扇会启动，直到降到设定的温度值。
关键字：单片机； 恒温控制；温度传感器

Constant Temperature Control System Based on 51 Single Chip Microcomputer
Abstract: With the rapid progress of the times, people have become more and more precise in temperature control requirements, and the single-chip microcomputer is applied to the constant temperature control system to accurately collect the temperature, thereby achieving the constant temperature function. This design uses 51 single-chip microcomputer, uses DS18B20 to collect the ambient temperature, and displays the temperature on the display. By using the PID control algorithm, it controls the heating piece work, and sets the upper and lower limits of the temperature through the button. The constant temperature value set this time. At 16 degrees Celsius, when below 16 degrees Celsius, the heater will operate until the set temperature value; above 16 degrees Celsius, the fan will start until it reaches the set temperature value.

目录
1 引言    3
1.1课题背景及意义    3
1.2恒温系统的国内外现状    3
2 总体设计方案    4
3 硬件设计    5
3.1单片机选型    5
3.2单片机最小系统    6
3.2.1时钟电路    7
3.2.2复位电路    7
3.2.3电源电路    8
3.3 LCD液晶显示屏    8
3.4小型低压加热片    9
3.5温度传感器    9
3.6风扇    10
4软件设计    11
4.1软件设计概述    11
4.2系统主流程设计    11
4.3温度模块子程序设计    12
4.4按键子程序设计    13 [资料来源：THINK58.com]
4.5风扇子程序设计    13
4.6加热片子程序设计    14
5 软硬件问题分析    15
5.1软件问题分析    15
5.2硬件问题分析    15
6 实验结果    16
7 结论    18
参考文献    18
致谢    20
