基于单片机的光伏板自适应控制系统设计(附原理图,程序清单)

基于单片机的光伏板自适应控制系统设计(附原理图,程序清单)(论文20000字)
摘要:随着社会的发展环境的污染以及各种矿产资源的大量消耗，资源日益短缺。太阳能作为一种可再生资源越来越收人们的重视，可是目前市场上的光伏产品对太阳能利用率太低，不能满足市场需求。采用新的太阳能光伏产品，才能填补目前市场空白。根据课题的题目与要求，针对了硬件实现做了深入的研究，并对软件解决方案进行了分析。从而使系统能够实现角度自适应跟踪。该系统采用步进电机作为跟踪系统器件，光敏电阻为光敏元件，太阳能光伏板吸收利用光。
本文根据市场需求，利用开发太阳能跟踪控制器。并对该系统做出研究和分析，能够更好的、更高效的利用跟踪装置。
关键词：跟踪控制器；步进电机；光敏电阻；太阳能光伏板

Based On Single Chip Microcomputer PV Panel’s Self-adaption Control System Design
Abstract:With the pollution of the environment and a variety of exhaustion of the energy, the solar energy as a renewable energy has been valued, but the current solar absorption utilization rate is low, can not achieve sufficient utilization. Using the angle of solar photovoltaic panels adaptive control technology can be good to make full use of solar energy. According to the topic and the requirement of the project, according to the hardware to do an in-depth study, and analyzes the software scheme. To enable the system to achieve adaptive angle tracking. The system uses a stepper motor as a device for tracking system, photosensitive resistance as the photosensitive element, solar photovoltaic panels for light absorption and utilization.

According to the above characteristics and requirements, according to the solar tracking controller to do a careful study. And the system can accurate rate is high, the operation is simple.
Keywords: Tracking controller  Stepper motor  Photosensitive rsistance  Solar photovoltaic panels
  [资料来源：THINK58.com]

目  录

[资料来源：http://think58.com]

摘要    I
Abstract    II
第1章　绪论    1
1.1　课题研究目的及意义    1
1.2　国内外研究现状    1
1.2.1国内研究现状    2
1.2.2国外研究现状    3
1.3  本文主要工作    3
第2章　系统设计方案选择    4
2.1　系统实现的功能    4
2.2　方案选择    4
2.3　总体设计    5
第3章　系统硬件设计    6
3.1　硬件总体设计方案    6
3.2　STC12C5A60S2最小系统的硬件设计    7
3.2.1 STC12C5A60S2单片机的引脚分配    7
3.2.2 STC12C5A60S2单片机外部接口    10
3.3　LCD1602液晶显示器的硬件设计    11
3.4　独立按键的硬件设计    14
3.5　实时日历电路设计    14
3.6　串口通信电路设计    16
3.7　A/D转换模块设计    17

[来源：http://www.think58.com]

3.8　角度跟踪驱动模块设计    18
3.8.1步进电机简介    18
3.8.2步进电机驱动电路设计    22
3.9　USB电源接口的硬件设计    23
3.10　感光模块硬件设计    24
第4章　光伏板角度自适应控制系统的软件设计    27
4.1　程序整体结构的软件设计    27
4.1.1 KEIL4简介    27

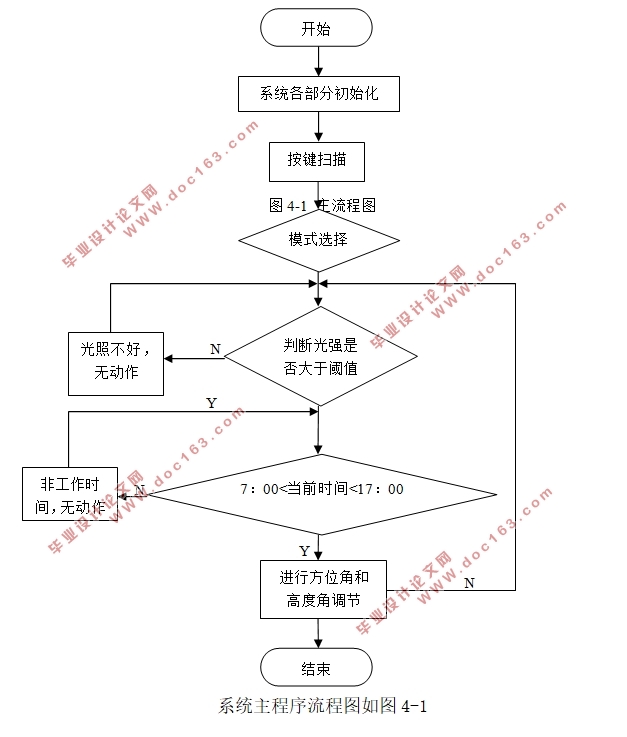

4.1.2程序的整体结构设计    27
4.2　LCD1602显示器的软件设计    28
4.3　独立按键模块的软件设计    29
4.4　实时日历电路的软件设计    31
4.5　A/D转换模块的软件设计    32
4.6　角度跟踪驱动模块的软件设计    33
4.7　光电跟踪模块的软件设计    34
第5章　系统调试    35

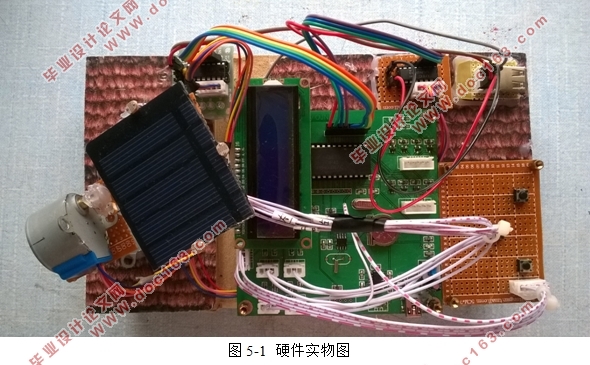

5.1　硬件调试    35
5.2　软件调试    36
5.3　系统联调    37
结论    40
致谢    41
参考文献    42
附录1　中文译文    43
附录2　英文参考文献    44

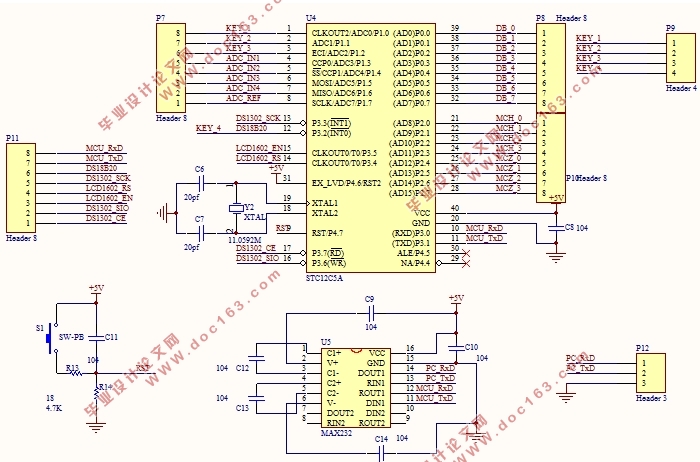

附录3　硬件原理图    46

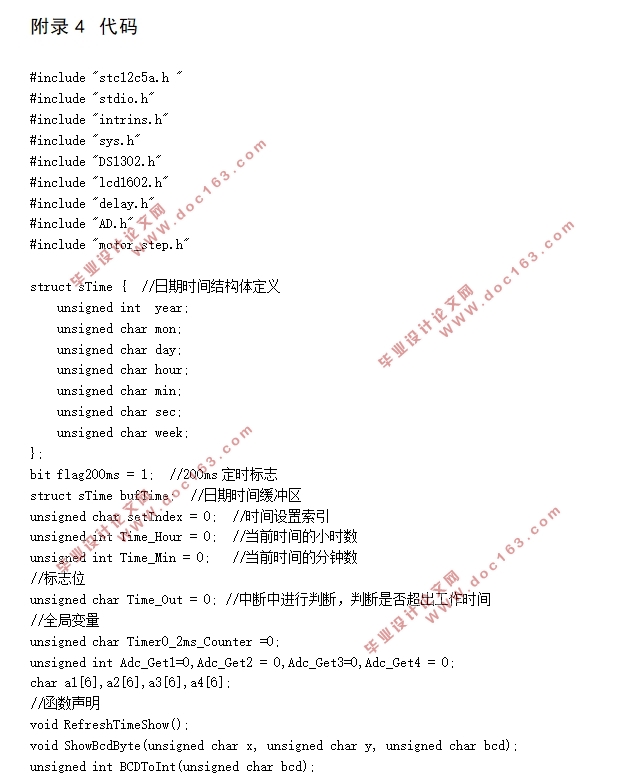

附录4　代码    48 [资料来源：http://www.THINK58.com]
