小型电动汽车智能充电桩的设计(附Proteus仿真)

小型电动汽车智能充电桩的设计(附Proteus仿真)(论文12000字,Proteus仿真)
摘 要
电动汽车作为新型的交通工具具备了续航能力强，低能耗，节能环保等优点，为人类解决能源紧缺和环境污染问题给提供了行之有效的解决方案，但现有的电动汽车充电装置存在充电方式单一，效率低，实用性差等问题，很难为电动汽车的电能补充提供优质的解决方案。
文章详细介绍了48V150A小型电动汽车智能充电桩的构成及电控系统的工作原理，并以AT89C51芯片、限流电阻、ADC0832模数转换芯片、1602显示屏设计了智能充电桩的核心控制部分，文中对恒流、恒压和涓流等充电方案的实现原理，硬件电路和控制软件的设计过程进行具体分析，给出了具体的实现方案。并以此为据设计了硬件的仿真电路。经仿真测试，系统可以实现对48V150A电池组充电过程的合理管控，并能实时地显示出实时的计费信息。
本文研究设计的智能充电桩具有自动化程度高、提示机制先进、信息交互简洁直观等优点，解决了传统了充电那装置使用时存在的操作繁琐、易出错和安全性差等问题，实现了对汽车充电过程的管理管控，在提高了充电的效率和安全性的同时，也能为其它领域充电设备的工作提供一种新的解决方案。
关键词：充电桩；恒压；恒流；涓流；计费信息 [来源：http://www.think58.com]

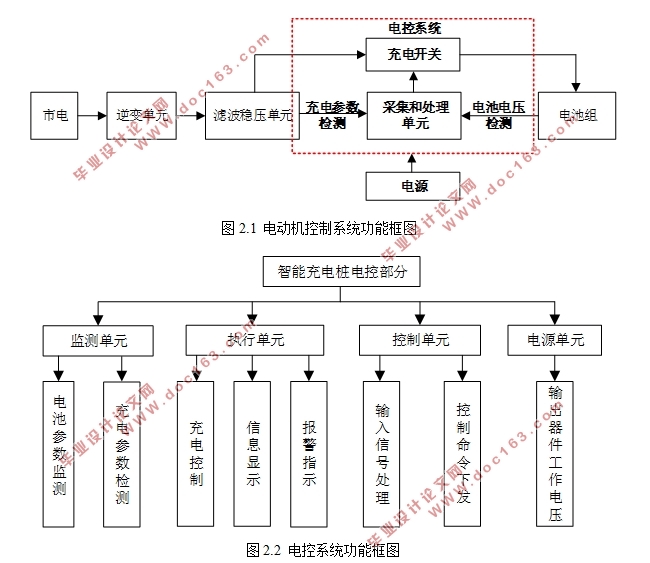

智能充电桩系统介绍
汽车充桩的硬件通常由逆变部分、滤波稳压部分和电控系统三部分组成。逆变部分和滤波稳压部分的作用是将AC220V电压转成恒定的直流的电压输入到设备的充电开关上。电控部分的作用是实现对充电参数和电池参数的实时检测，并根据实时的电池电压的变化，完成对充电开关通断状态的控制。
  [资料来源：http://think58.com]

目   录
1 绪论    1
1.1 选题背景及意义    1

[资料来源：THINK58.com]

1.2 国内外研究状况    1
1.3 主要研究内容    2
2 系统整体设计    3
2.1 智能充电桩系统介绍    3
2.2 系统方案设计    4
2.3 核心器件选型    5
3 硬件设计    7
3.1 主控电路    7
3.2 按键电路    9
3.2 电池电压监测电路    9
3.3 充电参数监测电路    11
3.4 充电控制电路    12
3.5 显示电路    13
3.6 报警电路    14
3.7 电源电路    14
4 软件设计    16
4.1 主程序    16
4.2 检测程序    18
4.3 充电控制程序    19
4.4 显示程序    20

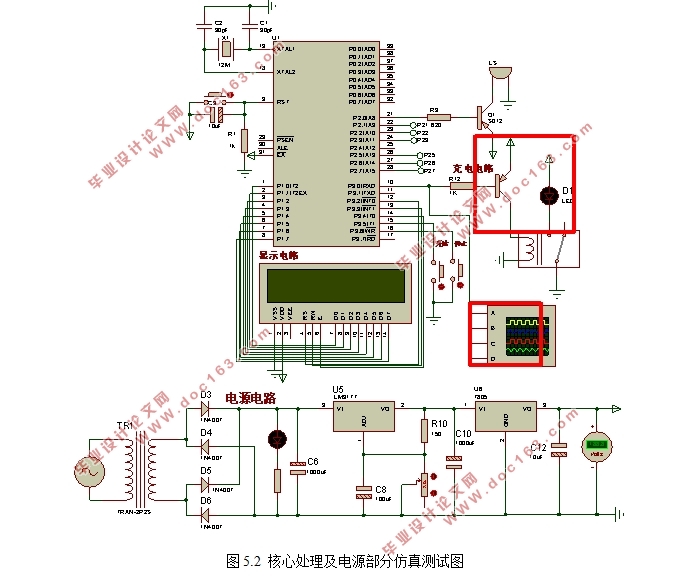

5 系统仿真测试    22

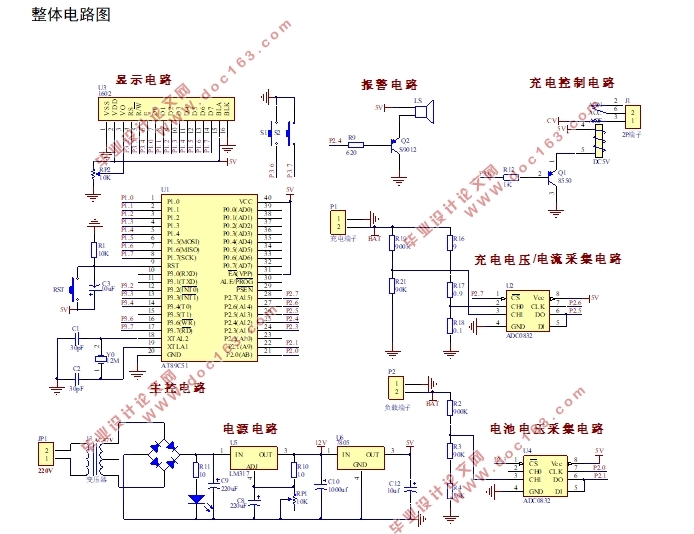

5.1 原理图设计    22
5.2 系统功能测试    23
结  论    28 [资料来源：http://www.THINK58.com]
致  谢    29
参 考 文 献    30
附录    31 [资料来源：http://think58.com]
