基于单片机数字式直流稳压电源设计(含原理图,Proteus仿真程序)

基于单片机数字式直流稳压电源设计(含原理图,Proteus仿真程序)(论文9100字,Proteus仿真程序,答辩PPT)
摘  要
数字式直流稳压电源在教学、科研等领域得到了广泛的应用。传统的数字式直流稳压电源调节精度不高、体积大、结构复杂，使用麻烦。数字直流电源是由单片机控制，数字化直流稳压电源使用数码显示，通过按键控制输出电压大小，具有调节精度高等特点[1]。设计以数字式直流稳压电源的软件和硬件设计为研究对象，设计了一款基于单片机控制的数字稳压电源，电压输出通过按键来控制，最小可调电压为0.1V，输出电压范围为0-5V，输出电流可达到500mA，通过LCD液晶屏显示实际电压值。
关键词：数字直流电源; 单片机; PCF8951

Abstract
Dc regulated power supply, and other fields has been widely used in teaching and scientific research. The traditional dc regulated power supply regulation accuracy is not high, large volume, complicated structure, use of trouble. Digital dc power supply is controlled by single chip microcomputer, digital dc has with a digital display, through the buttons control the size of the output voltage, has control precision higher characteristic. Design in digital dc voltage source of software and hardware design as the research object, designed a digital regulated power supply based on single-chip microcomputer control, to control the voltage output by buttons, minimum adjustable voltage of 0.1 V, output voltage range of 0 to 5 V, output current can be up to 500 ma, through the LCD screen to display the actual voltage value. [版权所有：http://think58.com]
Keywords: Digital DC power; single-chip; PCF8951

系统研究方向及研究方法
具体的工作内容如下：
1）利用单片机和数模转换芯片实现数字直流电压表的可调输出；
2）选择合适模数转换芯片和运算放大器，实现可调模拟电压输出；
3）设计电源管理系统；
3）设计报警系统软件程序；
4）利用Proutes软件进行可以性仿真，对软件和硬件设计进行验证；
论文架构安排
绪论部分，详细介绍了课题研究的背景，研究发展状况进行说明，提出本设计的主要研究内容。
第2章 对整个系统的整体设计进行说明
第3章 本章为系统的硬件设计，包括器件工作原理的介绍，外围电路的设计。
第4章 本章详细阐述了系统的软件部分设计，采用模块化的设计方法，把系统按功能分为几个模块，对各模块分别进行了设计。
第5章 系统的仿真，利用protues软件进行可行性仿真，对软件和硬件设计进行验证。
最后总结全文工作。


[资料来源：http://www.THINK58.com]

目  录

摘  要    I
Abstract    II
目  录    III
1绪论    1
1.1  课题的背景和意义    1
1.2  数字式直流稳压电源的发展方向    1
1.3  国内外发展状况    1
1.4  系统研究方向及研究方法    2
2 系统方案论证与比较    3
2.1  系统方案分析    3
2.1.1 控制器方案选择    3
2.1.2  按键控制模块    3
2.1.3  D/A数字模拟转换模块    3
2.1.4  显示模块    3
2.1.5  电源模块    4
2.2  系统的总体方框图    4
3 系统的硬件设计    5
3.1  AT89C52的功能介绍    5
3.2.1 时钟电路    5
3.2.2复位电路    6
3.2  液晶显示电路设计    7

[来源：http://www.think58.com]

3.2.1 LCD1602介绍    7
3.2.2  液晶显示电路设计    7
3.3  按键电路    7
3.4  数模转换PCF8591    8
3.4.1  DA转换芯片介绍    8
3.4.2  DA转换驱动电路设计    8
3.5  电源电路    9
4 系统的软件设计    10
4.1 开发环境介绍    10
4.2  系统主程序流程    10
4.3  DA输出子程序设计    11
4.2.1  PCF8951通讯时序介绍    11

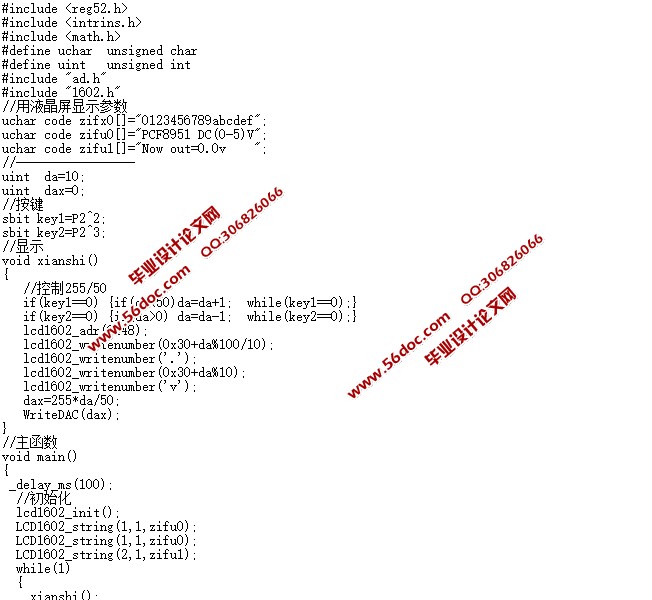

4.2.2  DA输出控制程序设计    12
4.2.3  DA输出计算说明    13
5 系统仿真    14
5.1仿真软件介绍    14
5.2 仿真建立步骤    14

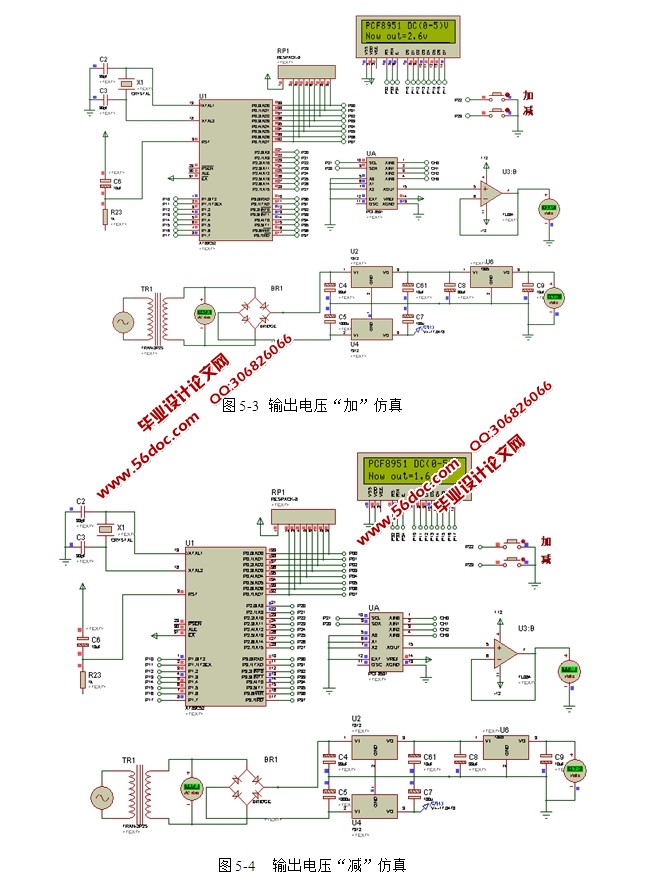

5.3仿真原理图设计    14
结论    17
致谢    18
参考文献    19 [版权所有：http://think58.com]
