PLL电路的研究及在信号产生中的应用(附程序,原理图)

PLL电路的研究及在信号产生中的应用(附程序,原理图)(任务书,开题报告,中期报告,外文翻译,论文12000字)
Research of PLL electric circuit and application in the signal-generating
本设计基于数字锁相环式频率合成技术,采用AT89S52单片机完成电压控制LC振荡器的控制。可控制单片机改变频率，步进为100KHz；可实时测量压控振荡器输出频率、输出电压峰—峰值，并用数码管显示器显示；在输出负载为容性阻抗时，用一个串联谐振回路提高其输出功率；采用了交流电压反馈和AGC电路来稳定输出电压；末级功放选用三极管2SC2668，使其工作在丙类放大状态，提高了放大器的效率；输出正弦波比较稳定，没有明显失真；输出频率稳定度达到10-3；输出功率 ≥20mW；输出电压可稳定在1V±0.1V。

本系统具有结构简单、信号稳定可靠、性能价格比高且易于维护，其主要特点体现在：
1. 采用AT89S52单片机完成电压控制LC振荡器的控制，实时测量并显示压控振荡器输出频率及输出电压峰—峰值精度优于10％；
2. 用数码管显示器，具有实时显示环境；
3. 输出频率范围：15MHz～45MHz；
4．输出频率稳定度：优于10³；
5输出电压峰-峰值：Vp-p=1V±0.1V； [版权所有：http://think58.com]
6采用锁相环提高输出频率稳定度，输出频率步进间隔为100kHz；
7频率步长（step）10kHz。
本设计利用锁相环技术产生一个失真度小、输出频率稳定，整个课题的设计需要用到锁相环电路、MC145163芯片、AT89S52单片机、A/D转换器、放大器、LED数码管显示电路等部分的研究与设计。根据课题设计要求可知该系统需要利用环路滤波器（LPF）、可变分频器（÷N）和压控振荡器（VCO）电压信号，将放大后的信号送给
换器进行转换，并用PC机显示转换后的稳定电压。

本设计采用锁相环式的频率合成技术，利用锁相环，使输出的正弦波频率与晶体振荡器的稳定度一样。控制部分采用单片机AT89S52单片机完成电压控制LC振荡器的控制，实时测量压控振荡器输出频率及输出电压峰—峰值Vp-p=1V±0.1V；并用数码管显示器对频率、电压峰－峰值进行时时显示；采用交流电压反馈和AGC电路输出稳定电压，实时测量并显示振荡器输出电压峰-峰值，精度优于10％使其输出稳定的正弦波。
  [资料来源：http://think58.com]

目    录
１ 引言    1

[来源：http://www.think58.com]

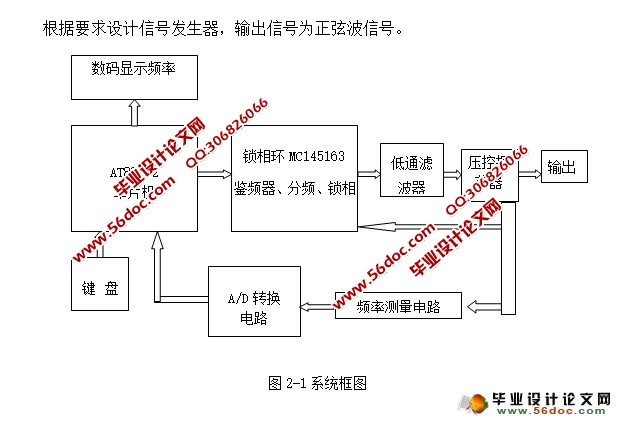

2系统组成    3
3方案论证与比较    4
3.1压控振荡器方案论证与选择    4
3.2频率合成器的设计方案论证与选择    4
3.3控制模块的设计方案论证与选择      5
3.4电源方案的选择    5
4锁相环    7
4.1锁相环的概念    7
4.2锁相环基本框图    7
4.3鉴相器的时序图    8
4.4捕捉带与通频带    9
5单元电路的设计    10
5.1压控振荡器    10
5.1.1压控振荡器MC1648    11
5.1.2压控振荡电路设计    11
5.1.3变容二级管与开关二级管切换电路    12
5.2锁相环式频率合成器的设计    12
5.2.1锁相环控制电路设计    12
5.2.2 MC145163的管脚图与内部组    13
5.2.3 MCl45163P的相位比较器    14
5.3低通滤波器    15 [资料来源：http://www.THINK58.com]
5.4电源电路设计    16
5.5电子控制单元电路（ECU）    16
5.5.1 89C52单片机的管脚说明    16
5.6频率测量显示电路    20
6 软件设计    21
7 测试结果    23
8 结论    24
9参考文献    25
致谢    26

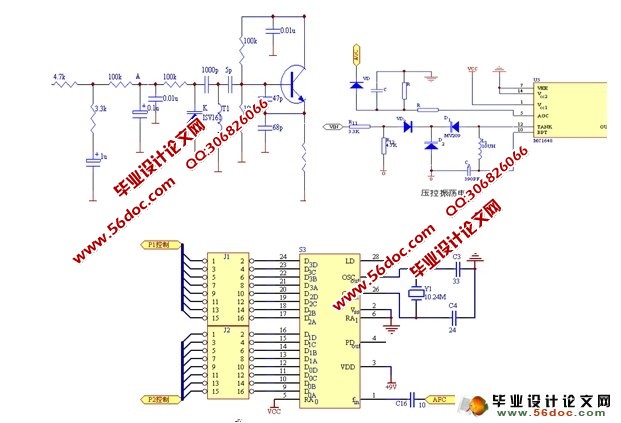

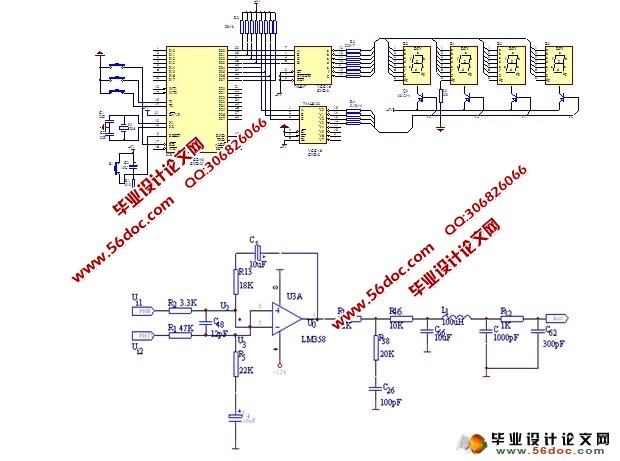

附录１：系统原理图    27

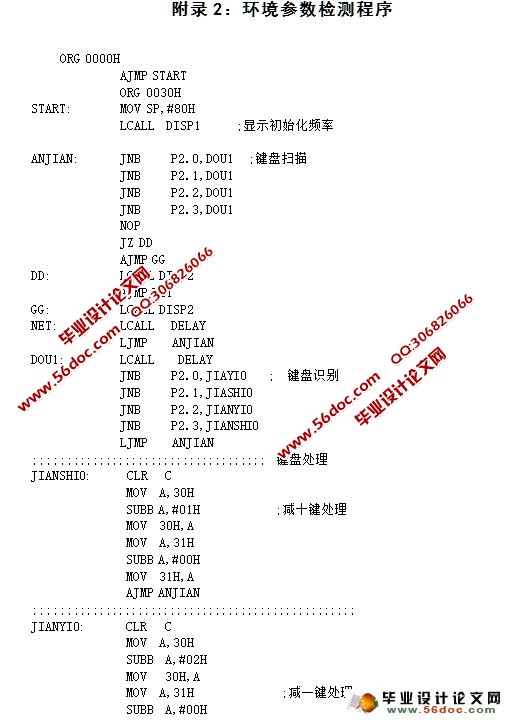

附录2：环境参数检测程序    28
