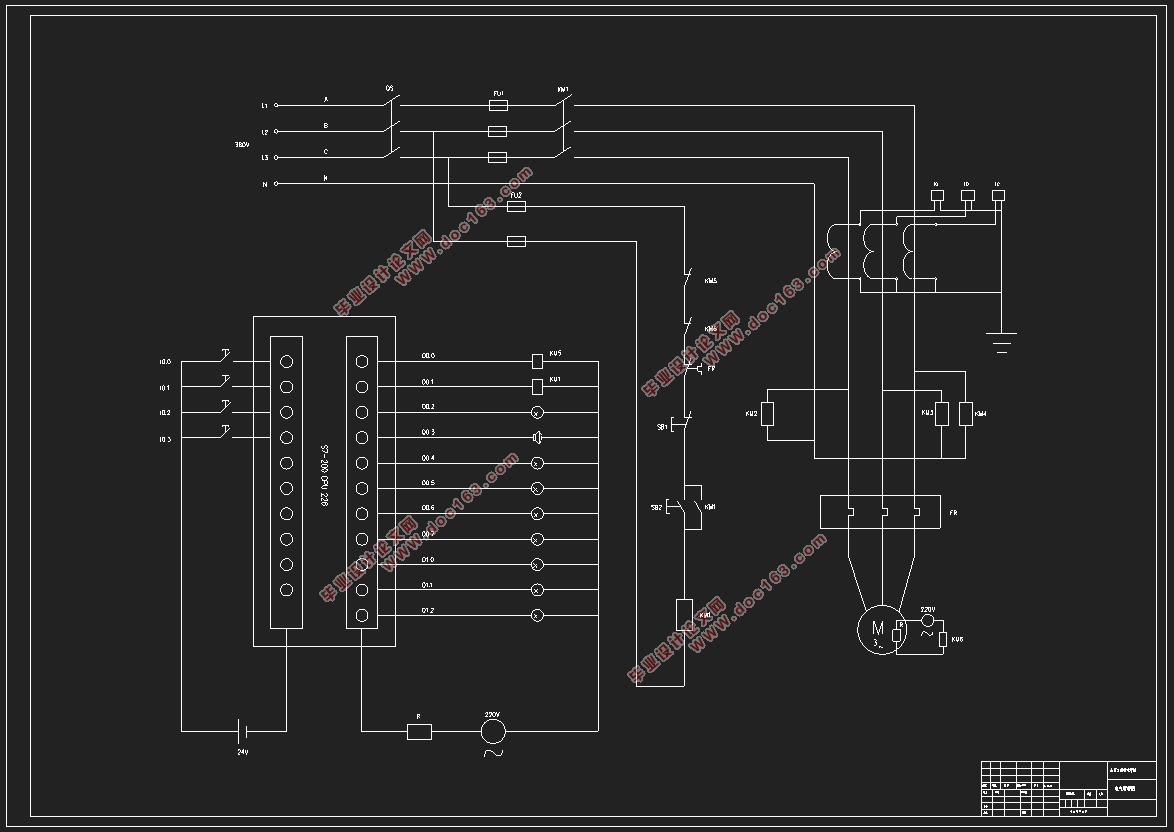

基于PLC的电动机故障保护系统设计(含CAD电气原理图梯形图)

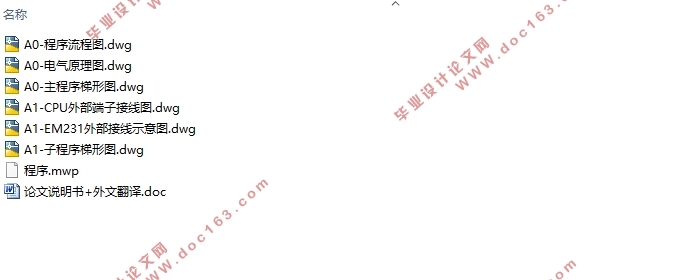

基于PLC的电动机故障保护系统设计(含CAD电气原理图梯形图)(论文说明书34000字,外文翻译,CAD图6张)
摘  要
本文介绍了国内电机故障诊断系统设计以及存在的问题，同时介绍了可编程控制器的工作原理、选型依据。设计了一种基于PLC电机故障诊断系统，并且详细介绍了所选用的西门子S7-200PLC以及同类型的S7-300、S7-400PLC，根据设计要求对PLC的输入输出I/O进行了分配，并且编写系统运行的梯形图。准备开机时，按下开机按钮后，首先检测断路器状态，如果断路器初始状态为闭合，电机无法启动，并且声光报警。如果断路器初始状态为断开，断路器合闸，电机开始启动。在启动过程中，若发生一级故障，PLC进行相应的保护动作。启动完成后，“电机开/关指示灯”亮，电机正常运行。运行过程中，PLC依次循环检测电机是否发生相间短路、断相、低电压、单相接地、过负荷、过电流等故障，若有发生，PLC进行相应保护动作。关机时，PLC接到关机命令后，断路器跳闸,“电机开/关指示灯”灭。故障声光报警后，按“报警复位按钮”复位。本设计的选题就是基于PLC的电机故障诊断系统设计。
关键词：电机；PLC；故障诊断
Design of Motor Fault Protection System Based on PLC

Abstract
This paper introduces the system design and existing problems of domestic motor fault diagnosis,and also introduces the working principle and type selection basis of programmable controller. A fault diagnosis system based on PLC motor is designed,and the selected Siemens S7-200 PLC and the S7-300 and S7-400 PLC of the same type are introduced in detail. According to the design requirements,the input and output I/O of PLC are allocated. And write the ladder map of the system operation. When ready to boot,after pressing the boot button,first detect the circuit breaker status,if the initial state of the circuit breaker is closed,the motor can not start,and the sound and light alarm. If the initial state of the circuit breaker is disconnected,the circuit breaker closes and the motor starts. In the start-up process,if a primary failure occurs,the PLC performs corresponding protection actions. After the start-up is completed,the "motor on/off indicator light" is on and the motor is running normally. During the operation,PLC circulates to detect whether the motor has faults such as interphase short circuit,broken phase,low voltage, single phase grounding,overload overcurrent,etc.. If it occurs,PLC performs corresponding protection actions. When the power off, PLC received the power off command,circuit breaker trip,"motor on/off indicator light" out. After the fault acoustic light alarm,press the "alarm reset button" reset. The choice of this design is based on PLC fault diagnosis system design of the motor. [资料来源：http://www.THINK58.com]
Key words: motor；PLC；Fault diagnosis
