典型轴类零件的数控车削加工工艺设计(UG三维,CAD)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

典型轴类零件的数控车削加工工艺设计(UG三维,CAD)(UG三维图1张,CAD图1张,设计说明书9200字)

摘要 随着科学技术的进步,现代机械产品日趋精密复杂,改型换代频繁,发展现代数控 机床是当前机械制造业技术改造、技术更新的必由之路。数控机床当中数控车床应用比 较广泛,该设计内容是对数控车床简单了解。
本文主要讨论典型轴类零件的数控车削加工工艺,通过对典型轴零件的分析完成该零件的数控车削加工工艺的编排、机床的选择、刀具的选择、切削用量的选择、程序的编制、加工仿真、实体建模等等;通过对具体的普通零件的车削加工,了解数控车床加工的基本特点、工艺分析与工艺设计方法;数控编程基础知识。 本毕业设计构思新颖,结构合理,图文并茂,针对性强,注重实际应用。

关键词 工艺分析  刀具选择  程序设计

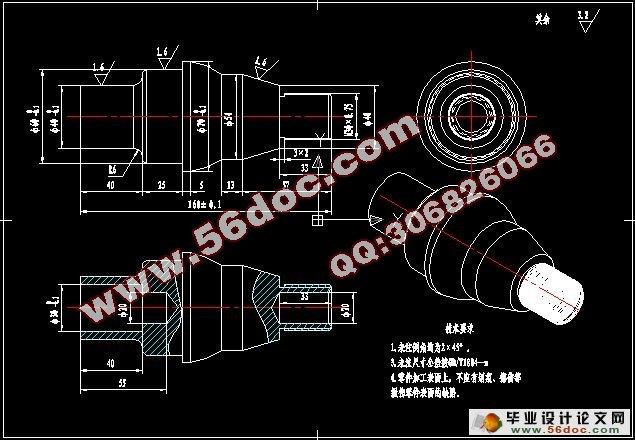

零件图的分析
首先从零件图的分析中,了解工件的外形、结构,工件上须加工的部位,及其形状、尺寸精度、和表面粗糙度;了解各加工部位之间的相对位置和尺寸精度;了解工件材料及其它技术要求。从中找出工件经加工后,必须达到的主要加工尺寸和重要位置尺寸精度。
该零件的主要由内外圆柱面、圆锥面、圆弧面、槽、螺纹等几何特征组成,该零件的尺寸精度要求一般,最高公差为0.1mm,在数控车削中可以保证;表面粗糙度较高,达到Ra1.6um,在数控车削中,可以达到Ra3.2—1.6um,因此此要求可以达到;该零件无热处理要求,材料为铝合金,其切削性能好,对刀具磨损小,易加工。 [来源:http://think58.com]
  [来源:http://think58.com]

典型轴类零件的数控车削加工工艺设计(UG三维,CAD)
典型轴类零件的数控车削加工工艺设计(UG三维,CAD)
典型轴类零件的数控车削加工工艺设计(UG三维,CAD)


目录


引言    4
第一章    数控加工基础    5
1.1 数控机床简介    5
1.2 数控车削加工指令简介    6
1.2.1 F功能    6
1.2.2 S功能    6

[版权所有:http://think58.com]

1.2.3 T功能    6
1.2.4 辅助功能字M    7
1.2.5 准备功能字G    7
第二章 典型车削零件的工艺分析    8
2.1 零件图    8
2.1.1 零件图的分析    9
2.1.2 零件基准与加工定位基准    9
2.2 机床的选择    11
2.3 夹具的选择    11
2.4 刀具的选择    13
2.5 切削用量的选择    14
2.5.1 主轴转速的确定    14
2.5.2 进给速度的确定    16
2.5.3 背吃刀量的确定    17
2.6 走刀路线的确定    17
2.7 工艺卡和工序卡    19
第三章 数控编程    23
3.1 数控编程的定义    23
3.2 数控编程的分类    23
3.3 工件坐标系的确定    23
3.4 数值的计算    23
3.5 零件的加工程序清单    23
3.5.1 加工左端轮廓程序    24 [版权所有:http://think58.com]
3.5.2 加工右端轮廓程序    26
3.6 数控加工仿真    29
3.6.1 零件左端仿真结果    29
3.6.2 零件右端仿真结果    30
3.7 零件实体造型    31
总结    32
致谢    33
参考文献    34 [资料来源:www.THINK58.com]
