阶梯轴零件数控加工工艺分析及程序编制(含CAD,UG三维图,程序,工艺卡)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

阶梯轴零件数控加工工艺分析及程序编制(含CAD,UG三维图,程序,工艺卡)(任务书,开题报告,论文说明书8900字,CAD图纸1张,PROE三维图,加工程序清单,工艺卡)

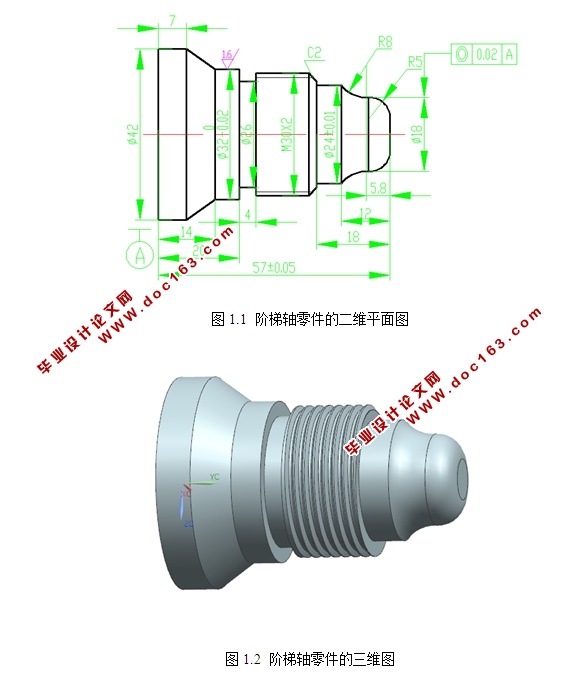

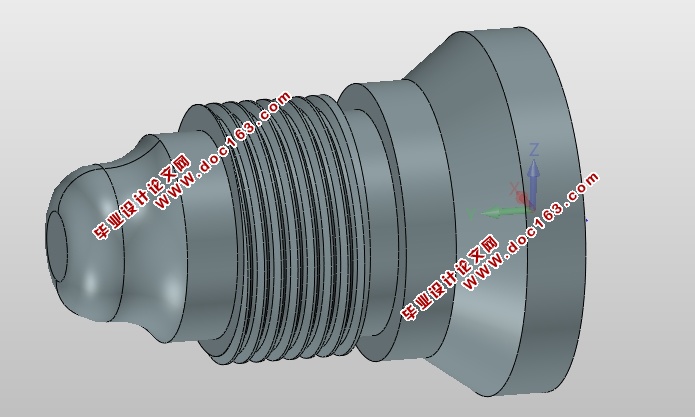

轴类零件是机械加工中常见的加工零件之一,在各类机械中应用很广。图1.1中所示的轴零件主要由内外圆柱面、锥面、槽、外锥螺纹等组成,从这些结构中更可以看出,该轴主要起联接的作用。
1.2 零件的技术要求分析
零件的技术要求主要包括尺寸精度、形状精度、位置精度、表面粗糙度要求等,这些技术要求应当是能够保证零件使用性能前提下的极限值。进行零件技术要求分析,主要是分析这些技术要求的合理性,以及实现的可能性,重点分析重要表面和部位的加工精度和技术要求,为制定合理的加工方案做好准备。同时通过分析以确定技术要求是否过于严格,因为过高的精度和过小的表面粗糙度要求会使工艺过程变得复杂,加工难度大,增加不必要的成本。

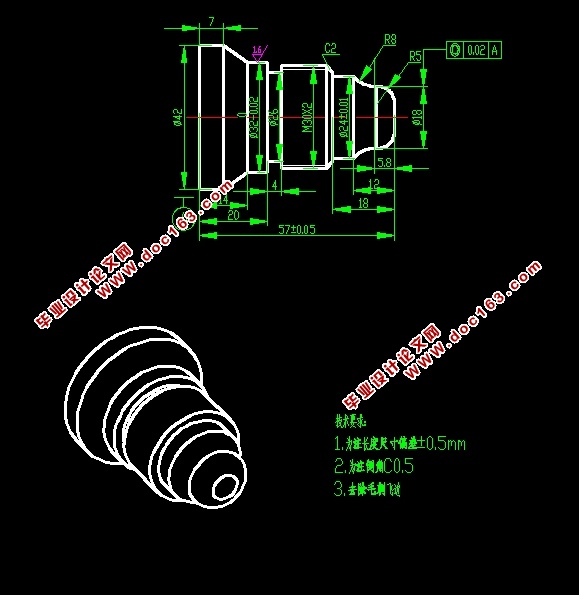

该零件尺寸精度等级较高,其中外圆尺寸精度最高为0.01mm,长度尺寸精度最高为0.05mm;位置精度有:Φ18对基准A的同轴度为Φ0.02mm(等等,其余的请参照零件图纸);该零件的表面粗糙度要求较高,最高表面达到Ra1.6um,最低为3.2um。
1.3 零件的结构工艺性分析
