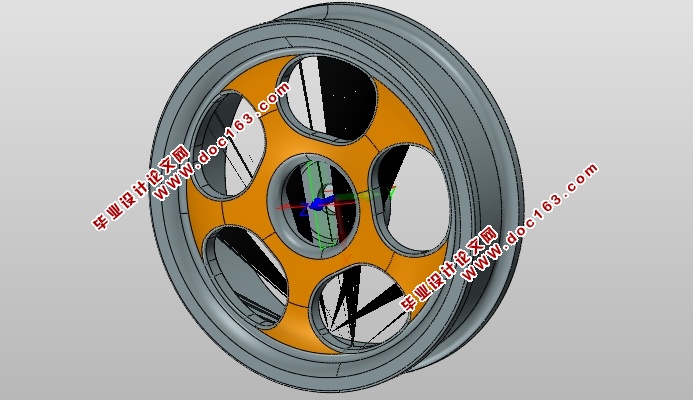

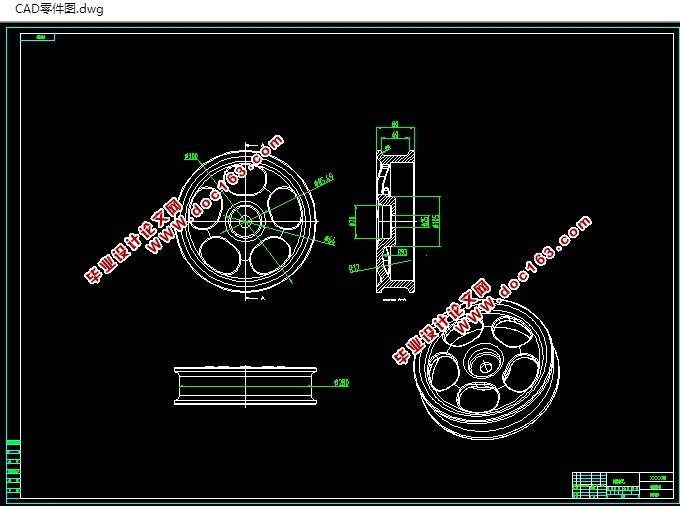

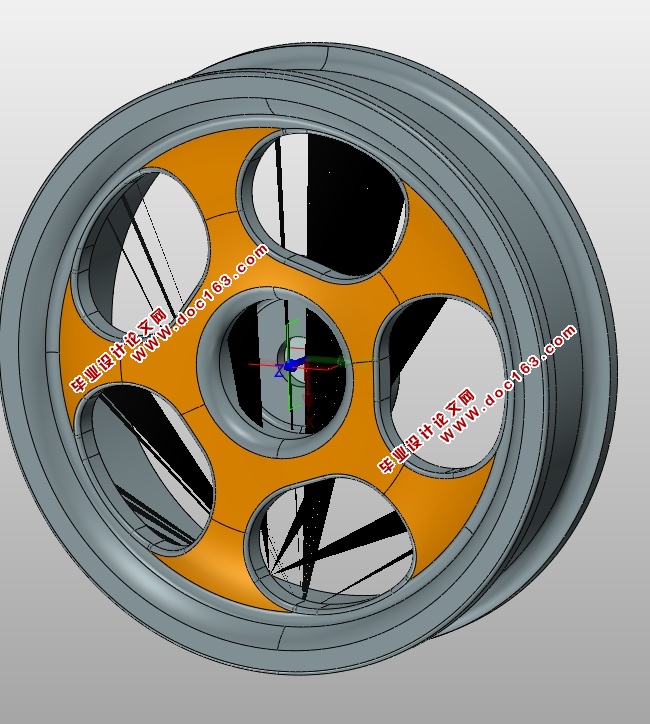

辐版式车轮设计及数控加工(含CAD零件图,UG三维图)

辐版式车轮设计及数控加工(含CAD零件图,UG三维图)(论文说明书8300字,CAD图纸1张,UG三维图,刀具列表,加工程序,答辩PPT)
数控机床加工程序的编制比普通机床工艺规程编制复杂。这是因为在普通机床的加工工艺中不必考虑的问题，如工序内工步的安排、对刀点、换刀点及走刀路线的确定等问题，在数控铣削加工时，这一切都无例外地都变成了固定的程序内容，正由于这个特点，促使对加工程序的正确性和合理性要求极高，工艺设计不能有丝毫的差错，否则加工不出合格的零件。
本文主要讲述辐版式车轮设计与数控铣削加工工艺及编程，通过对零件图纸的分析，确定该零件的加工工艺、刀具、切削用量，制定出该零件的机械加工工艺过程卡片及数控加工工序卡，然后利用UG软件绘制出该零件的三维实体图，并运用UG软件对零件进行自动编程，运用UG软件对CAM模块生成的数控加工程序进行数控加工仿真。
关键词：工艺设计；加工工艺；切削用量；数控编程；加工仿真

零件毛坯和材料分析
根据零件的设计和运用领域等方面，零件材料、性能以及现有的，选择零件的材料，板料钢件为未经淬硬处理的40cr钢锻件。
     材料名称:  属于低淬透性合金调质钢钢，GB699-88。 [来源：http://www.think58.com]
     退火钢抗拉强度:≥600(MPa)；
     屈服强度:≥355(MPa)；
     延 长 率:≥16%
断面收缩率:≥40%；
     布氏硬度:  ≤197（HB）；
根据情况尽量使成本降低，根据零件的形状选取铸造件做为毛坯。



目  录
摘  要    I
ABSTRACT    II
目  录    III
论  绪    1
第一章  UG软件的功能简介    2
1.1 UG含义    2
1.2 UG/MODELING模块    2 [版权所有：http://think58.com]
1.2.1 UG实体建模    2
1.2.2 UG特征建模    2
1.2.3 UG自由曲面建模    2
1.3 UG/MANUFACTURING模块    3
1.3.1 UG加工基础    3
1.3.2后处理及加工后置处理    3
1.3.3 UG切削仿真    3
1.4 UG其它模块    3
第二章 基于UG的三维造型设计    4
2.1零件结构形状    4
2.2三维实体造型步骤    4
2.2.1新建文件名    4
2.2.2 绘制草图步骤    5
第三章 数控加工工艺分析    14
3.1 零件毛坯和材料分析    14
3.2 装夹方案分析    14
3.3 定位基准分析    15
3.4 加工工艺方案分析    15
3.5机床选择    16
3.6刀具的选择    17
3.7切削用量的确定原则    17
第四章  UG环境下CAM编程及后置处理    20

4.1 CAM编程的一般步骤    20
4.2编程参数设置    20
4.3后处理    24
4.4部分NC程序的输出    24
总  结    26
致  谢    27
参考文献    28
