支架冲压模具设计与制造(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

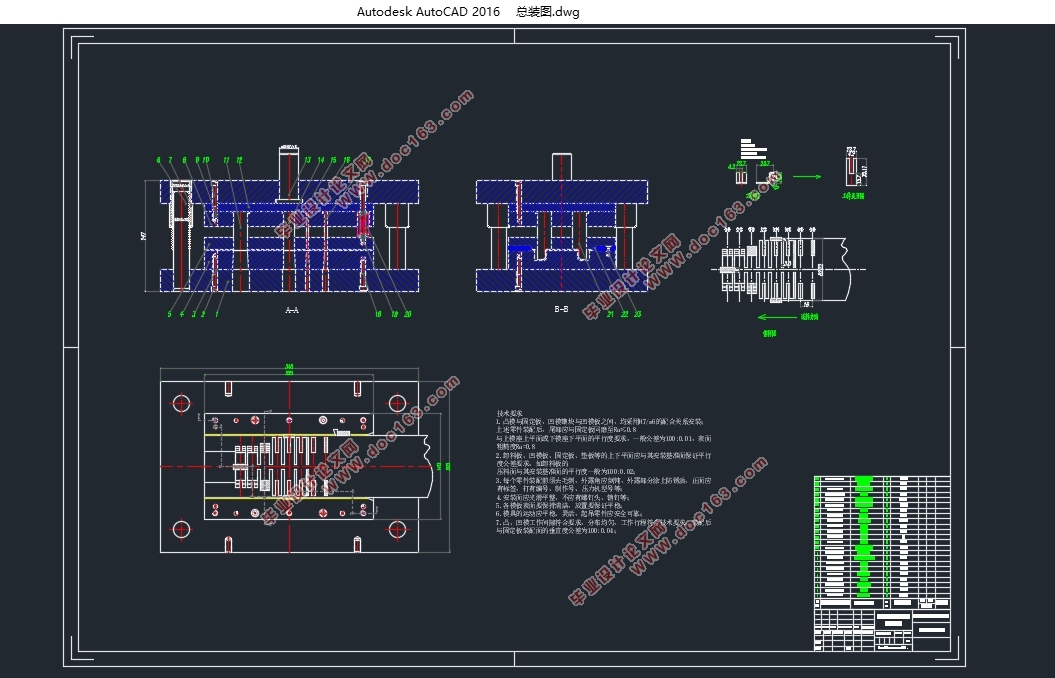

支架冲压模具设计与制造(含CAD零件图装配图)(任务书,开题报告,外文翻译,论文说明书11000字,CAD图13张)
摘要
模具是现代工业生产中应用广泛的优质、高效、低耗、适应性很强的生产技术或称成型工具、成型工装产品,是技术含量高、附加值高、使用广泛的新技术产品,是价值很高的社会财富。
本论文的主要任务是支架冲压模具的设计与制造。因为需要大批量生产,才去的工艺方案是先冲孔再弯曲最后落料,采用级进模生产。设计的过程是:首先进行工艺方案的论证和各种参数的计算,确定模具各主要部件的结构和尺寸,最后进行相关件的强度校核,绘制总装图。
关键词:冲孔,弯曲,落料,级进模;

Abstract
mold is modern industrial production of a wide range of high-quality, high-efficiency, low consumption and strong adaptability of the production technology, or molding tools, Prototyping Tool products, high technological content and high added value, the wider use of new technology products, is the high value of social wealth.
The main task of this paper is a stamping die design and manufacture of the support. Because need to mass production, the process is 1.punching 2.bending 3.blanking adopting progressive die production. Design process is: first of all process of argumentation and various parameters calculation, determine the mold structure and size of each main part to final piece of intensity and draw the assembly diagram.

[资料来源:THINK58.com]

Keywords: Punching,Die Bending,Blanking,Progressive die;

1.1 工件材料
  由图1-1分析知:材料为Q235,具有良好的塑性、焊接性以及压力加工性,主要用于制作冲击件、紧固件,如垫片、垫圈等。适合冲裁加工。
1.2 工件结构形状

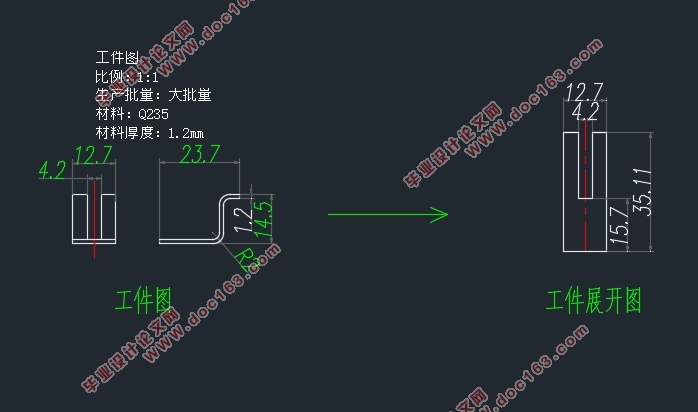

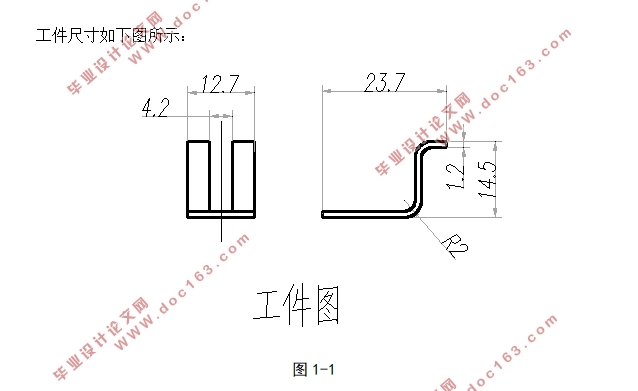

工件结构形状相对简单,中间有侧孔两边弯曲。孔与边缘之间的距离满足要求,料厚为1.2mm满足许用壁厚要求(孔与孔之间、孔与边缘之间的壁厚),可以冲裁加工。工件展开图结构如尺寸如下,展开图的尺寸由中性线长度测量而来。
1.3 工件尺寸精度
根据零件图上所注尺寸,工件要求不高,尺寸精度要求较低,采用IT13级精度,普通冲裁完全可以满足要求。
根据以上分析:该零件冲裁工艺性较好,综合评比适宜冲裁加工。
