基于NX的手机盖板零件侧抽芯模具设计(含CAD零件图装配图,UG三维图)

基于NX的手机盖板零件侧抽芯模具设计(含CAD零件图装配图,UG三维图)(论文说明书8000字,CAD图5张,UG三维图)
摘  要
在这次的毕业设计中，我的主要任务是利用UG软件进行手机盖板的侧抽芯模具设计，设计的过程主要包括模具坐标系的设定、创建分型面、滑块及浮升销的设计等。为了保证产品的表面质量不受影响，模具使用隧道式浇口。在本次设计中模具采用顶杆机构，同时采用一次顶出。该产品需要内抽芯的开口方向位于产品内部，因此需要使用浮升销的内抽芯机构。
关键词：UG；手机盖板；侧抽芯
ABSTRACT
In this graduation design, my main task is to use UG software to design the side core pulling mold of mobile phone cover plate. The design process mainly includes the setting of mold coordinate system, creating parting surface, slider and floating pin design. In order not to affect the surface quality of products, tunnel gate is used. The die adopts ejector mechanism and one-time ejection. The opening direction of inner core pulling is located inside the product, so the inner core pulling mechanism of floating pin is needed. [资料来源：www.THINK58.com]
Key words：UG；mobile phone cover plate；Side core pulling
.1设计方法分析

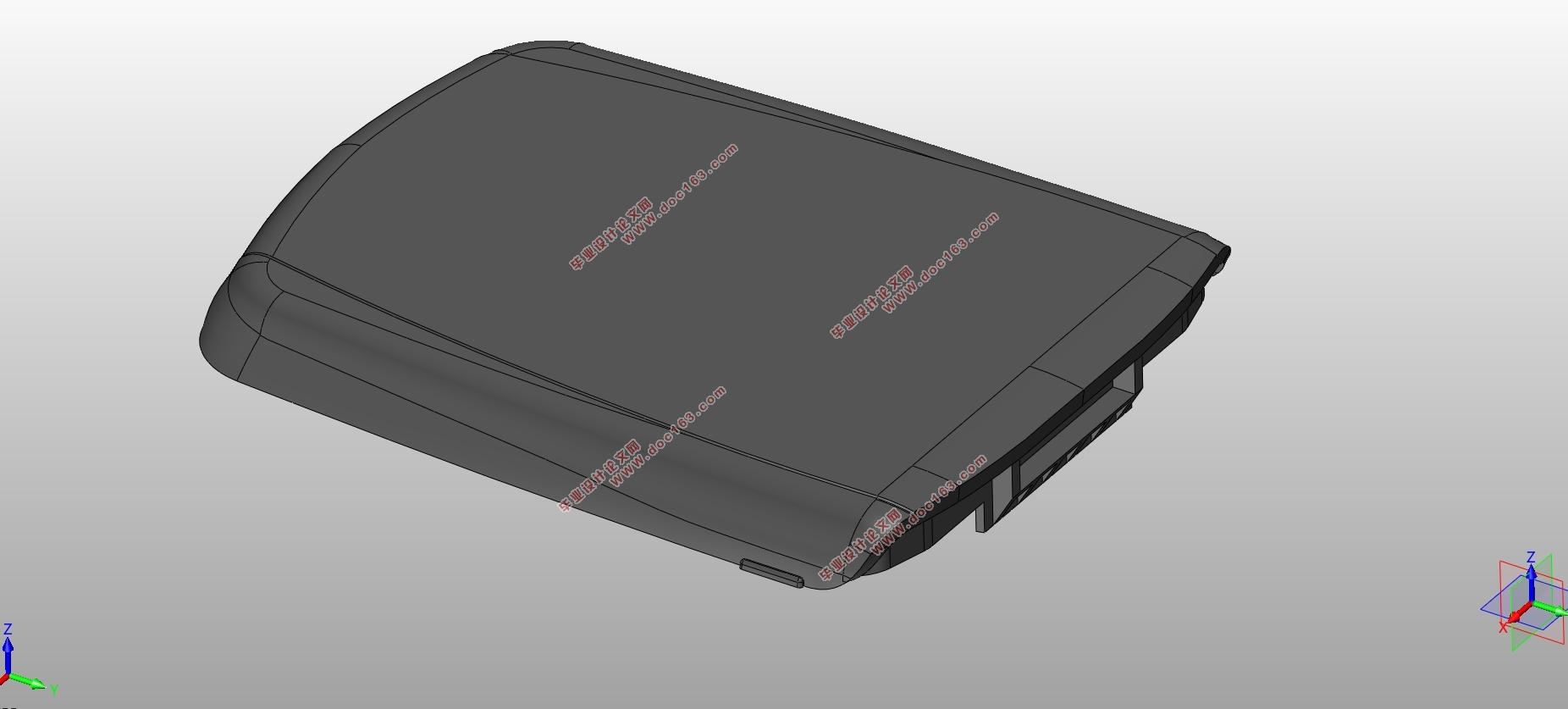

产品结构如图2-1所示，在本次设计中，产品选用的材料为ABS，在设
上主要考虑到以下两个问题。
（1）浇口的设计。为方便清理，浇口应该放置在分型面上，浇口的位置要合理，与型腔各部位的距离要尽量相同，长度要短。由于ABS材料的凝固时间比较短，为了不影响制品的外观，在设计中采用隧道式浇口。
（2）模具要用到顶杆机构，同时采用一次顶出。设计顶杆时，塑件承受力在顶出力作用点上应该最大，并注意顶杆布置的平衡。


目  录
第一章  绪论    1
1.1模具发展简介    1
1.2计算机在模具行业中的应用    1
第二章  产品分析    2
2.1设计方法分析    2 [资料来源：http://THINK58.com]
2.2技术难点分析    2
第三章  模具设计    3
3.1初始化项目    3
3.2模具坐标系    3
3.3设置收缩率    3
3.4设置工件    4
3.5布局    5
3.6分型    5
3.6.1设计分型面    5
3.6.2定义区域    7
3.6.3创建型腔和型芯    7
3.6.4型芯和型腔的编辑    7
3.7添加模架    10
3.8添加标准件    11
    3.8.1添加定位环    11
    3.8.2添加主流道    11
    3.8.3添加顶杆    12
3.9顶杆后处理    13
3.10添加分流道    13
3.11添加浇口    14
3.12添加斜滑块    16
    3.12.1添加滑块头    16
    3.12.2加载滑块体    19

    3.12.3添加浮升销    21
3.13添加冷却通道    26
    3.13.1加入冷却水道    26
    3.13.2加入管路堵塞    27
    3.13.3加入连接水嘴    28
3.14创建腔体    28
第四章  注射机选用    29
4.1注射量计算    29
4.2注射机型号确定    29
4.3相关参数校核    29
   4.3.1型腔数量校核    29
   4.3.2锁模力校核    30
第五章  设计成果展示    31
  5.1模具爆炸图    31
  5.2模具装配图及零件图    31
结束语    34
