资料介绍:

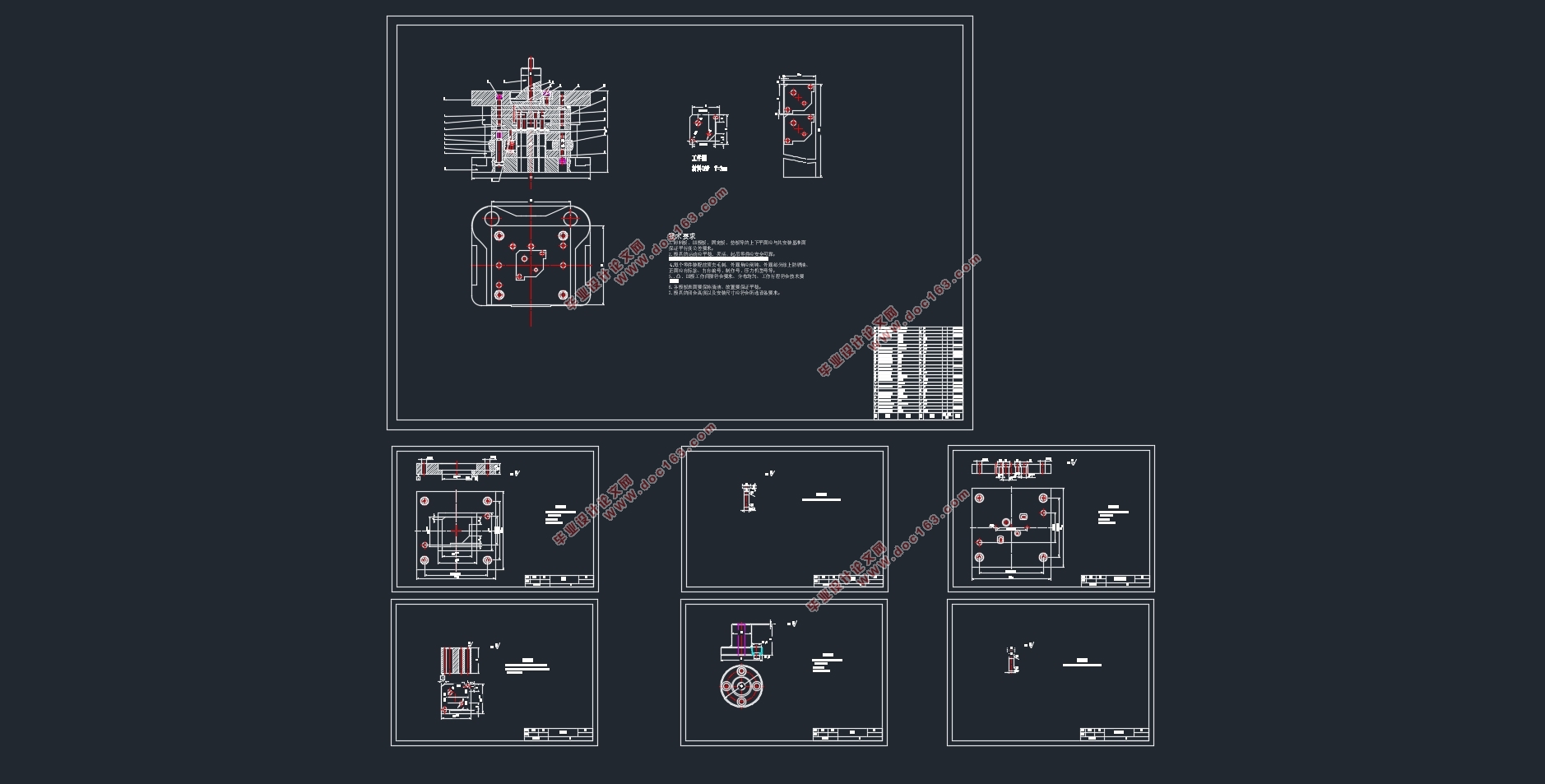

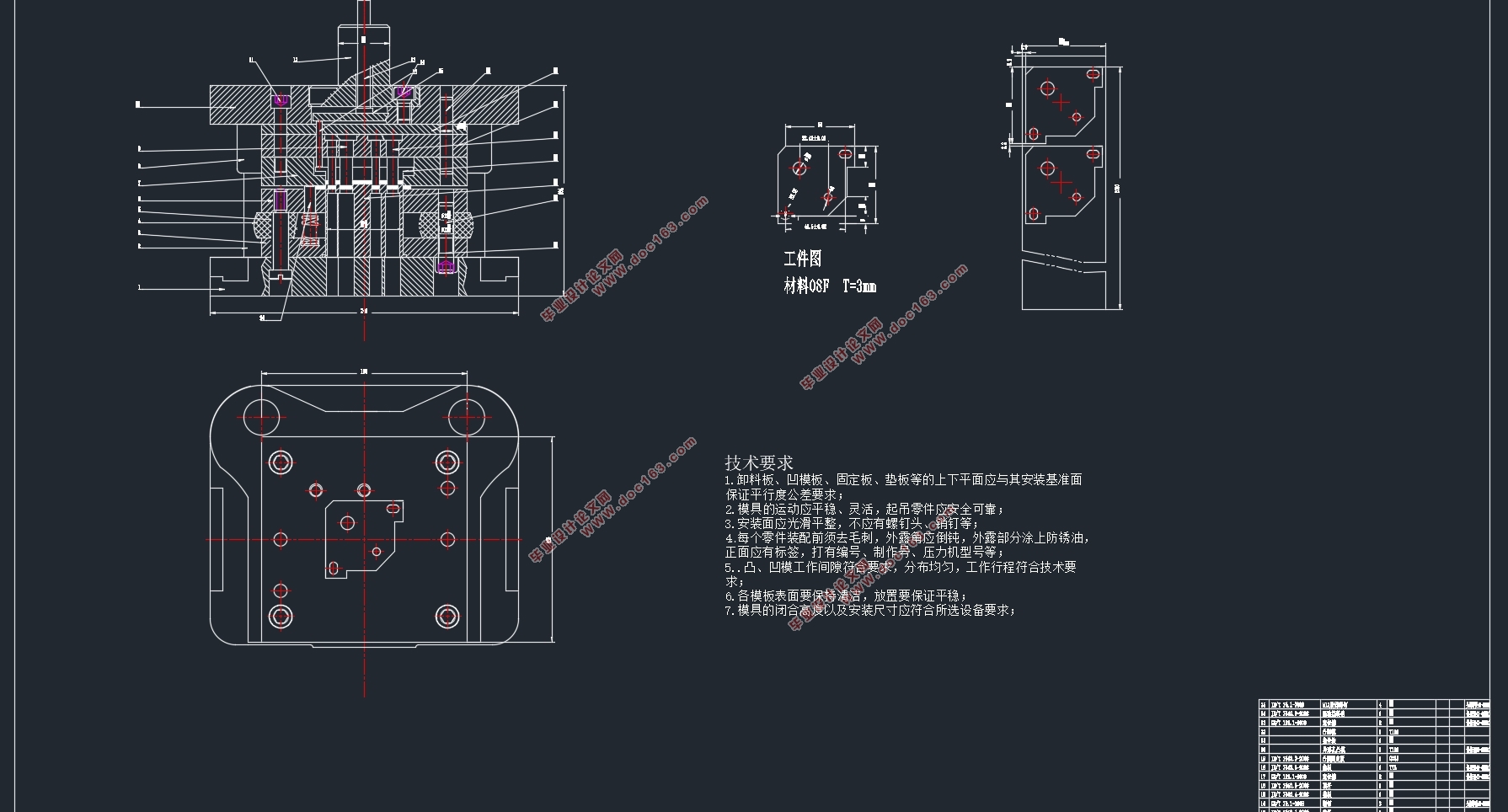

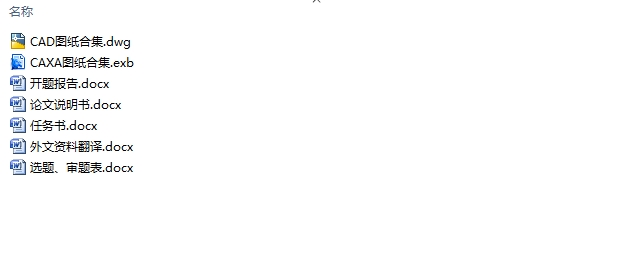

某型号角架冲压工艺分析及冲压模具设计(含CAD图,CAXA图)(选题审题表,任务书,开题报告,外文翻译,论文说明书4000字,CAD图7张,CAXA图7张)
本毕业设计是关于角架的冲压模具设计,首先对角架的冲压工艺进行分析,通过分析对比,确认冲压的工艺方案和模具结构类型,并且,完成其工位排版等设计问题最终完成角架的二维图,三维立体图。将所有的参数计算完成后,要对模具的整体装配方案,装配的技术要求进行分析,以便清晰地表达出角架的冲压加工过程。
关键词:角架;冲压;落料;冲孔;
零件的工艺性分析:
该工件为角架,厚度为3mm,展开示意图为图1-2,零件结构简单,选用的材料为08F碳素钢,其具有有良好的冲压性能,适合冲裁。零件的公差是自由公差,尺寸精度为IT14,模具精度IT12,采用普通冲裁。[1]长度计算尺寸L=60mm;宽度计算尺寸B=60mm;
设计落料(外形)、冲孔为第一道工序,采用落料冲孔复合模,此种模具结构简单,同时还可以满足大批量加工要求,效率好,精度高。
[版权所有:http://think58.com]
目录
绪 论 1
[来源:http://think58.com]
第一章 工艺分析 2
1.1零件的工艺性分析: 2
1.2工艺方案的确定 2
1.3模具结构形式的确定 2
第二章 排样方式及材料利用率计算 3
2.1排样示意图 3
2.2送料步距和条料宽度 3
2.3材料利用率 4
第三章 模具冲裁力计算与压力机选择 5
3.1冲压力计算 5
3.2确定压力中心 6
3.3压力机初选 7
3.4凸、凹模刃口尺寸的确定 7
第四章 模具结构设计 10
4.1凹模的外形设计 10
4.2定位装置 10
4.3卸料和出件形式 11
第五章 模具主要零件设计 12
5.1凹模设计 12
5.2冲孔凸模 13
5.3凸模固定板 14
5.4凸凹模 15
[版权所有:http://think58.com]
5.5卸料板 16
5.6模柄 17
第六章 模具装配图 18
总 结 19
致 谢 20
参考文献 21
