摘  要
本次设计的主要目的在于高效的生产带螺纹的洗衣液瓶盖，主要难点在于脱螺纹机构的设计，使其实现自动化；该设计是蓝月亮洗衣液瓶盖注塑模具，先进行了洗衣液销售方面的市场调研和分析，查阅文献以及资料对模具的脱螺纹机构进行了解，对塑件进行了分析和测绘，利用三维软件Creo对塑件进行数据分析，计算主要成型零部件的尺寸，通过设计各个零件尺寸确定模具的结构；利用Creo软件将三维注塑模具绘制出来，并且保证各部分满足配合关系，最后根据三维图利用CAD软件进行二维图的绘制和零件图的绘制；通过这次设计，模具的自动脱螺纹机构稳定，能实现自动化生产，满足生产要求。

关键词:PP；注塑模具；自动脱螺纹机构；Creo；CAD

Abstract
The main purpose of this design is to produce the washing liquid bottle cap with thread efficiently. The main difficulty lies in the design of the dethreaded mechanism to automate it; the design is the injection mould of the blue moon liquid bottle cap. First, the market research and analysis of laundry liquid sales were carried out, the documents and materials were consulted to understand the dethreaded mechanism of the mould, the plastic parts were analyzed and mapped, and the three-dimensional software Creo was used to analyze the data of the plastic parts. Calculate the dimensions of the main molding parts, determine the structure of the mold by designing the dimensions of each part; use Creo software to draw out the 3D injection mold, and ensure that each part meets the requirements of the mold. Finally, according to the 3D drawing, the 2D drawing and the part drawing are drawn by CAD software. Through this design, the automatic dethreading mechanism of the die is stable, the automatic production can be realized and the production requirements can be met. [资料来源：http://think58.com]
Keywords: PP; injection mould; automatic dethreading mechanism;Creo;CAD

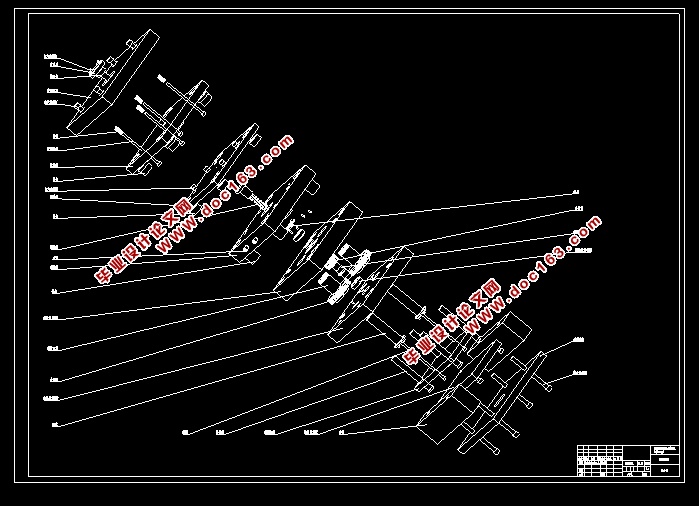

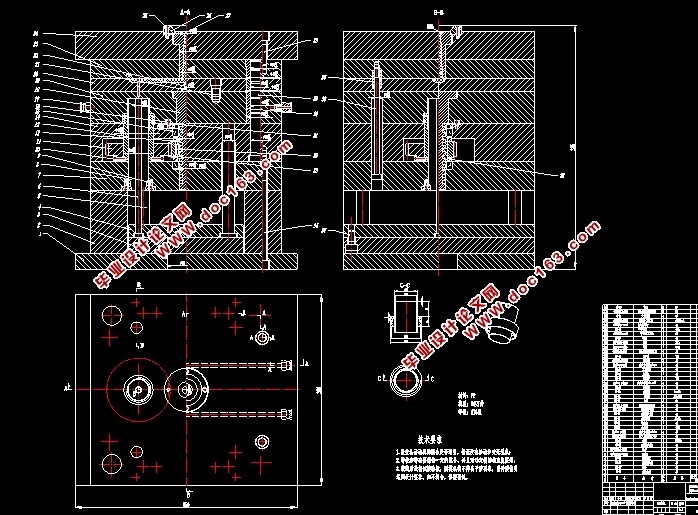

塑件结构及工艺性分析

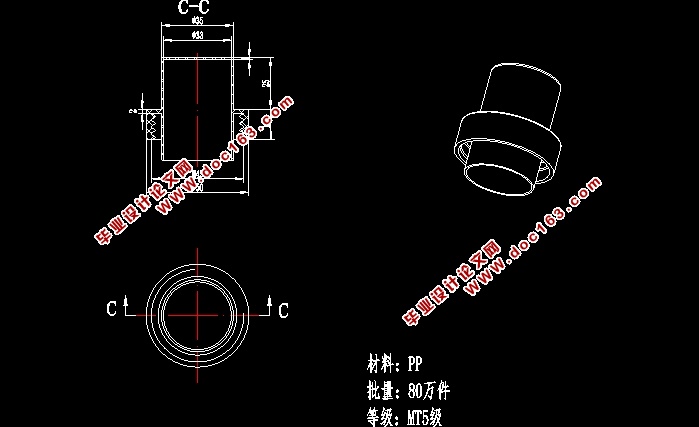

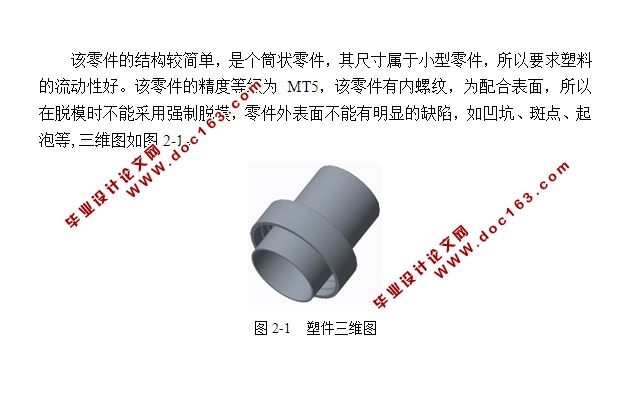

该零件的结构较简单，是个筒状零件，其尺寸属于小型零件，所以要求塑料的流动性好。该零件的精度等级为MT5，该零件有内螺纹，为配合表面，所以在脱模时不能采用强制脱模，零件外表面不能有明显的缺陷，如凹坑、斑点、起泡等
