不锈钢保温杯水杯过滤网冲压模具设计(含CAXA,CAD零件装配爆炸图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

不锈钢保温杯水杯过滤网冲压模具设计(含CAXA,CAD零件装配爆炸图)(论文说明书18000字,CAD图纸11张,CAXA图纸11张)
摘  要
高档不锈钢保温杯过滤网,是高档不锈保温杯中的一个零件,作用是在杯中起隔离茶渣的作用。其工作环境是耐100℃的高温,能在碱性的茶水里长时间的浸泡。通过了解模具典型结构图的设计工作原理,确定模具设计的方案。对选出的方案绘制出简图并进行分析模具的结构组成。确定零部件的材料、尺寸和加工工艺,从而计算出冲裁力、毛坯的展开尺寸、以及压力中心。根据计算的冲裁力合理选择压力机,并计算冲裁模间隙和凸凹模的刃口尺寸。接着对各零部件进行设计和选用,然后通过模具封闭高度的计算校核压力机,从而绘制出模具的总装配图和模具零件图。如果采用单工序分步加工,不适合用于大批量生产,成本较高,加工时间较长,生产效率较低,质量也不太稳定。本设计采用了复合模,这样能提高生产效率,降低成本,而且采用复合模,不仅提高了生产效率,质量也比较稳定,模具寿也较长。可以提高工作效率和产品质量,满足设计目的和技术要求。

关健词:冲压;工艺;模具设计;冲孔;落料;复合模

Abstract
The slap-up stainless steel vacuum cup filter tray is one part of the slap-up stainless steel vacuum cup. It's function is in the seclusion of the tea-leaf. It works in the 100℃'s high temperature environment, and it can dip in alkalescent tea. by understanding mold design principle of typical structure, The mold design scheme was determined. Drew diagram of the plan was chosen and analyzed structural components of the mould. the parts material, size and processing technology. Calculated cutting force, spread of blank size and center of pressure were determined . Reasonable choice press according to the calculation of blanking force, counted blanking die clearance and edge size of punch-die. Then carried on the design and selection of parts, through calculation of the mold closing height to check press, drew the mold assembly and parts diagram.If adopt the single working procedure, it's not suitable to use in the volume-produce, for it's high cost, long machining time, inefficient production and unstable quality. This design has adopted the compound model, so it advanced the productivity, the quality will be more stable and the model will use more longer. It also can boost the working efficiency, the quality of the products and meet the technic demand of the design purpose.

[资料来源:www.THINK58.com]


Keywords: pressing; Craft; Molding design; Punching;Blanking; Compound dies

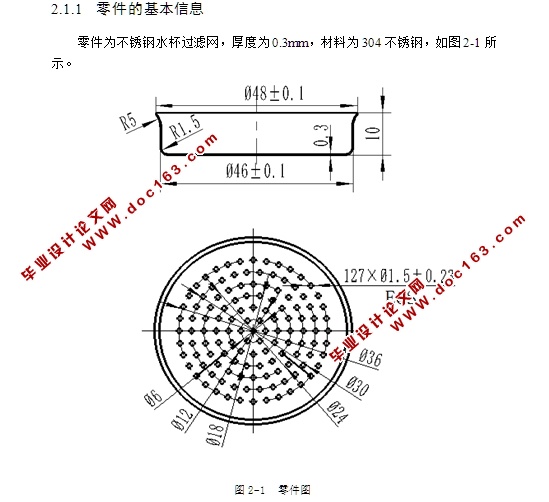

2.1.2  零件工艺性分析
    高档不锈钢保温杯过滤盘,是高档不锈保温杯中的一个零件,作用是在杯中起隔离茶渣的作用。其工作环境是耐100℃的高温,能在碱性的茶水里长时间的浸泡。工件材料为304不锈钢板(06Cr19Ni10),板厚t=0.3mm,中批量生产,采用冲压工艺,利用落料冲孔等工序加工。材料304不锈钢(06Cr19Ni10),取代了以往所用的不锈钢板1Cr18Ni9Ti,由于不含Ti,是一种节钛的新型不锈钢,价格更加便宜可采用复合模复合模进行加工,效率高。304不锈钢是不锈钢中常见的一种材质,密度为7.93 g/cm3。耐高温800度,具有加工性能好,韧性高的特点,广泛使用于工业和家具装饰行业和食品医疗行业。304不锈钢是一种通用性的不锈钢,它广泛地用于制作要求良好综合性能(耐腐蚀和成型性)的设备和机件。为了保持不锈钢所固有的耐腐蚀性,钢必须含有18%以上的铬,8%以上的镍含量。304不锈钢是按照美国ASTM标准生产出来的不锈钢的一个牌号。
    该零件为筒形多孔件,表明筒形可采用拉深方法制造,底孔可用冲孔的方法完成,多余的口部凸缘可用切边的方法切去。对于该零件的加工,可以采用单工序模,复合模和级进模。然而单工序模不适合用于大批量生产,生产效率较低,质量也不太稳定。所以我们决定用落料拉深复合模和切边冲孔复合模。生产效率比单工序模高。复合模可以采用自动送料装置,易于实现自动化大生产,满足大批量加工的需要。使用复合模还可以减少占用压力机的数量,减少占地的面积,减少半成品件的周转。但在本设计中,由于时间有限,所以采用手动送料装置,利用复合模实现了从下料到半成品全部工序的自动化生产,不仅可提高生产效率,质量也比较稳定,模具寿命也较长。
[资料来源:http://THINK58.com]

    1.  机械性能
抗拉强度: σb (MPa)≥515-1035;
条件屈服强度: σ0.2 (MPa)≥205;
伸长率:δ5 (%)≥40;
硬度:≤187HBW。

[资料来源:THINK58.com]

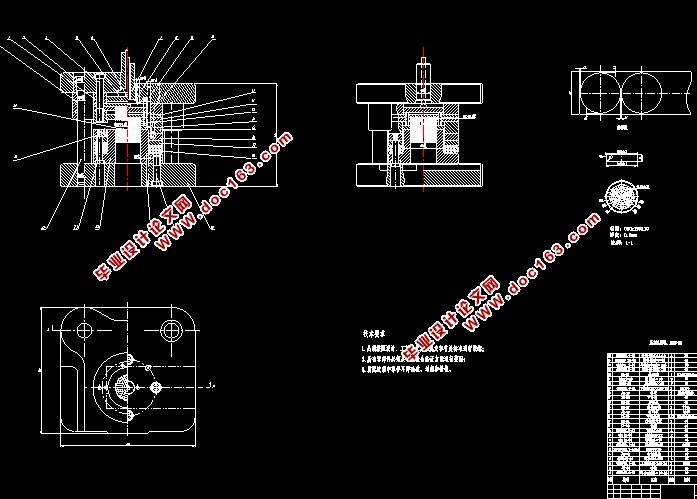

不锈钢保温杯水杯过滤网冲压模具设计(含CAD图,CAXA图纸)
不锈钢保温杯水杯过滤网冲压模具设计(含CAD图,CAXA图纸)

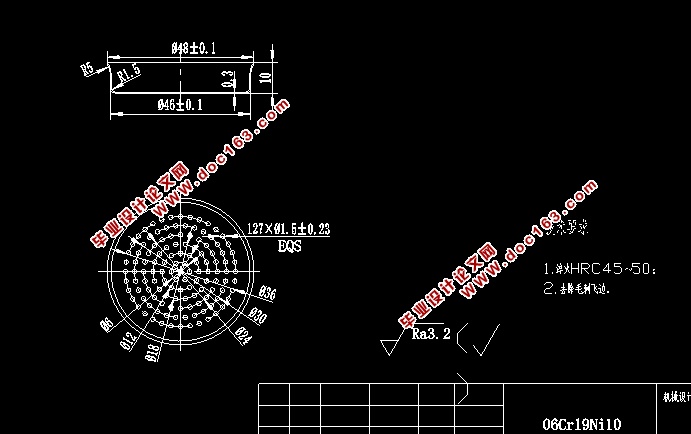

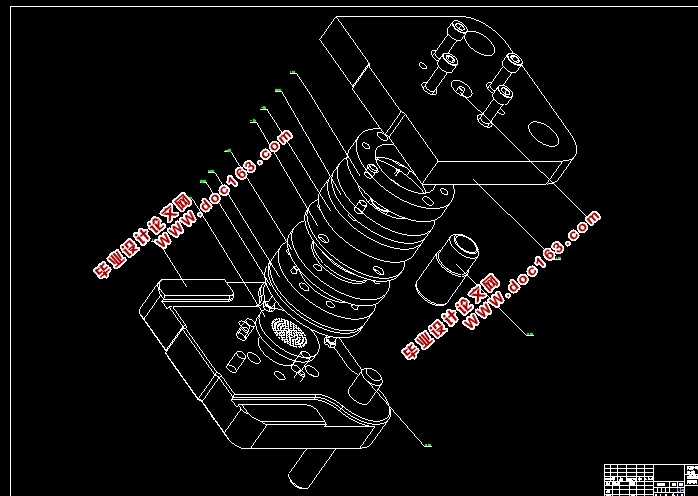

  不锈钢保温杯水杯过滤网冲压模具设计(含CAXA,CAD零件装配爆炸图)
不锈钢保温杯水杯过滤网冲压模具设计(含CAD图,CAXA图纸)
不锈钢保温杯水杯过滤网冲压模具设计(含CAD图,CAXA图纸)
