φ20x5花朵盖注塑模具设计(含CAD零件装配图)

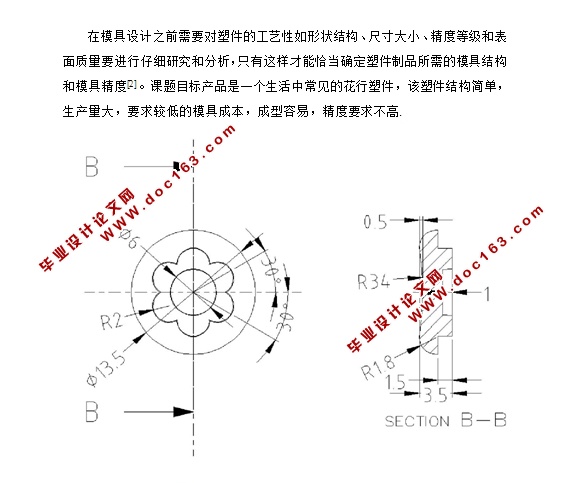

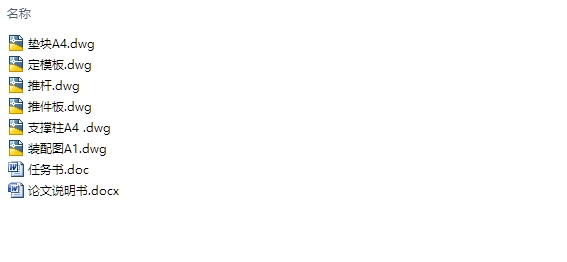

φ20x5花朵盖注塑模具设计(含CAD零件装配图)(任务书,论文说明书11000字,CAD图纸6张)
摘要

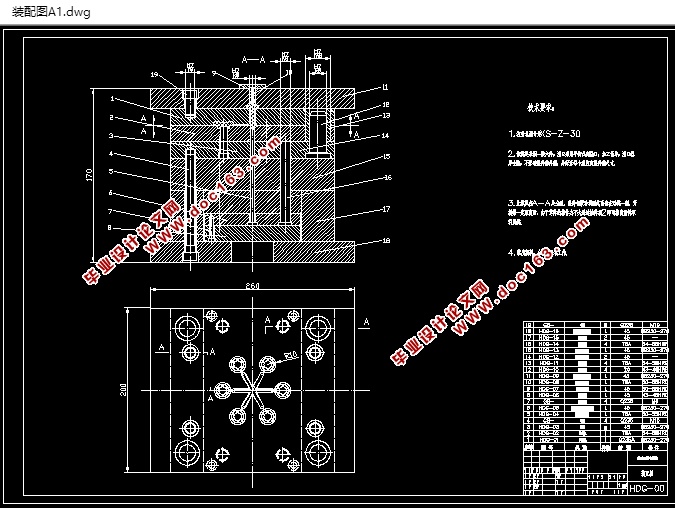

本论文主要是针对塑料盖的模具设计,通过对塑件进行工艺的分析和比较,最终设计出一副注塑模。该论文从产品结构工艺性，具体模具结构出发，对模具的浇注系统、模具成型部分的结构、顶出系统、冷却系统、注塑机的选择及有关参数的校核、都有详细的设计，同时并简单的编制了模具的加工工艺。通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。根据论文题目设计的主要任务是塑料盖注塑模具的设计。也就是设计一副注塑模具来生产塑料盖塑件产品，以实现自动化提高产量。针对塑料盖的具体结构，该模具是点浇口的双分型面注射模具。由于塑件内侧有四个小凸台，无法设置斜导柱，固采用活动镶件的结构形式。其优点在于简化机构，使模具外形缩小，大大降低了模具的制造成本。通过模具设计表明该模具能达到塑料盖的质量和加工工艺要求。
模具课程设计是完成塑料模具设计。CAD软件等相关专业课程学习之后，一个重要的结合性的环节，在设计之前，要具备机械制图，公差与技术测量，机械原理及零件，模具材料及热处理，模具制造工艺，塑料成型工艺及模具设计等方面必要的基础知识和专业知识，初步了解塑件的成型工艺和生产过程，熟习各种塑料模具的结构。

[来源：http://think58.com]

   （1）综合运用塑料模具设计，机械制图，互换性与技术测量673A械原理及零件，模具材料及热处理，模具制造工艺，塑料成型工艺及模具设计等方面必要的基础知识和专业知识，分析和解决塑料模具设计问题，进一步巩固加深和开拓所学的知识。
   （2）通过设计实践，逐步树立正确的设计思想，增强创新意识和竞争意识，基本掌握塑料模具的一般规律，培养分析问题和解决问题的能力。
   （3）通过计算、绘图和运用技术标准、规范、设计手册等有关设计手册，进行塑料设计全面的基本技能训练，为毕业设计打下一个良好的实践基础。

关键词：  塑料模具；  塑料盖； 模具


目  录
    第一章前言    1
 1.1 模具工业的地位    1
 1.2 塑料注塑模具的现状及发展趋势    1
1.2.1 注塑模具现状    1
1.2.2 国内外注塑模具发展现状    3
    第二章塑件的结构工艺性分析    5 [来源：http://think58.com]
 2.1 使用性能    6
 2.2 工艺性能    6
 2.3 塑件的结构和尺寸精度、表面质量分析    7
 2.4 零件尺寸    7
    第三章计算塑件的体积和质量    8
    第四章确定塑件成型工艺参数    9
    第五章确定模具的整体结构    10
 5.1 注塑模的结构设计    10
5.1.1 本制件采用一模六件    10
5.1.2 型腔分布    10
 5.2 分型面的选择    11
 5.3 设计与计算浇注系统    11
5.3.1 主流道设计    11
5.3.2 浇口道设计    12
5.3.3 主流道浇口套    12
5.3.4 浇口套    12
5.3.5 冷料井    12
 5.4 成型零件的结构设计    13
5.4.1 凹模的结构设计    13
5.4.2 凸模结构设计    13 [资料来源：http://think58.com]
 5.5 推出机构设计    13
 5.6 导向定位结构设计    14
5.6.1 导柱的选用和结构    14
5.6.2 导套的选用及结构    14
    第六章有关模具计算    16
 6.1 型芯和型腔的工作尺寸计算如下    16
6.1.1 型腔的径向尺寸    16
6.1.2 型芯的径向尺寸    18
6.1.3 型腔的深度    19
6.1.4 型芯的高度    19
 6.2 中心距工作尺寸计算    20
    第七章模架的选择    21
 7.1 模架的选择    21
 7.2 注射机参数校核    23
7.2.1 安装高度校核    23
7.2.2 开模行程的校核    24
7.2.3 锁模力的校核    24
    总结    26
    参考文献    27
    致谢    28 [来源：http://www.think58.com]
