汽车用镁合金油锯外壳压铸模具设计(含CAD零件图装配图)

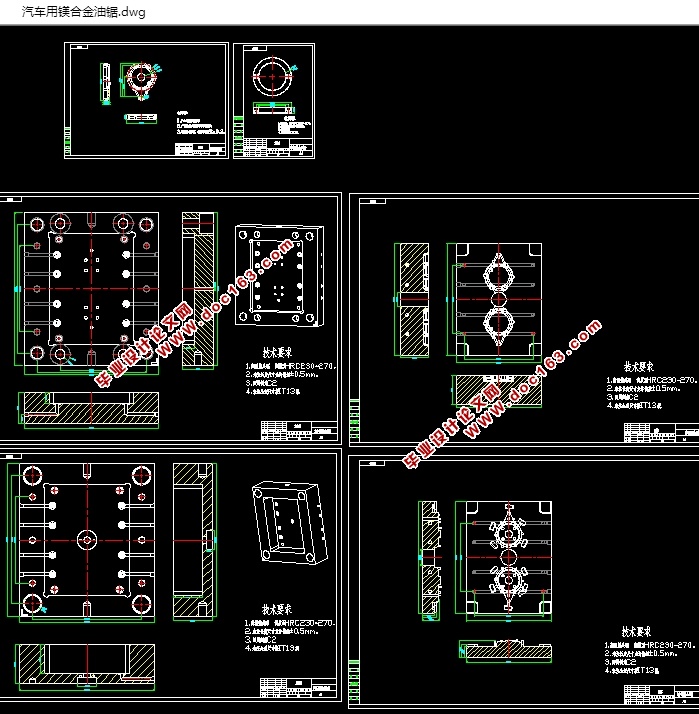

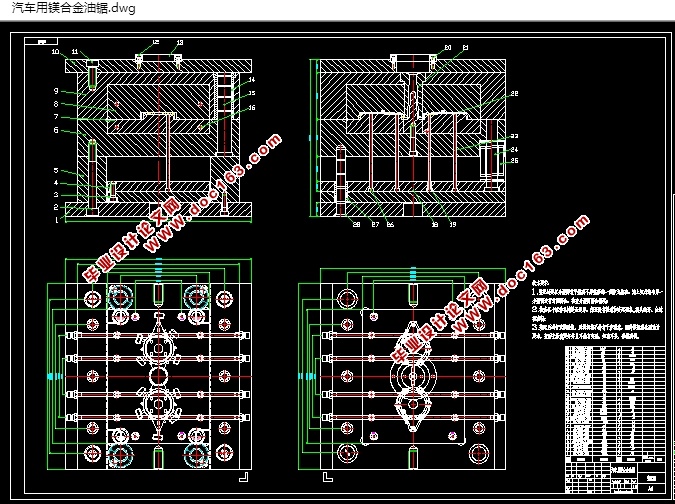

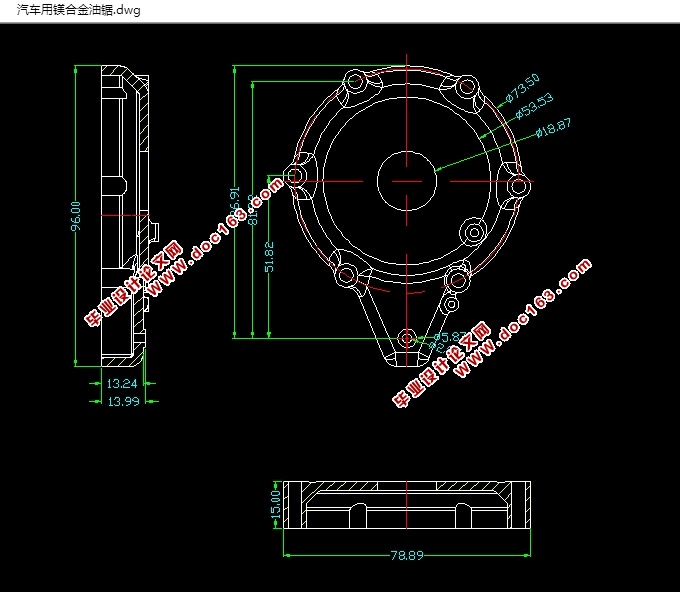

汽车用镁合金油锯外壳压铸模具设计(含CAD零件图装配图)(论文说明书11000字,CAD图纸7张)
摘   要
压力铸造是形成有色金属铸件的重要方法。压铸工艺的特点是高强度、高硬度的铸件， 铸件形状复杂， 可以用薄的， 和很高的生产力。压铸压铸生产压力是关键， 质量的模具的质量决定了精密压铸模具的设计， 它的质量直接影响着压铸模具寿命。因此， 模具设计是模具技术进步的关键， 也是模具发展的重要因素。
根据结构和完整的模具设计的零件尺寸。设计内容主要包括：浇注系统的设计， 成型零件的设计， 设计的发射和模具结构设计。根据大小和形状特征， 精度的铸件， 压铸机选择合适的， 通过精确的计算和校核设计手册， 确定成型零件和模具的车身尺寸和精度要求， 在材料的选择及热处理进行了详细的论述， 并对理论知识相结合， 在计算机的帮助下辅助绘制的立体图和工程图的零件和装配体各部分的软件， 保证模具制造

关键词：压力铸造；压铸模具；锌合金铸件；

本课题设计内容是汽车用镁合金油锯外壳压铸模具设计压铸模具设计， 主要包括浇注系统和排溢系统， 成形零件， 推出机构以及模体结构等， 其设计步骤如下：
（1）设计压铸模具总体结构； [资料来源：www.THINK58.com]
（2）设计浇注系统；
（3）设计成型零件系统；
（4）设计模体、顶出及复位机构。
主要设计方法为：运用CAD绘制整个模具的装配图、立体图和具体的零件图、立体图。然后对整个模具的工作过程进行模拟以保证其动作过程灵活。
