接线盒冲压工艺及模具设计(含CAD零件图装配图)

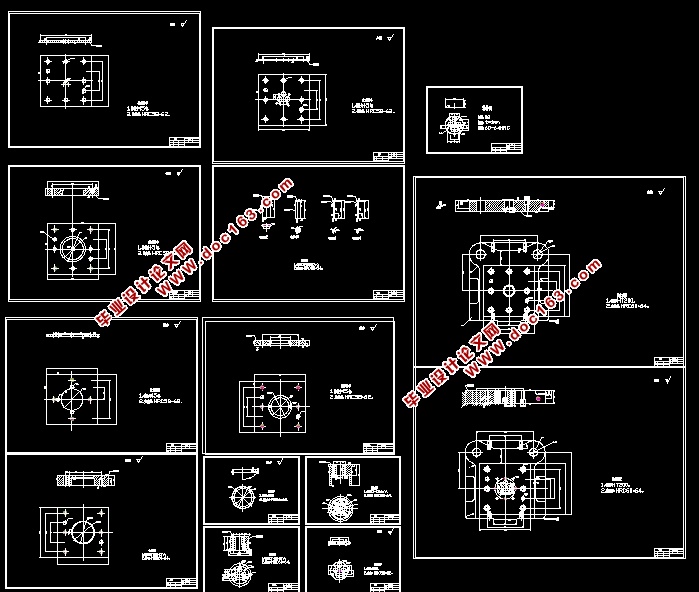

接线盒冲压工艺及模具设计(含CAD零件图装配图)(任务书,论文说明书14000字,CAD图纸15张)
摘要
该设计侧重介绍了接线盒制件的成型技术，及模具构造规划。经过对制件的技术剖析，断定了技术计划。并规划了一套冲压复合模具。在规划一起使用参考资料，断定了各作业零件的尺度。并更多地去考虑模具构造的调整性、易替换性及模具所用的成本。随即在模具方案内容中融汇了冲压模具的独特加工方法、加工技术及设备技术，对第一次学冲压模具模方案的同学有很好的参考价值。本规划从模具规划到零部件的加工技术以及安装技术等进行具体的论述，并使用CAD进行各主要零件的规划。
关键词：成型工艺、结构设计、工艺分析、复合模具．

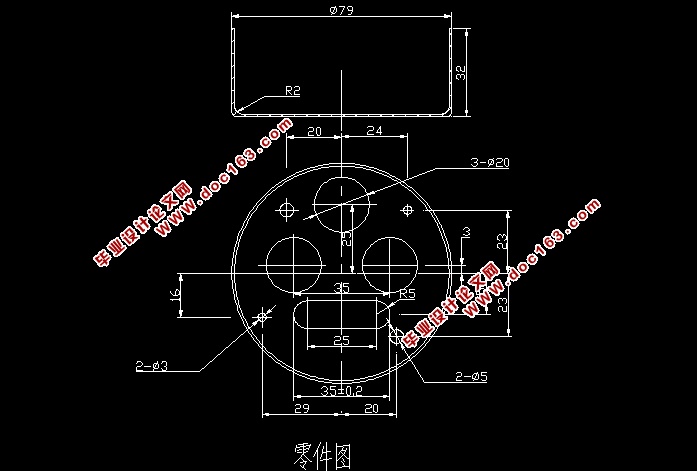

零件图如设计任务书中所示的零件图。技术条件应明确合理。由此可对拉深件的结
尺寸大小，精度要求以及装配关系，实用性能等有全面了解，以便制定工艺方案，选择模具类型和确定模具精度。
生产批量：大批量；材料：08钢；材料厚度：1mm。试确定冲裁工艺方案，设计冲裁模。
