带扣外壳模具设计(含CAD零件装配图,STP三维零件图)

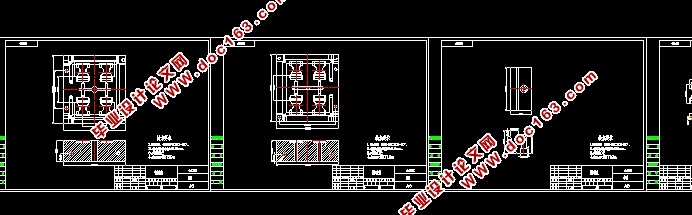

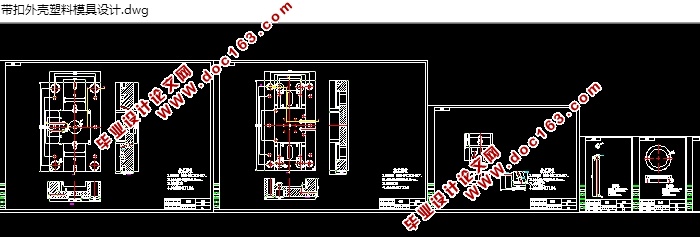

带扣外壳模具设计(含CAD零件装配图,STP三维零件图)(任务书,论文说明书9500字,CAD图纸10张,STP三维零件图)
塑料工艺分析与模具方案确定

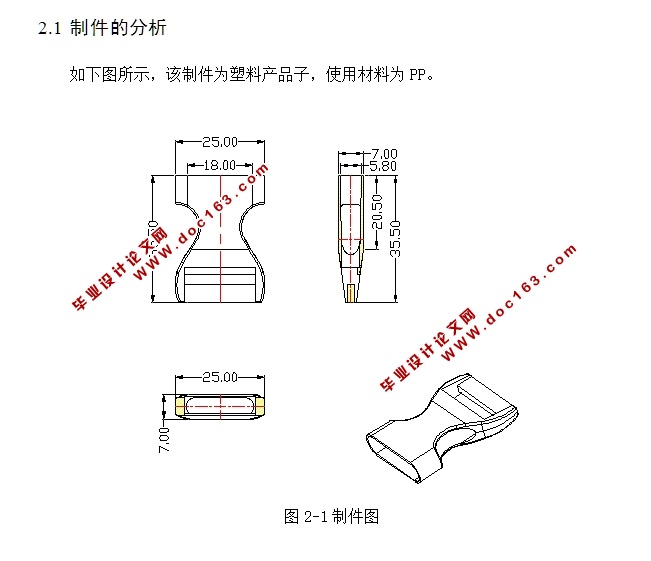

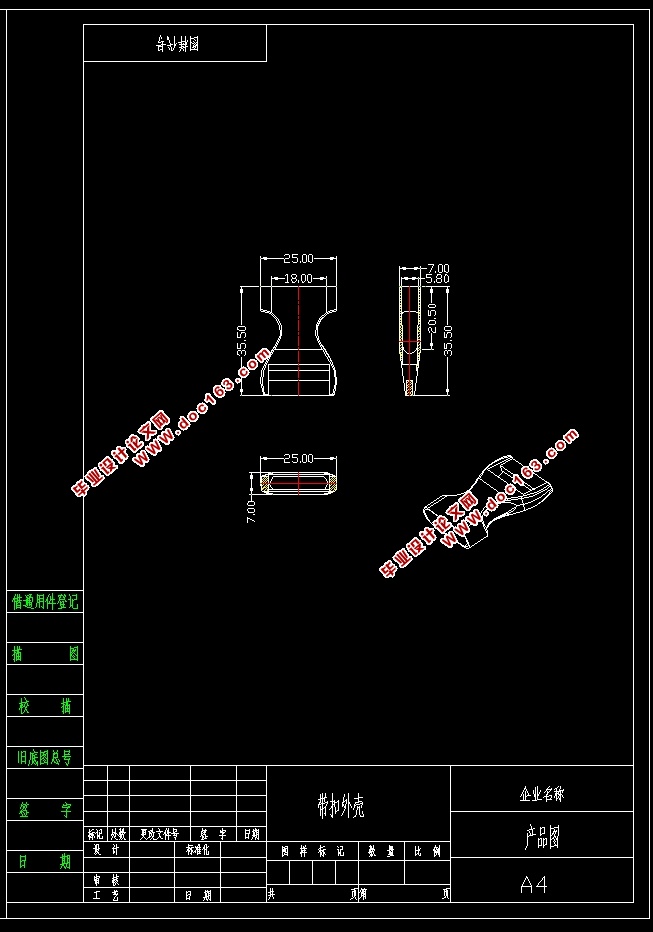

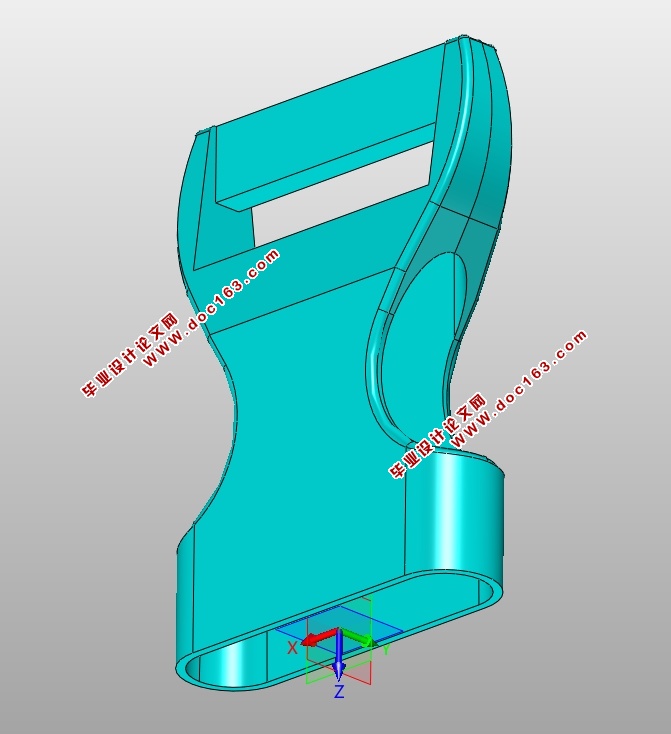

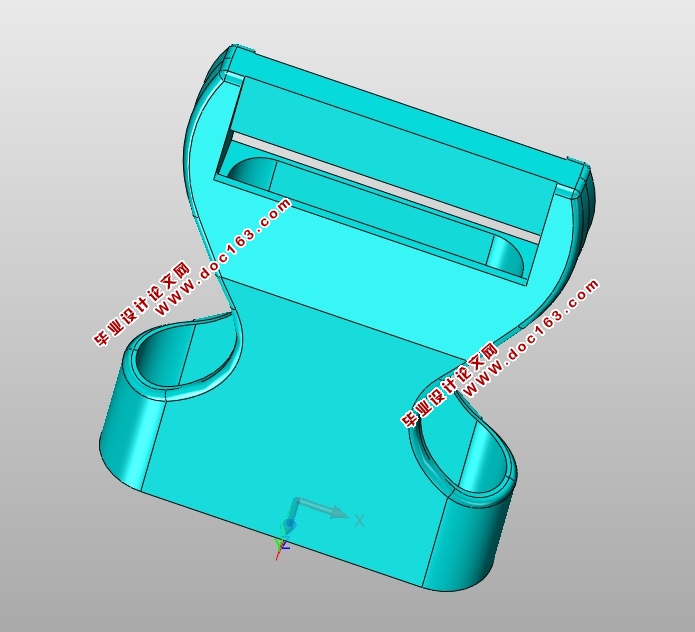

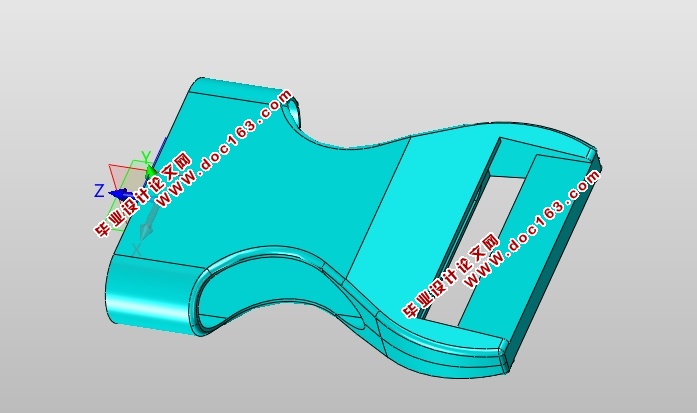

该制件为塑料产品子，使用材料为PP。
模具方案的初步确定
由于塑件属于圆筒形薄壁深壳状零件，我们采用滑块机构成型塑件的孔，考虑到实际使用情况，产品外表面必须有很高的光滑度，用顶杆顶出。

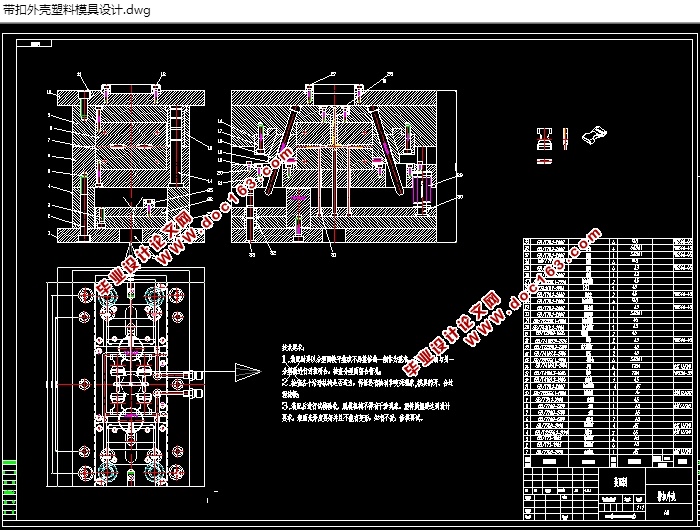

工作过程：开模后，受到压缩的弹簧回复原始状态。合模时，滑块机构在斜导柱的引导下复位，顺利完成合模。
