杯形件底面多孔冲孔模设计(含CAD零件图装配图,PROE三维图)

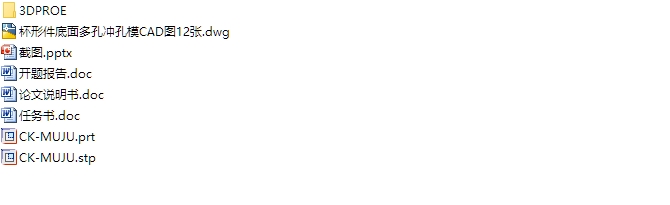

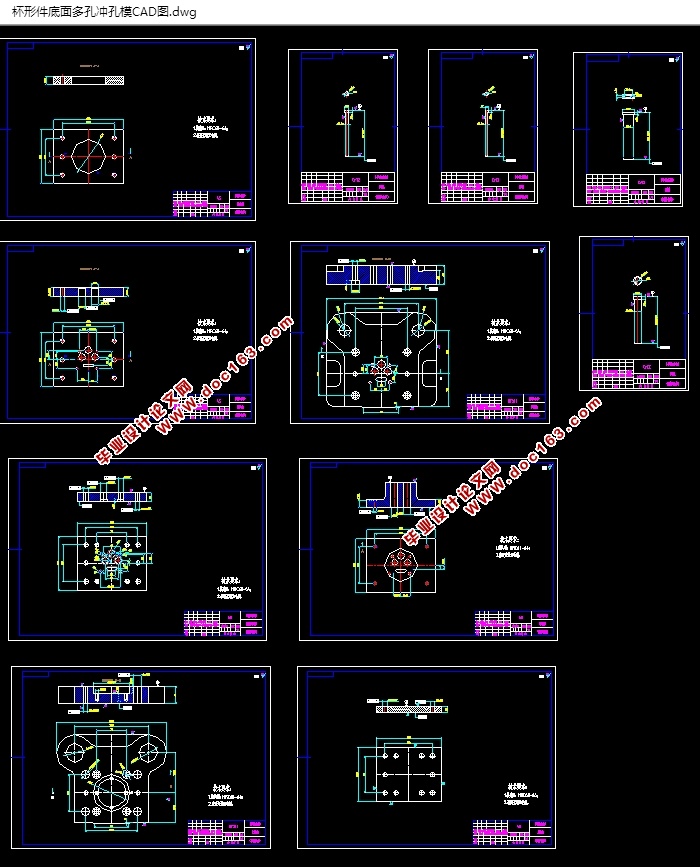

杯形件底面多孔冲孔模设计(含CAD零件图装配图,PROE三维图)(任务书,开题报告,论文说明书16000字,CAD图纸12张,STP,PROE三维图)
摘  要
 本文通过设计杯形件冲裁模.首先对冲压件进行工艺性分析,对冲压模具总体结构设计,画装配图.冲压是利用安装在冲压设备（主要是压力机）上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件（俗称冲压或冲压件）的一种压力加工方法。冲压通常是在常温下对材料进行冷变形加工，且主要采用板料来加工成所需零件，所以也叫冷冲压或板料冲压。冲压是材料压力加工或塑性加工的主要方法之一，隶属于材料成型工程技术

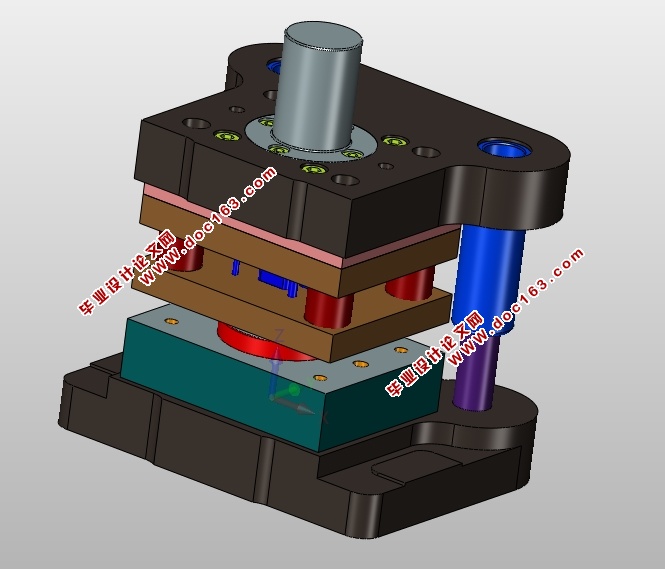

这篇论文来源于生产实际，主要的任务是完成杯形件的冲压模具设计。通过多种方案的比较，本设计采用的是单工序结构，在模具中冲孔单独设计一套模具。本次模具设计中通过对杯形件的材料、形状、尺寸及其精度的要求进行冲压工艺分析，结合工艺可行性分析，设计了排样图；根据工艺计算结果，对模具主要零部件，如凸、凹模和凸模固定板等进行详细设计，并设计了杯形件的单工序。在设计中对模具的总体结构进行设计，包括上下模座、导柱导套、垫板、固定板、卸料板、打杆等的设计与选用。利用Auto CAD软件制作了此单工序模模具的装配图和零件图。 用UG设计模具的三维图，

关键词：模具设计；CAD；杯形件；冲孔

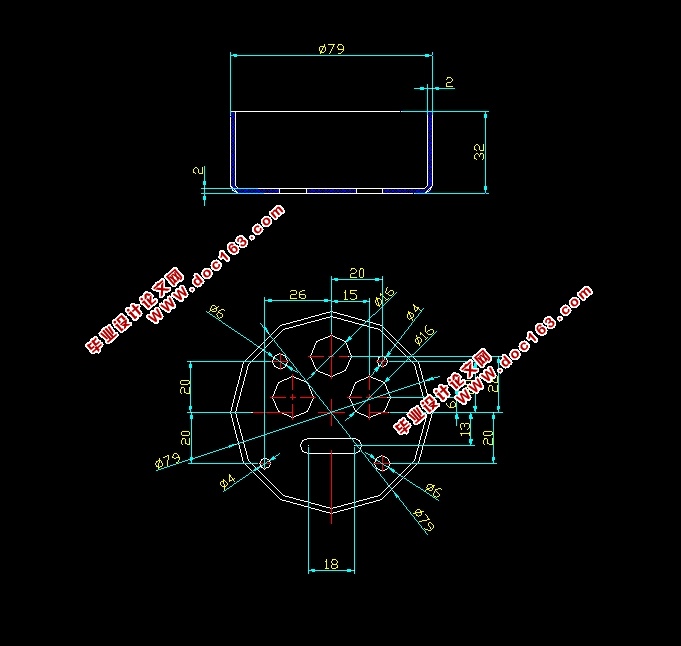

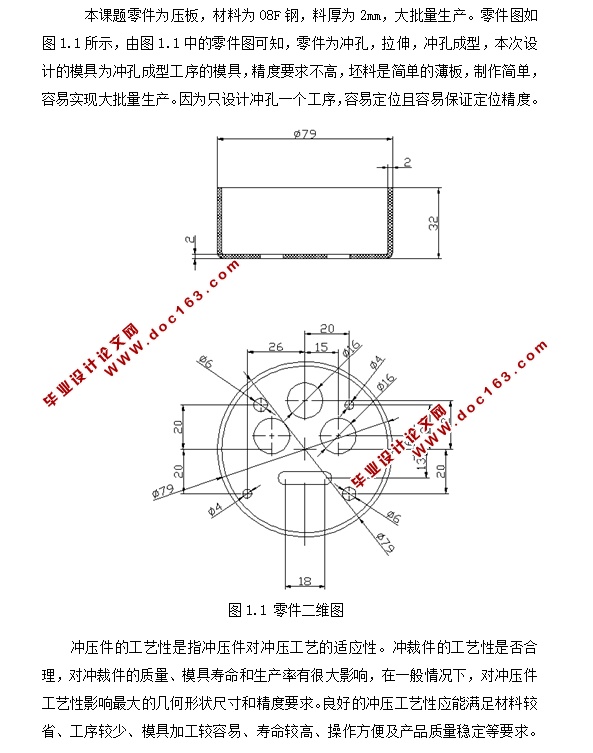

  本课题零件为压板，材料为08F钢，料厚为2mm，大批量生产。零件图如图1.1所示，由图1.1中的零件图可知，零件为冲孔，拉伸，冲孔成型，本次设计的模具为冲孔成型工序的模具，精度要求不高，坯料是简单的薄板，制作简单，容易实现大批量生产。因为只设计冲孔一个工序，容易定位且容易保证定位精度。
  [资料来源：http://think58.com]

[资料来源：http://think58.com]

目录
摘  要    1
绪论    4
1 、产品分析和工艺设计    5
2.1 冲压件的工艺性分析    6
2.2 冲压工艺方案的确定和分析    6
2、 冲裁排样设计    9
2.1 排样方案的确定    9
2.2 排样的计算    9
2.2.1 确定搭边值    9
2.2.2 送料步距    9
2.2.3 条料宽度计算    10
2.2.4 材料利用率    11
2.3 冲裁力的计算    11
2.4 压力中心的计算    13
3、 刃口尺寸计算    14
3.1冲孔刃口尺寸计算    15
4 、模具主要零部件的设计    19 [资料来源：http://THINK58.com]
4.1 模具类型的选择    19
4.2 定位方式的选择    19
4.3 卸料装置和推件装置的选择    19
4.4 工作零件的设计    21
5 、压力机的选取    25
6、总装图及工作原理    26
总结    27
参考文献    28
致  谢    29
