音响eva圆形垫片冷冲模具的设计(含CAD零件图装配图)

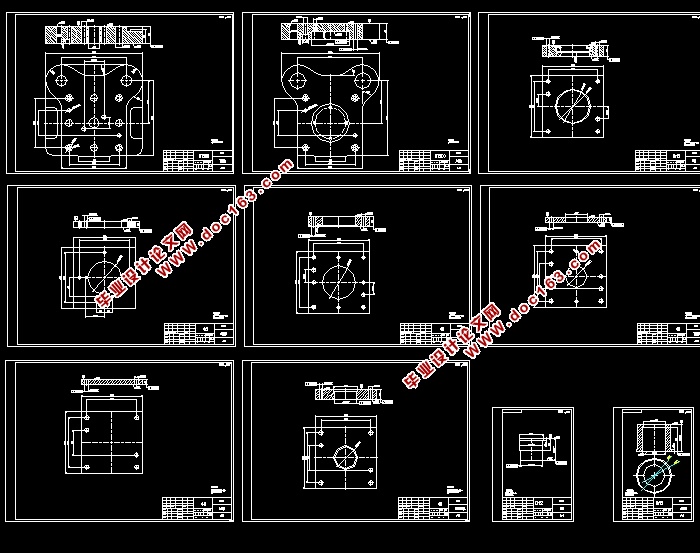

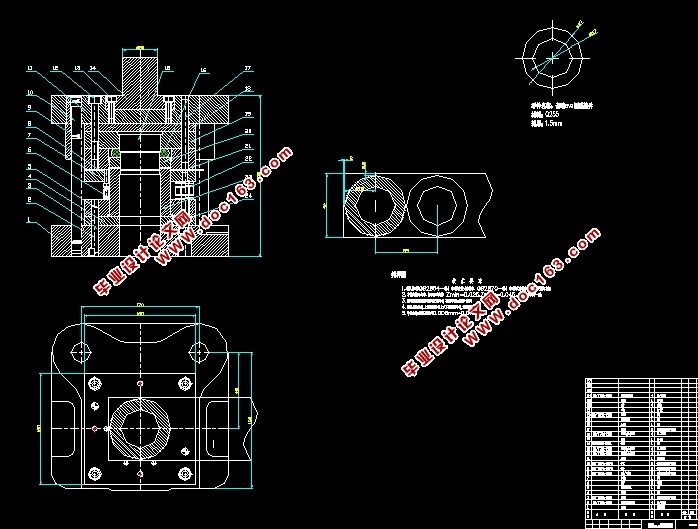

音响eva圆形垫片冷冲模具的设计(含CAD零件图装配图)(论文说明书11000字,CAD图纸11张)
零件的材料分析

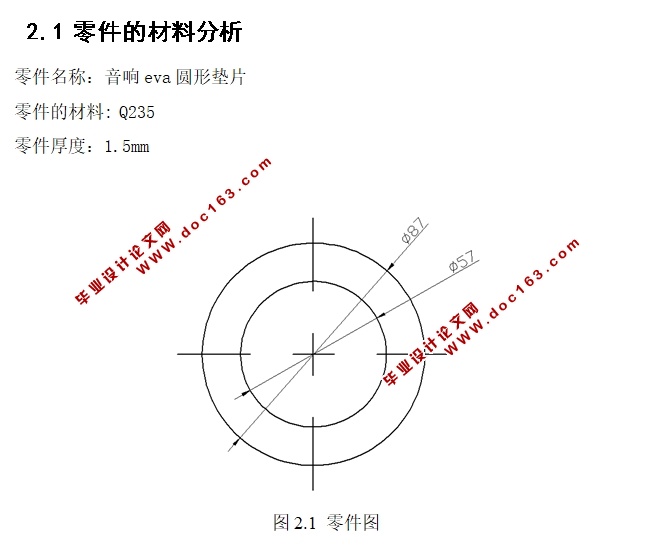

零件名称：音响eva圆形垫片
零件的材料: Q235
零件厚度：1.5mm

2.2 零件工艺分析
此工件是音响eva圆形垫片。工件形状不算复杂，要求精度较高。整个工件整体上有1处孔，直径为57mm。冲压该零件需要的基本工序有冲孔、落料。因此，可以考虑以下3种情况：
这部分包括两个基本过程：冲孔和落料，可以使用以下三个过程选项：
1、首先落料、再冲孔，在单一工序模式下生产；
2、落料-冲孔复合冲压成型，由复合模具生产；
3、冲孔与落料连续冲压，采用连续模具生产。
  [版权所有：http://think58.com]

目  录
第一章 绪论    6 [资料来源：THINK58.com]
1.1 选题的意义与目的    6
1.2 文献综述    6
1.3 研究现状    7
1.4 设计思路与创新思路    7
第二章 音响EVA圆形垫片的冲压工艺分析    9
2.1 零件的材料分析
2.2 零件工艺分析    9
2.3模具结构的初步确定    10
第三章 音响EVA圆形垫片复合模的工艺计算    11
3.1 排样设计    11
3.2冲裁力    13
3.2.1落料力    13
3.2.2冲孔力    13
3.2.3落料时的卸料力    13
3.2.4冲孔时的推件力    13
3.2.6 冲床的总压力    14
3.3压力机的确定    14
3.3.1压力机的选择    14
3.3.2开式压力机机床有关参数    14
3.4压力中心的计算    15
4.2 压力中心计算    15
3.5 刃口尺寸计算    16

3.5.1 冲孔刃口尺寸计算    17
3.5.2 落料刃口尺寸计算    18
第四章 复合模的零部件设计与选用    19
4.1 模具主要零部件的设计    19
4.1.1 冲裁凸、凹模的设计    19
4.1.2 凸凹模工作表面的技术要求    20
4.1.3  卸料板的设计    20
4.1.4. 凸凹模的设计    20
4.1.5 .凸模的设计    21
4.1.6 其他零部件的设计    22
表4.2 模具其他零部件相关参数    22
4.2定位零件的设计    22
4.2.1.挡料销的设计    23
4.2.2.导料销的设计    23
4.3推件装置的设计    24
4.4 弹性元件的选用    24
4.5 模架及其零件的设计    25
4.6导柱、导套的选用    25
4.7上、下模座的选用    26
4.8 模柄的选用    26
4.9 螺钉、销钉的选用    26 [资料来源：THINK58.com]
4.9.1冲模用螺钉的选用原则    26
4.9.2冲模常用销钉及选用原则    27
4.10 模具的总体结构设计    27
第五章 模具材料的选用    28
第六章 模具的装配与检测    29
6.1 模具的装配    29
6.2 模具的检测    29
总 结    30
谢    辞    31
参 考 文 献    32 [来源：http://www.think58.com]
