创意存储罐注塑模具设计(含CAD零件图装配图,UG三维图)

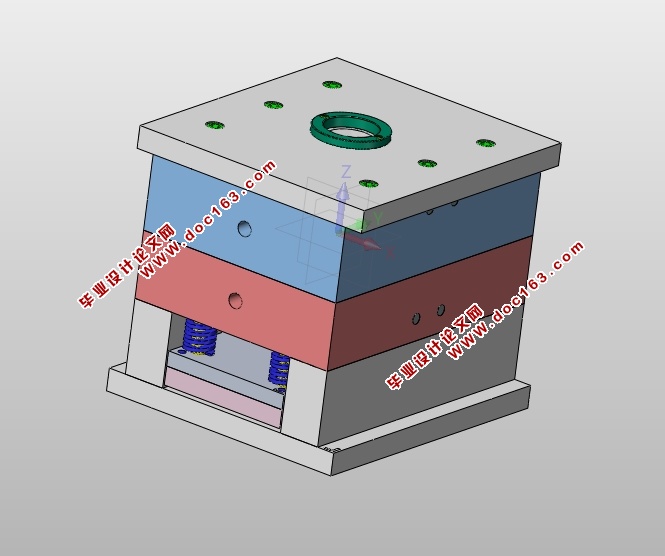

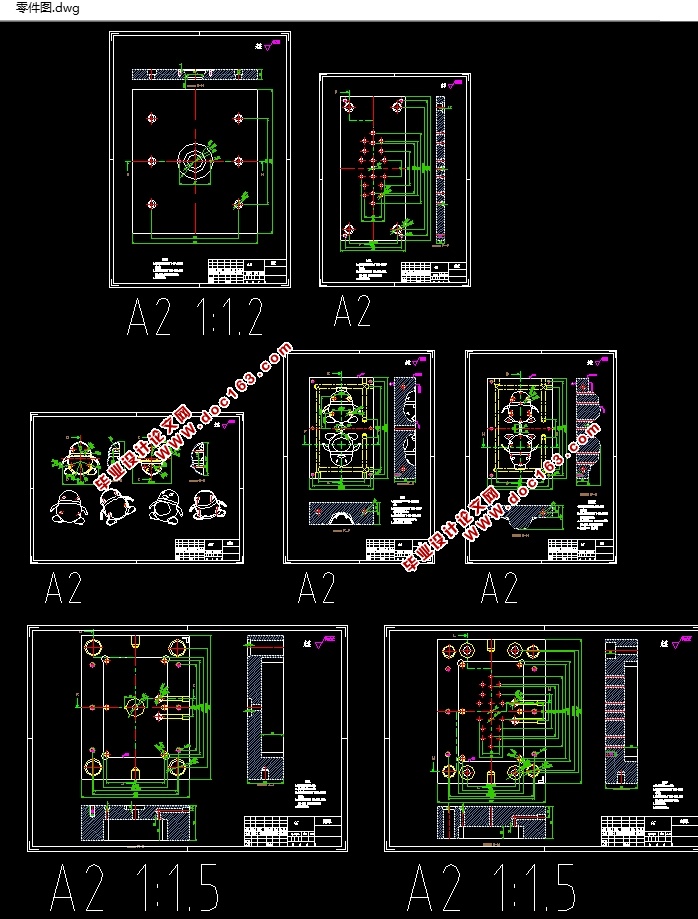

创意存储罐注塑模具设计(含CAD零件图装配图,UG三维图)(开题报告,论文说明书20000字,CAD图纸8张,UG三维图)
摘要
根据塑料制品的要求，了解塑件的用途，分析塑件的工艺性、尺寸精度等技术要求，考虑塑件制件尺寸。本模具采用一模二腔，点交口进料，注射机采用HTF120×B型号，设置冷却系统，CAD和UG绘制二维总装图和零件图，选择模具合理的加工方法。附上说明书，系统地运用简要的文字，简明的示意图和和计算等分析塑件，从而作出合理的模具设计。
关键词：模具设计；CAD绘制二维图；UG绘制3D图。
Abstract
According to the requirements of plastic products, understand the use of plastic parts, analyze the technical requirements of plastic parts such as workability, dimensional accuracy, and consider the size of plastic parts. This mold adopts a mold two cavity, the side gate feed, the injection machine adopts the HTF120 * B model, sets the cooling system, CAD and UG draw two-dimensional assembly drawings and parts drawing, and chooses the reasonable processing method of the mold. Attached is an instruction book, which systematically uses brief words, concise sketches and calculations to analyze plastic parts, so as to make reasonable die design.

[资料来源：THINK58.com]

Key words: die design; two-dimensional drawing by CAD; three-dimensional drawing by UG.

2.1.7塑件的体积和质量
在我们这篇论文里面，塑料件的质量还有体积在进行测量的时候使用的是3D，在UG这个软件里面，通过塑膜部件验证的这个功能，可以测得塑件的体积22.31 ，因ABS的密度为1.05 ，即可以得出该塑件制品的体积为质量约44.62 。
2.1.8 塑件成型方法与分析

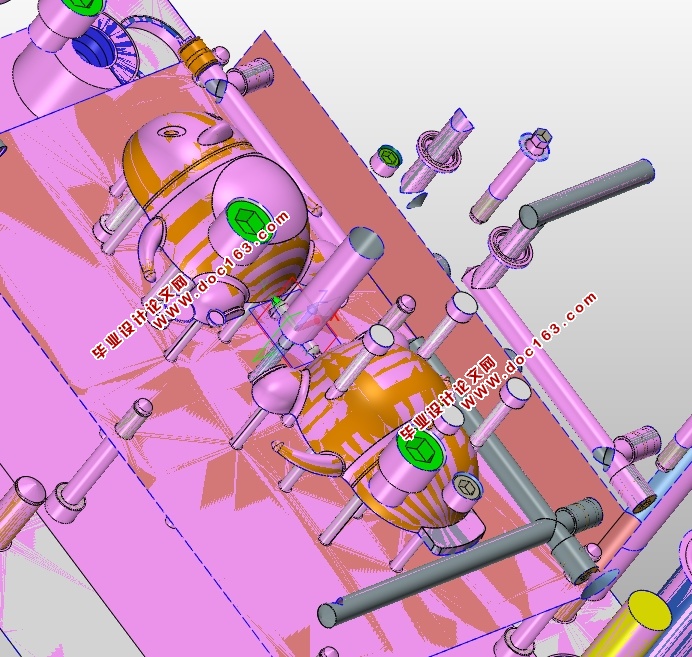

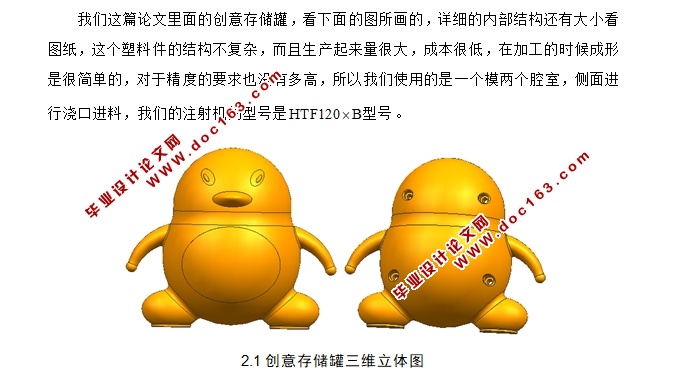

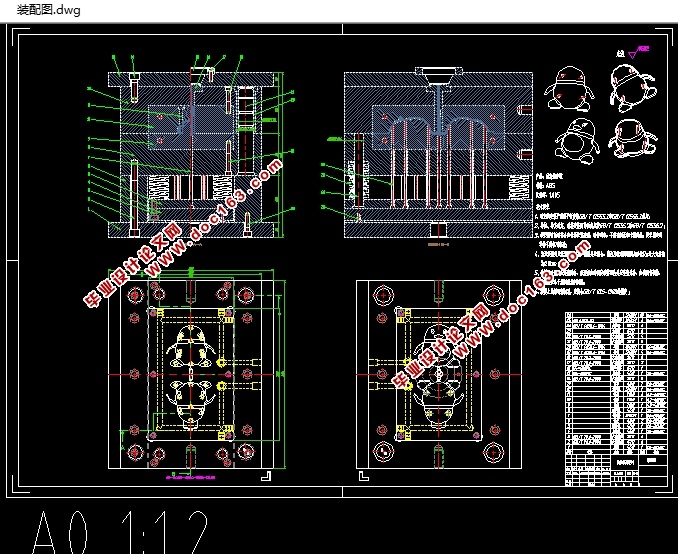

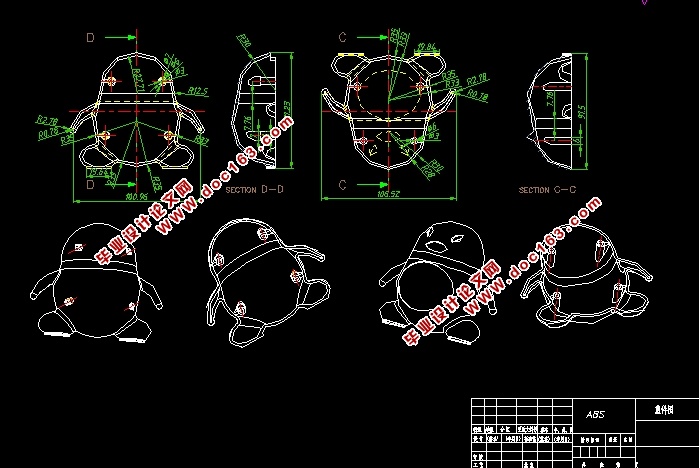

我们这篇论文里面的创意存储罐，看下面的图所画的，详细的内部结构还有大小看图纸，这个塑料件的结构不复杂，而且生产起来量很大，成本很低，在加工的时候成形是很简单的，对于精度的要求也没有多高，所以我们使用的是一个模两个腔室，侧面进行浇口进料，我们的注射机的型号是 。


[来源：http://www.think58.com]

[来源：http://www.think58.com]
