5ml一次性注射器推杆注塑模具设计(含CAD零件图装配图)

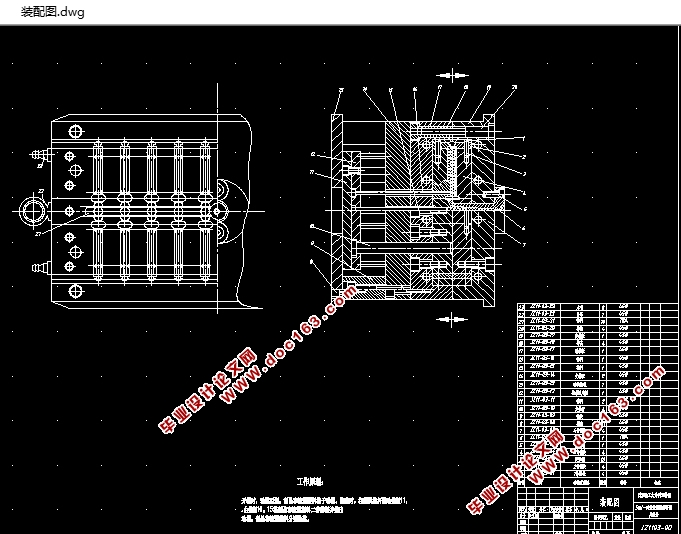

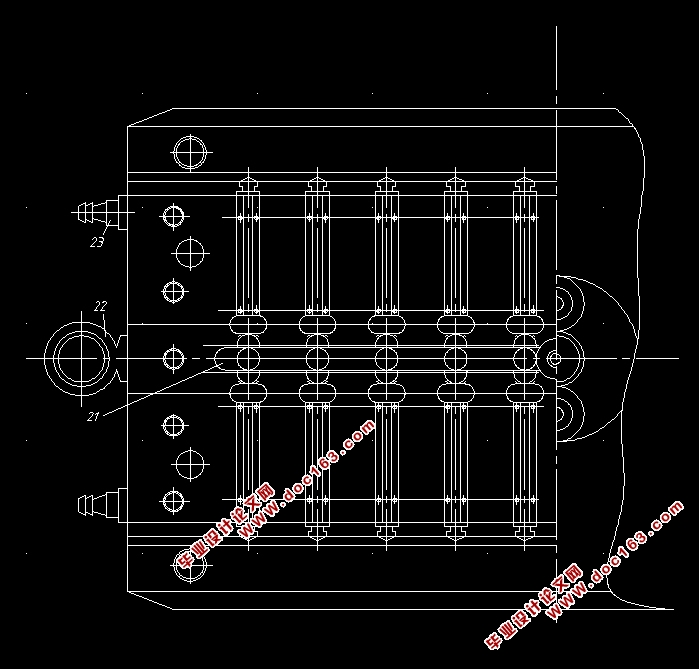

5ml一次性注射器推杆注塑模具设计(含CAD零件图装配图)(任务书,论文说明书12000字,CAD图纸5张)

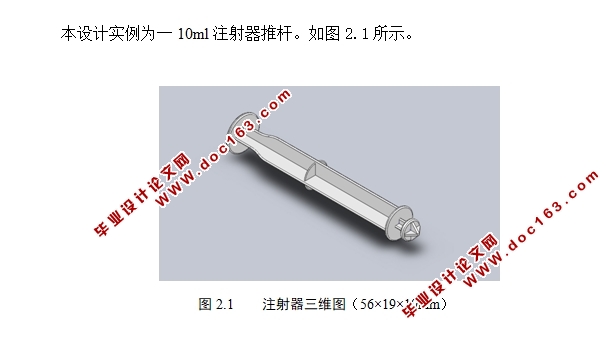

本设计实例为一10ml注射器推杆。（56×19×19mm）
2.2 塑件成型工艺分析
2.2.1 塑件的分析
    整体尺寸为1.5毫米的塑料零件的壁厚。和壁厚均匀。尺寸不大，塑料熔融过程不长，适合注塑成型。
  每个尺寸精度等级公差是不同的，有些属于一般精度，有些属于高精度。根据实际的公差计算。
  草案PP属于结晶热塑性塑料。成型收缩率小。因此，模具型腔和型芯采取统一草案1°。

  通过三维软件建模设计分析计算得
    塑件体积：V塑 =3.59cm3
    塑件质量：M塑 =ρV塑 =3.59×0.90=3.23g
    式中：ρ取0.90g/cm3。
