汽车车身覆盖件冲压成形工艺分析及模具设计(含SolidWorks三维图)

汽车车身覆盖件冲压成形工艺分析及模具设计(含SolidWorks三维图)(任务书,开题报告,外文翻译,论文说明书15000字,SolidWorks三维图)
摘 要

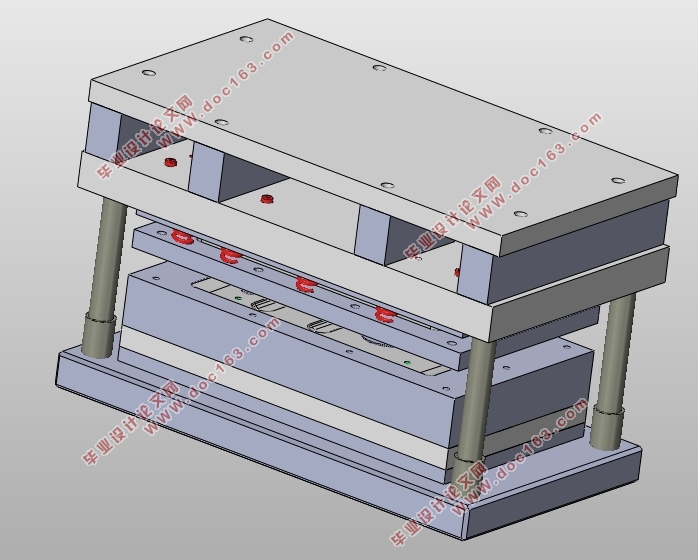

本次设计是汽车车身覆盖件复合模具设计，该冲压零件产品需要进行冲孔、压筋、落料，通过对覆盖件产品进行复合模具设计，掌握冲压模具设计流程、冲压零件成型特点和成型过程。复合模具由于生产效率高，批量生产成本低、操作安全方便且产品质量稳定性高等优点被大量使用。
本次毕业设计将详细介绍覆盖件工艺方案分析、材料利用率计算、冲压模具结构设计、模具板料中冲裁力、切边、压筋力、翻孔力等计算、冲裁压力机选择和校核、模具凸模和凹模成型尺寸计算、凹模长宽高尺寸计算、标准模架选择和校对、模具各模板计算和选型、板料定位系统设计、模具导向系统设计、产品出件和顶出方式设计等
本文研究内容
本次毕业设计课题覆盖件冲零件冲压模具设计，该零件要用在曲柄压力机上采用手动送料方式冲压，分析零件冲裁工艺性，对该零件提出3套冲压工艺方案对比，并且最终确定最佳方案，对零件进行展开图计算、确定零件料带尺寸、各工序成形力计算、压力机选用、模具类型及结构形式的确定，模具主要零件的确定。
2.1产品材料和性能分析 [来源：http://think58.com]

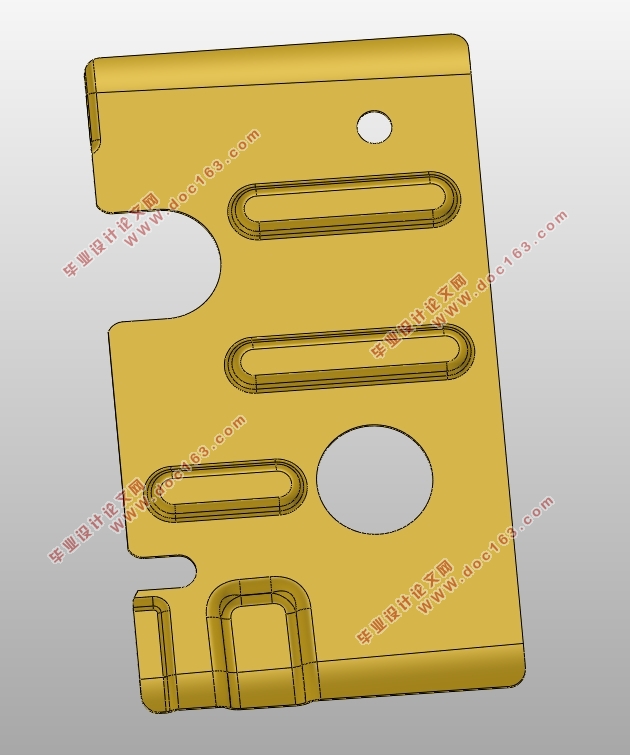

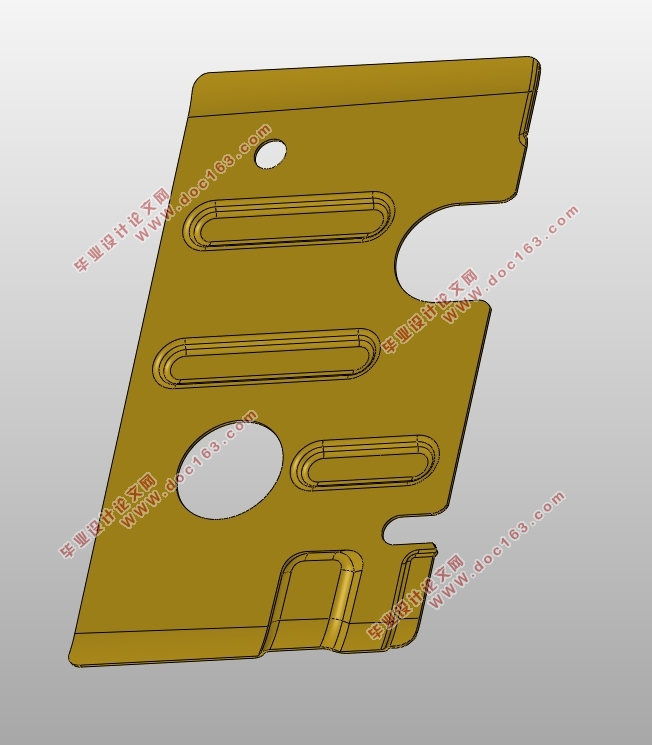

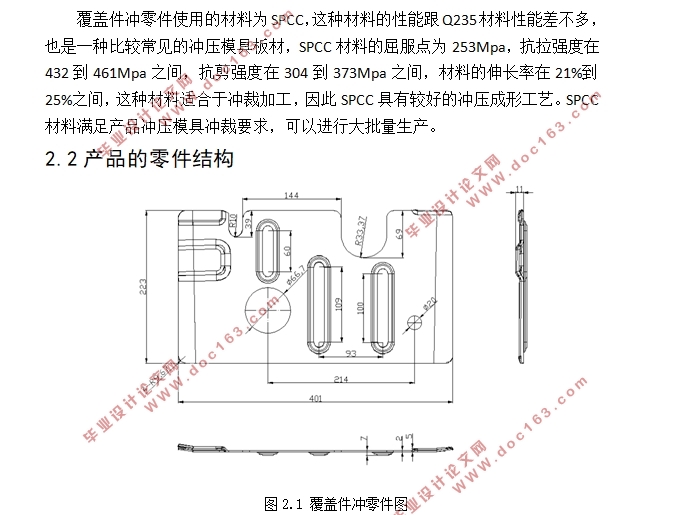

覆盖件冲零件使用的材料为SPCC，这种材料的性能跟Q235材料性能差不多，也是一种比较常见的冲压模具板材，SPCC材料的屈服点为253Mpa，抗拉强度在432到461Mpa之间，抗剪强度在304到373Mpa之间，材料的伸长率在21%到25%之间，这种材料适合于冲裁加工，因此SPCC具有较好的冲压成形工艺。SPCC材料满足产品冲压模具冲裁要求，可以进行大批量生产。
