豆浆机盖注塑模具设计(含CAD零件图装配图,UG三维图,PROE,模流分析)

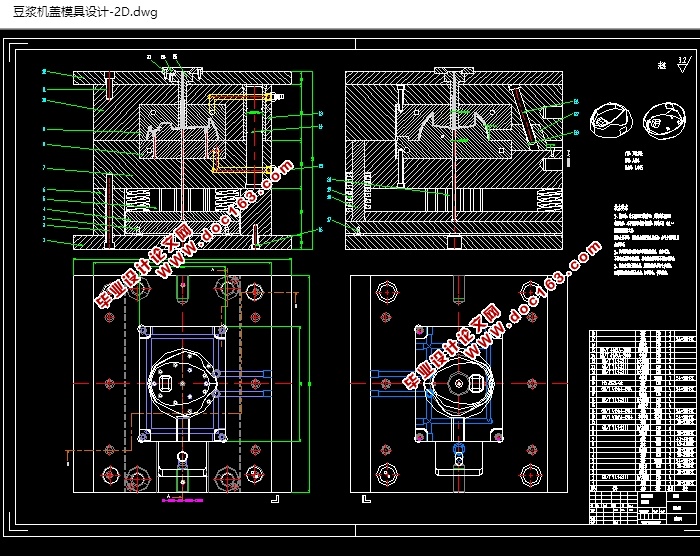

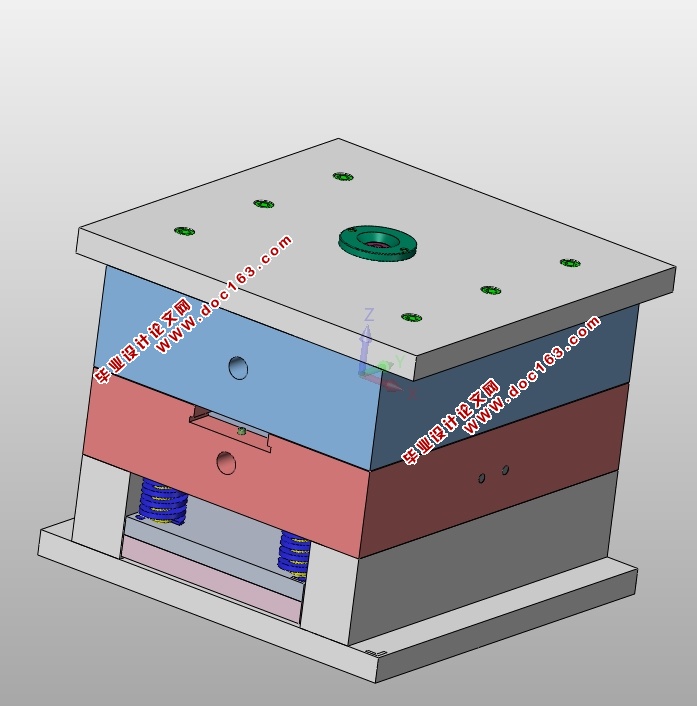

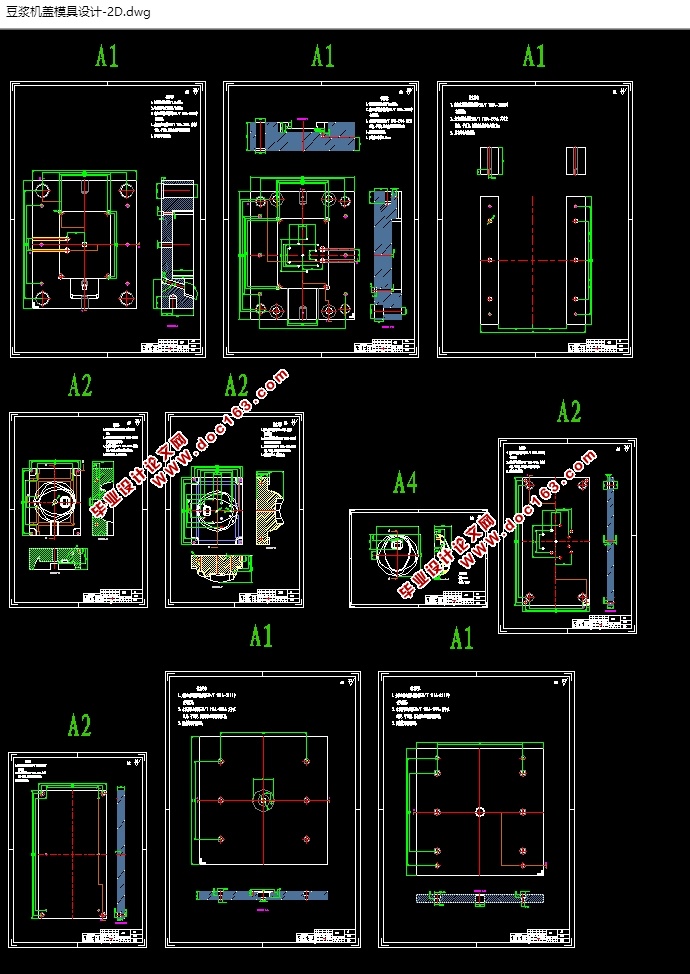

豆浆机盖注塑模具设计(含CAD零件图装配图,UG三维图,PROE,模流分析) (任务书,论文说明书18700字,CAD图纸11张,UG三维图,模流分析)　　　
摘要及关键词
【摘要】根据塑料制品的要求，了解塑件的用途，分析塑件的工艺性、尺寸精度等技术要求，考量塑件制件尺寸。本模具采用一模一腔，侧浇口进料，注射机采用海天HTF200XB型号，设置冷却系统，CAD和UG绘制二维总装图和零件图，选择模具合理的加工方法。附上说明书，系统地运用简要的文字，简明的示意图和和计算等分析塑件，从而作出合理的模具设计。
【关键字】机械设计；模具设计；CAD绘制二维图；UG绘制3D图

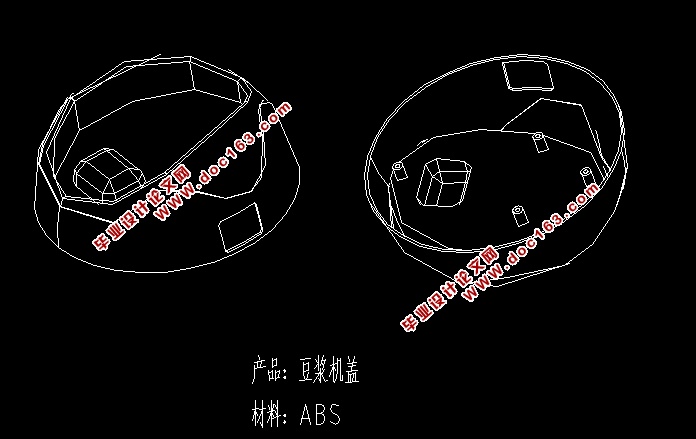

注塑零件3D图
在模具设计之前需要对塑件的工艺性如形状结构、尺寸大小、精度等级和表面质量要进行仔细研究和分析，只有这样才能恰当确定塑件制品所需的模具结构和模具精度。

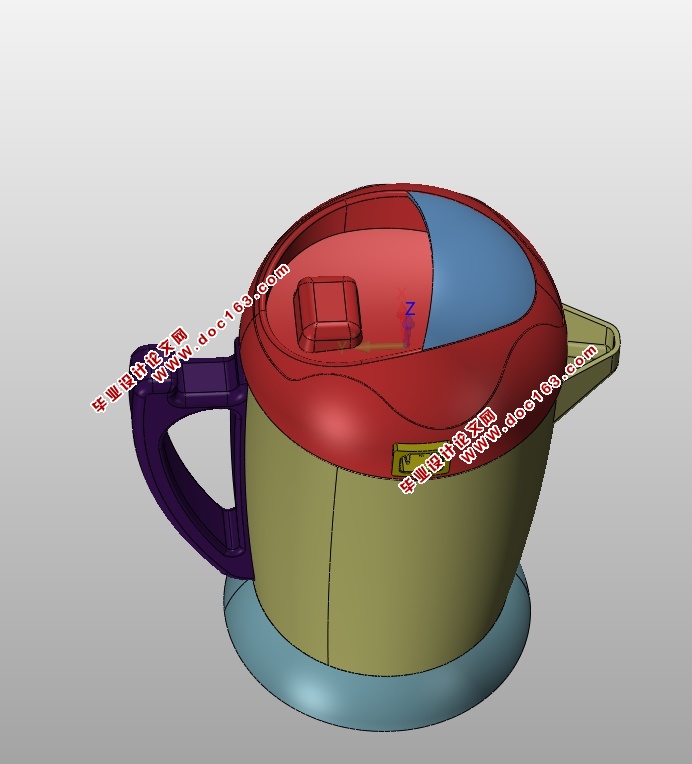

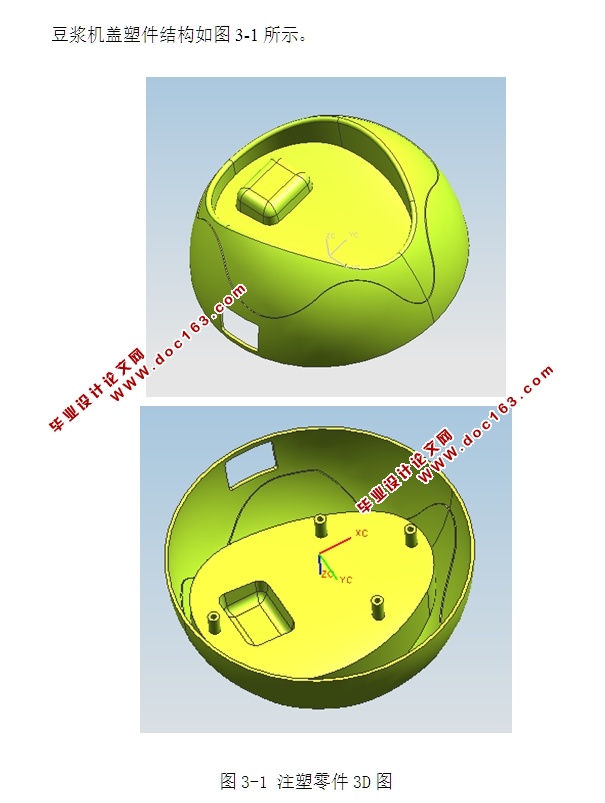

本设计课题-豆浆机盖如图所示，具体结构和尺寸详见图纸，该塑件结构简单，生产量大，要求较低的模具成本，成型容易，精度要求不高。
二、塑料名称
根据各材料的注塑性能及加工使用性能，综合市场价格，选择材料为ABS。
