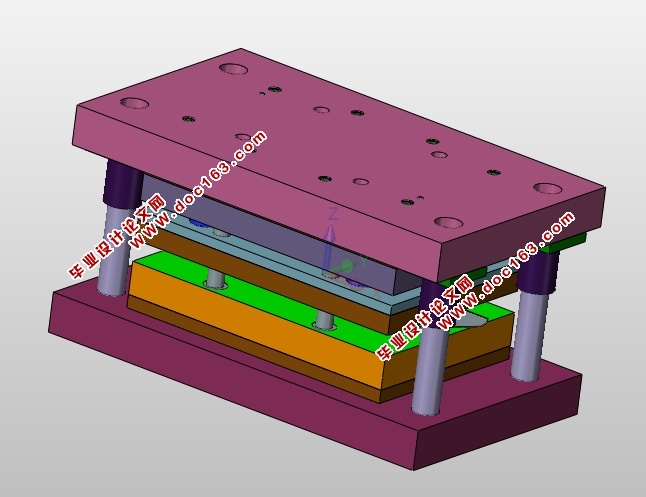

弯曲冲孔件模具结构设计(含CAD零件装配图,UG三维图)

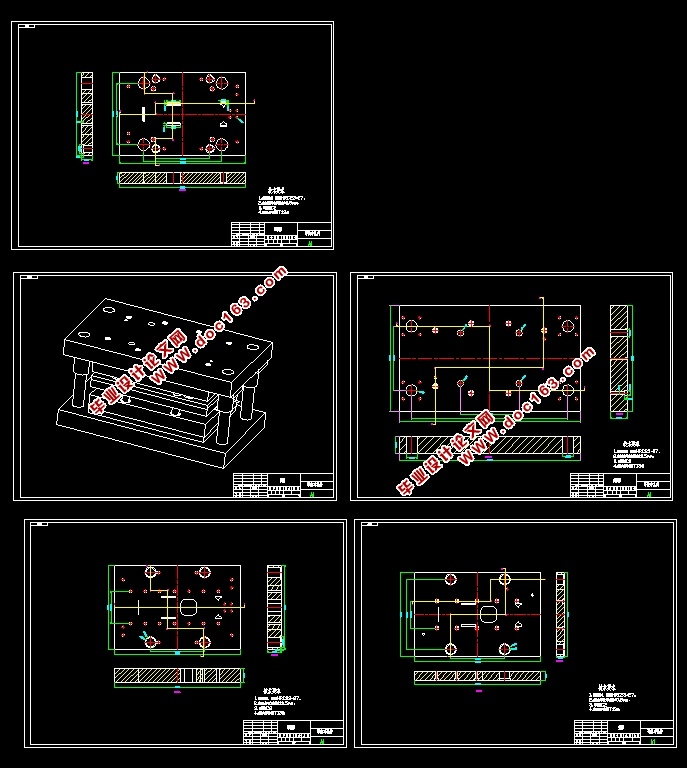

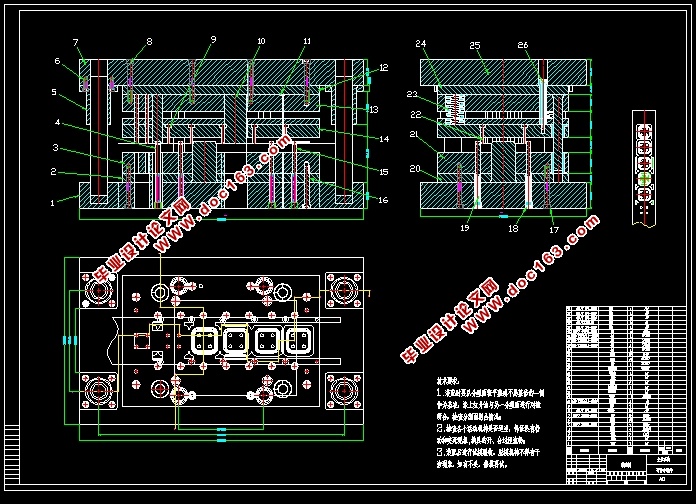

弯曲冲孔件模具结构设计(含CAD零件装配图,UG三维图)(论文说明书8400字,CAD图纸6张,UG三维图)
冲裁件及其技术要求

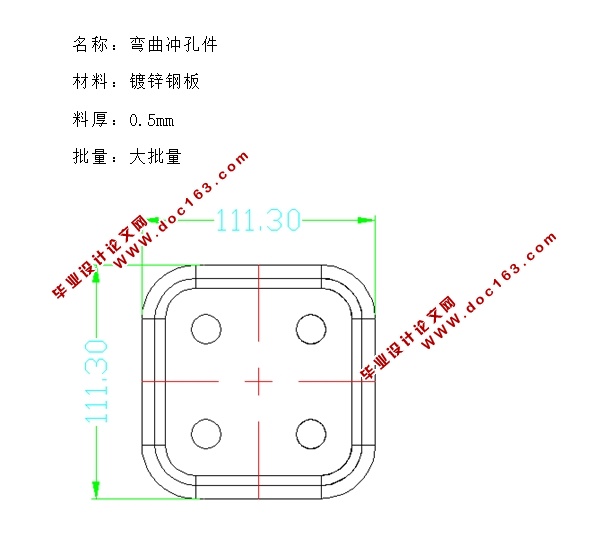

名称：弯曲冲孔件
材料：镀锌钢板
料厚：0.5mm
批量：大批量
零件结构工艺分析
零件形状简单、对称，材料是一个商标的镀锌钢板，T = 0.5mm的碳素结构钢，具有良好的冲压性能，适合冲裁，从表2-1和2-2，形状和尺寸公差IT11冲压，冲压中心和边缘的距离小于或等于50mm，+ /宽容0.5毫米。查表2-3、2-4、冲裁r0.25mm最小圆角半径、冲压和拉伸的最小尺寸为0.35mm，通过准确和详细的图纸标注尺寸公差的水平相比，零件精度要求可以在普通冲孔落料是保证。此外，标签的大小，生产量等，都符合消隐的技术要求。由于本工件有冲压件，也有绘制2个工序，因此可使用冲孔拉伸级进冲模进行加工，而且一次。
