连接板冲压模具(落料弯曲模)设计(含CAD零件装配图,UG三维图)

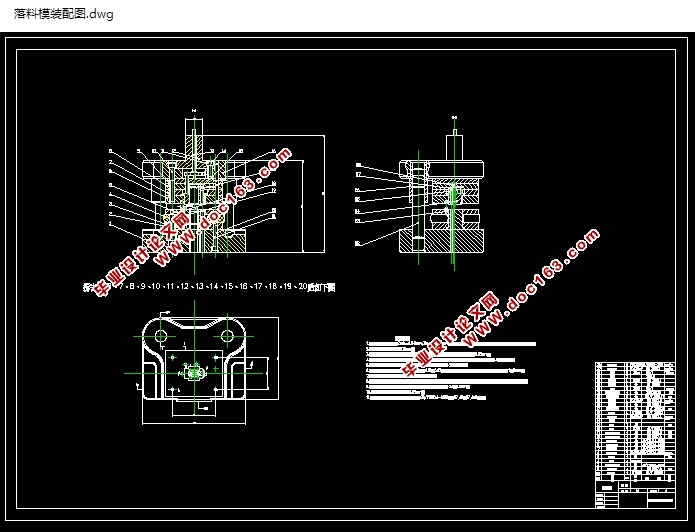

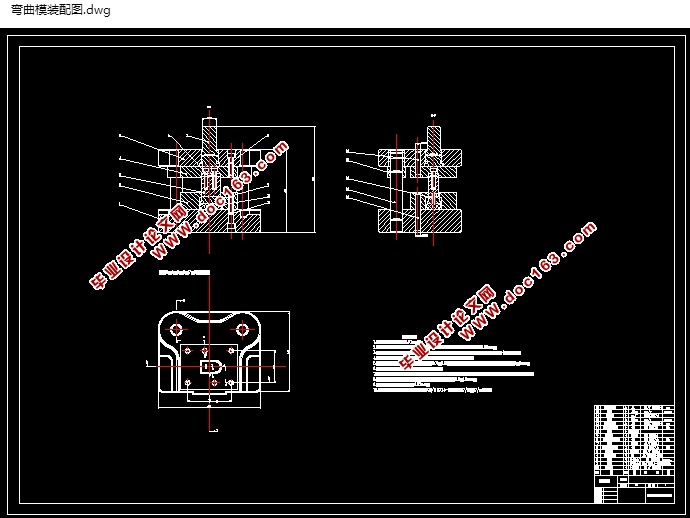

连接板冲压模具(落料弯曲模)设计(含CAD零件装配图,UG三维图)(任务书,论文说明书13100字,CAD图纸5张,UG三维图)

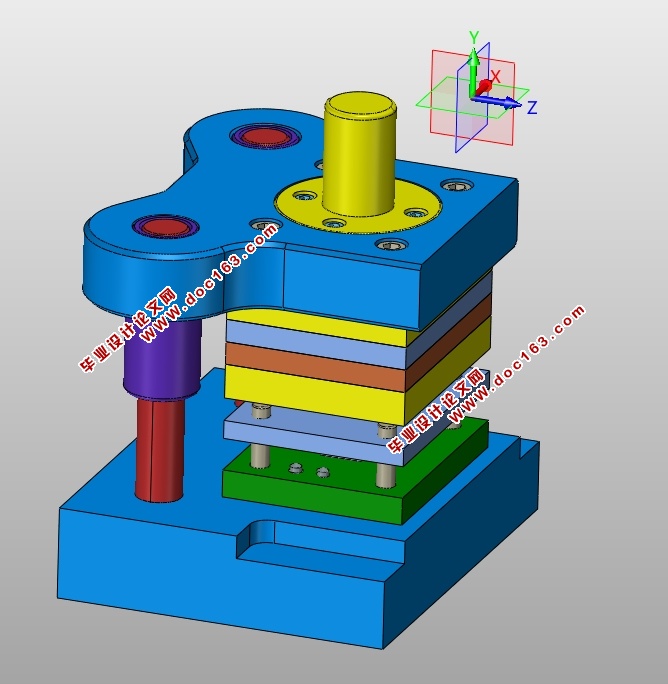

本次毕业设计的方向是设计一款冲压模具，首先对冲压件进行分析，通过对模具的一般精度的分析，得到的零件的尺寸精度，可以满足精度要求的零件。根据零件的形状、尺寸和质量的要求，先选择合理的的冲压冲孔方案。在设计冲压模具时，不仅只考虑零件能满足使用要求，而且要保证模具的使用寿命。详细叙述了模板、冲头、冲床、卸料、排样和工艺参数的选择和计算的重要组成部分，介绍了其机构的设计过程，确定工艺方案、毛坯尺寸、布置图、压力中心的计算、冲孔模的加工计算、冲孔模凸模的凸模尺寸、冲孔设备的选择、模具的整体结构模具，主要零件的设计与选择，模具的制造和装配等。
关键词：落料模；模具设计；冲压冲孔；冲孔；排样

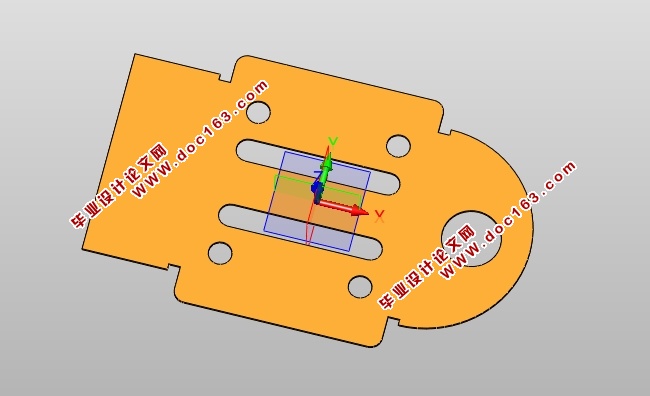

冲孔件及其技术要求
冲孔件的制作通常为大批量生产，此时便对器件的设计，选材，料厚有严格的要求。考虑到以上因素，设计一个连接板，材料选择为镀锌钢板，材料厚度为1mm，

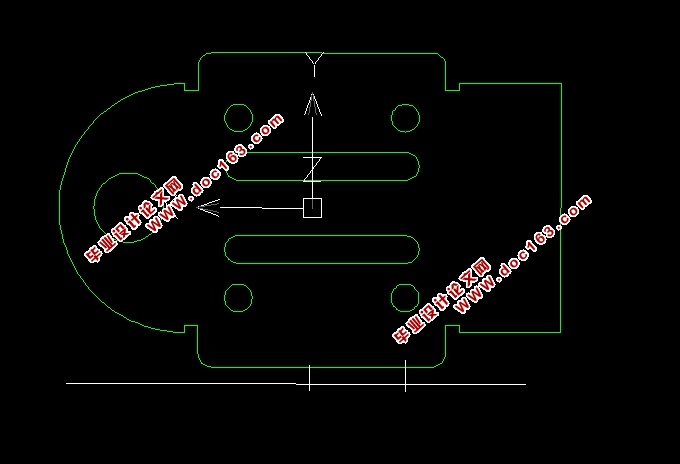

2.2 零件结构工艺分析
零件形状简单、对称，材料是一个商标的镀锌钢板，T = 1mm的碳素结构钢，具有良好的冲压性能，适合冲孔，从表1和2，形状和尺寸公差IT11冲压，冲压中心和边缘的距离小于或等于50mm，宽度0.5毫米。查表1、2冲孔r0.25mm，根据模具数表得最小圆角半径、冲压和冲孔的最小尺寸为0.35mm，通过准确和详细的图纸标注尺寸公差的水平相比，零件精度要求可以在普通冲孔落料是保证。此外，标签的大小，生产量等，都符合消隐的技术要求。由于本工件有冲压件，也有绘制2个工序，因此可使用冲孔冲孔级进冲模进行加工，而且一次。
