DESIGN OF INJECTION MOID FOR PLASTIC BOIT
摘要
模具是大批量生产时用的设备，在使用模具后，可以反复生产形状、尺寸相同的零部件。模具利用材料塑性来进行加工的，减少了切削这一加工工序，因此用模具生产可以简化工序，成本低廉，进而提高了生产效率。本次设计的塑料螺栓绝缘性好，不导电，耐酸碱性能好，因此适用于医疗器械行业、电子行业、汽车行业、家用电器、航天航空行业、石油化工工业、通讯行业、船舶行业等。

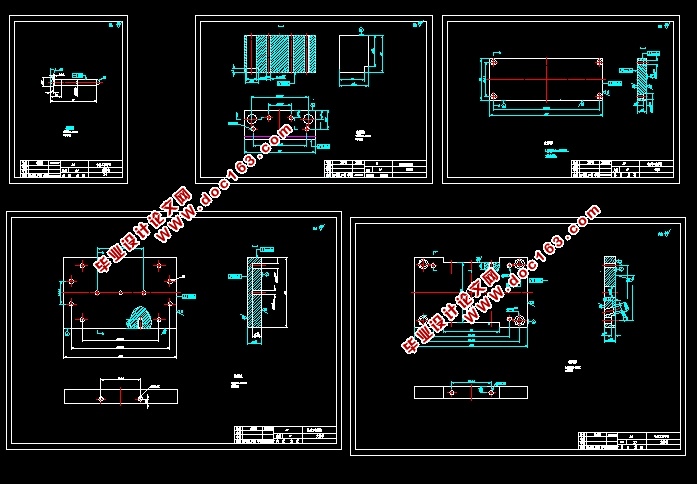

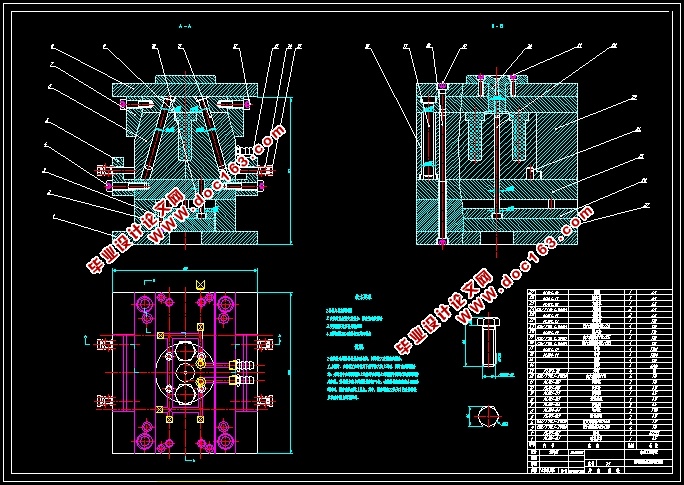

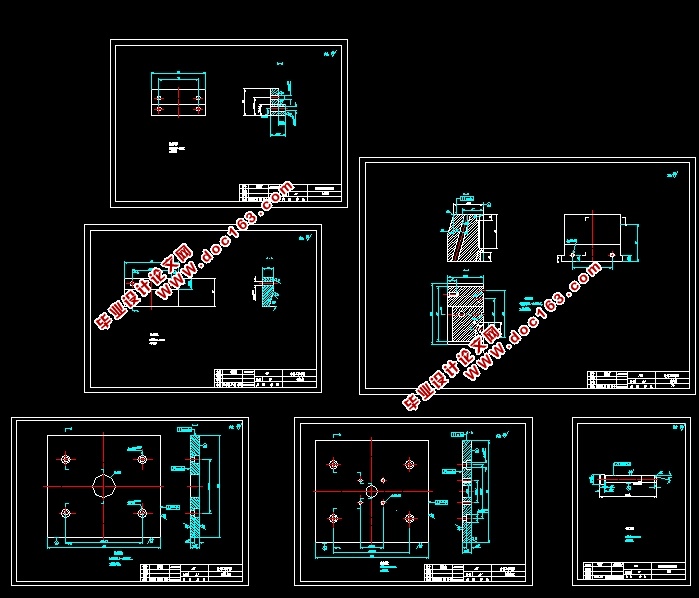

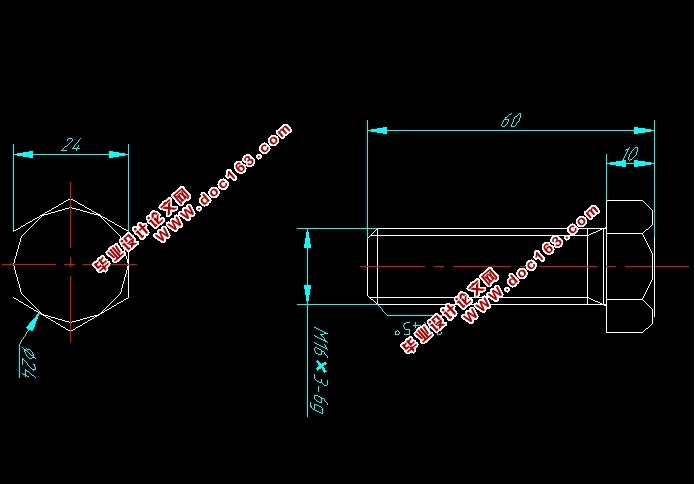

在本次塑料螺栓的注塑模设计中，通过测绘塑件，使用Pro-e设计塑料螺栓三维图，使用CAD设计塑料螺栓注塑模具装配图、成型零件图。该设计中，完成塑料螺栓的工艺性分析，凸、凹模、冷却系统、注塑模结构、浇注系统、模具零件、排气系统、脱模机构等等，一系列的设计。所有的设计中，浇注系统和冷却系统的设计是注塑成型工艺中最重要的设计，浇注系统直接对塑件的成型质量，以及塑料螺栓的生产效率产生影响；而冷却系统中的温度的设计将决定塑料熔体的固化时间以及塑料螺栓的生产效率。通过本次的塑料螺栓注塑模设计，较为全面的了解当前国内外塑料模具的现状和发展前景，掌握了塑料注塑成型的过程，注塑模具的基本结构，塑料材料的工艺成型特性。经过一系列的设计，设计出成本低廉、质量优良、生产效率高的塑料螺栓。 [资料来源：http://think58.com]

关键词 塑料螺栓；注射模；设计；ABS

Abstract
Mold is a mass production equipment, after the use of mold, can repeatedly produce parts of the same shape and size. Mold use throughout our daily life, as long as there are a large number of repeated production of the same products need to use the mold. The mould is processed by material plasticity, which reduces the cutting process. Therefore, the mould production can simplify the working procedure, reduce the cost and improve the production efficiency. This design of plastic bolt insulation, non-conductive, good acid and alkali resistance, so suitable for the medical equipment industry, electronics industry, automotive industry, home appliances, aerospace industry, petrochemical industry, communication Communication industry, ship industry, etc.
In the injection mould design of plastic bolt, through surveying and mapping plastic parts, using Pro-e to design 3D drawing of plastic bolt, using CAD to design assembly drawing of plastic bolt injection mould, forming part drawing.In this design, the process analysis of plastic bolt, convex, concave die, cooling system, injection mould structure, pouring system, die parts, exhaust system, demoulding mechanism and so on, a series of designs are completed.In all the design, the design of pouring system and cooling system is the most important design in the injection molding process, the casting system directly affects the molding quality of plastic parts and the production efficiency of plastic bolts.Through the design of injection mould for plastic bolt, the present situation and development prospect of plastic mold at home and abroad are comprehensively understood, the process of plastic injection molding, the basic structure of injection mould and the technological characteristics of plastic material are grasped. Through a series of designs, the plastic bolts with low cost, good quality and high production efficiency have been designed. [资料来源：THINK58.com]

Keywords  plastic bolt  injection mold  design  ABS

塑料由高分子合成树脂组成，在一定温度和压力下，塑料颗粒就变为塑料熔体了。将这些熔体注入到模具里面，就可以加工成为任何我们需要的产品了。熔体固化后，塑件形状稳定。塑料的优点非常多，它的密度不大，质量很小，并且比强度好，绝缘性也是非常好的，介电损耗不高，化学稳定性非常好，无论是减摩性还是耐磨性都是非常好的，对振动的降低，还有隔绝声音的性能都非常好的。还有，塑料还能够防止水，潮气的渗入，避免透气，避免辐射的功能。

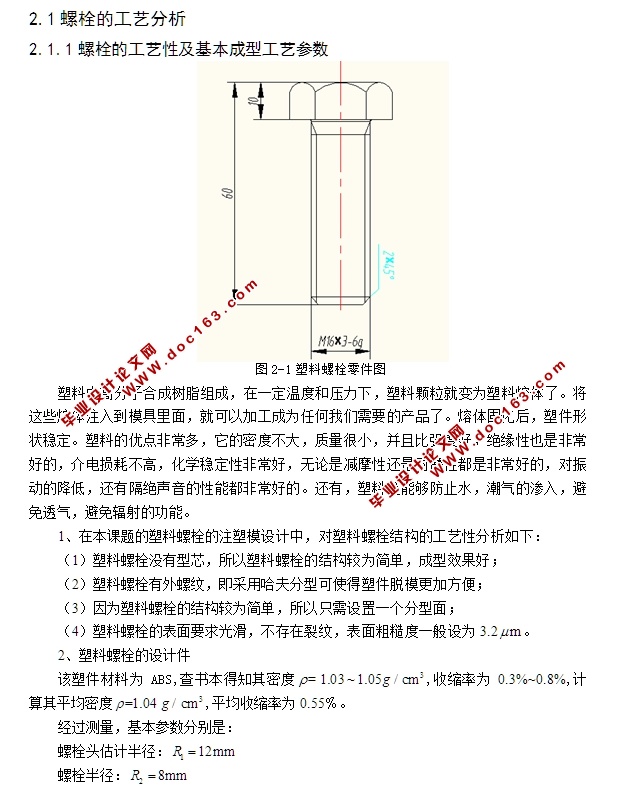

1、在本课题的塑料螺栓的注塑模设计中，对塑料螺栓结构的工艺性分析如下：
（1）塑料螺栓没有型芯，所以塑料螺栓的结构较为简单，成型效果好；
（2）塑料螺栓有外螺纹，即采用哈夫分型可使得塑件脱模更加方便；
（3）因为塑料螺栓的结构较为简单，所以只需设置一个分型面；
（4）塑料螺栓的表面要求光滑，不存在裂纹，表面粗糙度一般设为3.2 。
2、塑料螺栓的设计件
该塑件材料为ABS,查书本得知其密度   ,收缩率为0.3%~0.8%,计算其平均密度  ,平均收缩率为0.55﹪。
  [资料来源：http://www.THINK58.com]

[资料来源：THINK58.com]
