T形垫片(衣柜门扣垫片)的冲压模具设计(含CAD零件图装配图)

T形垫片(衣柜门扣垫片)的冲压模具设计(含CAD零件图装配图)(论文说明书15000字,CAD图纸12张)
摘  要

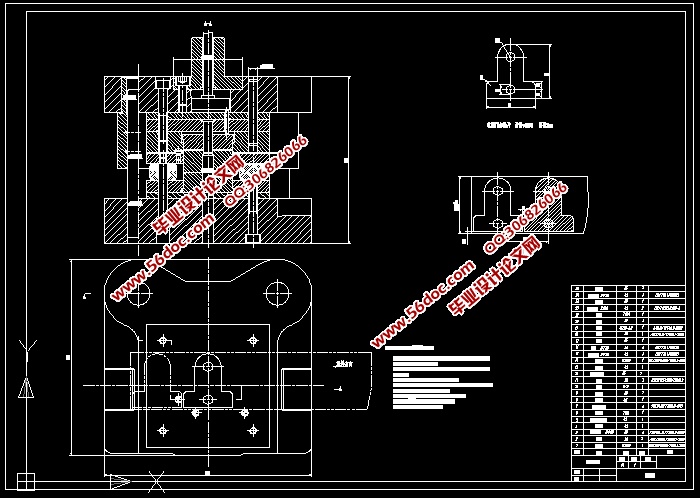

本文对T形垫片的冲压模具设计进行了简要的分析，首先根据工件图算工件的展开尺寸，在根据展开尺寸算该零件的压力中心，材料利用率，画排样图。根据零件的几何形状要求和尺寸的分析，采用复合模冲压，这样有利于提高生产效率，模具设计和制造也相对于简单。当所有的参数计算完后，对磨具的装配方案，对主要零件的设计和装配要求技术要求都进行了分析。在设计过程中除了设计说明书外，还包括模具的装配图，非标准零件的零件图，。

关键词：复合模 ；冲压模具 ；设计

2.2.1 零件技术条件

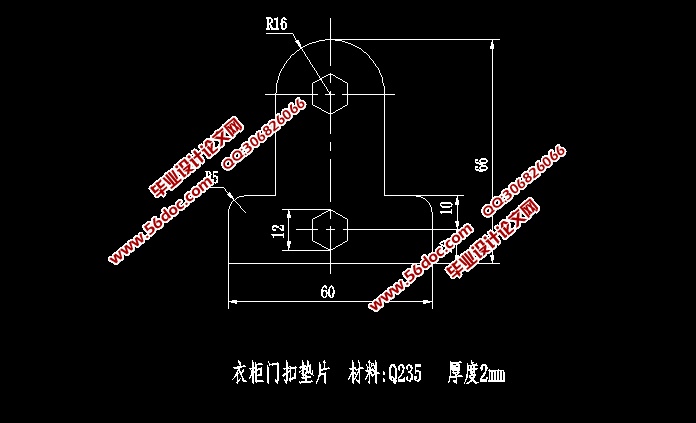

（1）零件厚度：2mm。
（2）零件材料：Q235钢。
（3）零件精度等级：IT14级。
（4）生产批量：50万件。
2.2.2 零件的工艺分析
（1）零件材料：该零件材料选用Q235，是碳素结构钢，属于低碳钢。经查阅资料，其力学性能指标为：抗剪强度为303—372MPa，抗拉强度为 375—460MPa，屈服强度为235MPa，伸长率为26—31%，可知韧性和塑性较好，有一定的伸长率，具有良好的焊接性能和热加工性。宜于制作各种冷冲压零件。

[资料来源：THINK58.com]


（2）零件结构:由零件图可知，该零件结构简单，并且该制件只有冲孔、落料两道工序。
（3）零件公差：按IT12级确定工件尺寸的公差。尺寸精度一般，普通冲裁完全能够满足要求。
（4）结论：可以冲裁。


[资料来源：THINK58.com]
