手机保护壳注塑模具设计(含CAD零件装配图,SolidWorks三维)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

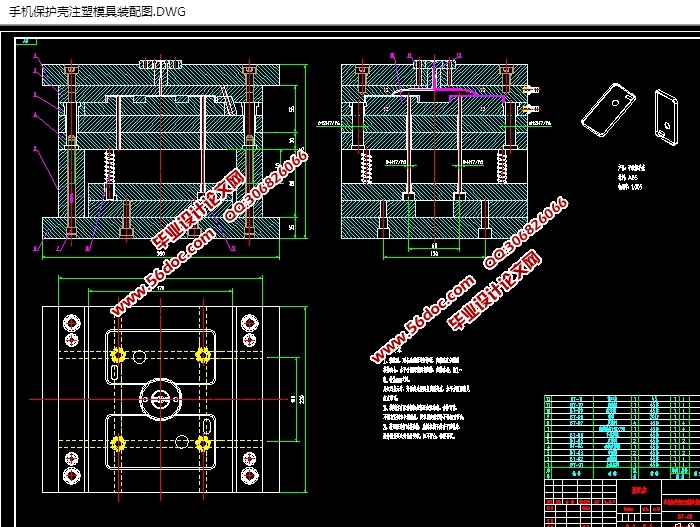

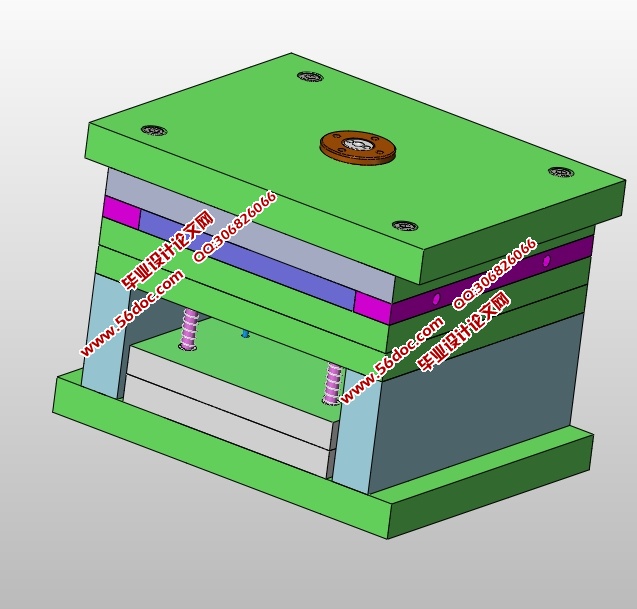

手机保护壳注塑模具设计(含CAD零件装配图,SolidWorks三维图)(论文说明书8100字,CAD图纸9张,SolidWorks三维图)
摘要
在人们的日常生活中,塑料制品的应用随处可见,大到我们家用的冰箱,洗衣机,小到家庭用筷子和碗。都有塑料模具的影子。本论文以手机保护壳为原型进行塑料模具的设计,包括其材料成型工艺的分析,分型面的选择,浇筑系统的设计,以及最后的注塑机的校核计算和注射量的计算等等,本文采用自上而下的模具设计方法,通过理论联系实际的工作方法,设计出合理的手机保护壳注塑模具。
关键词:塑料模具;注塑机;塑件;模具。

塑件的工艺分析

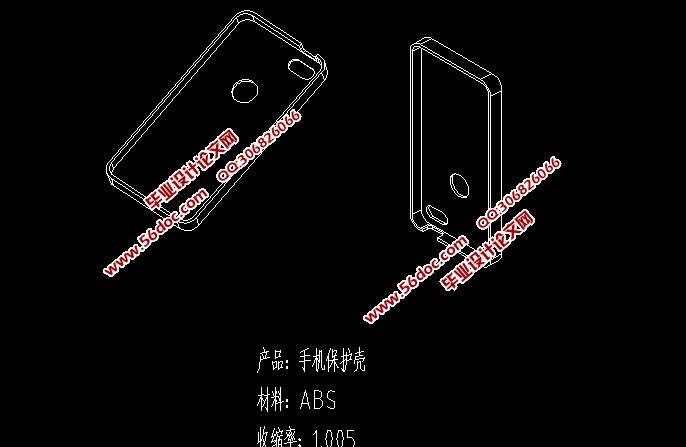

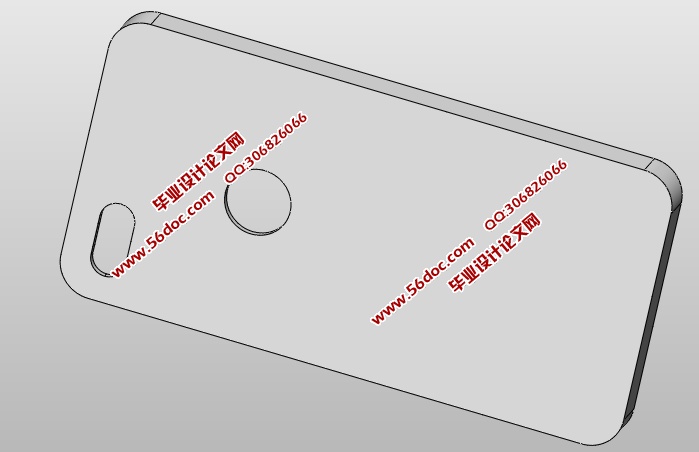

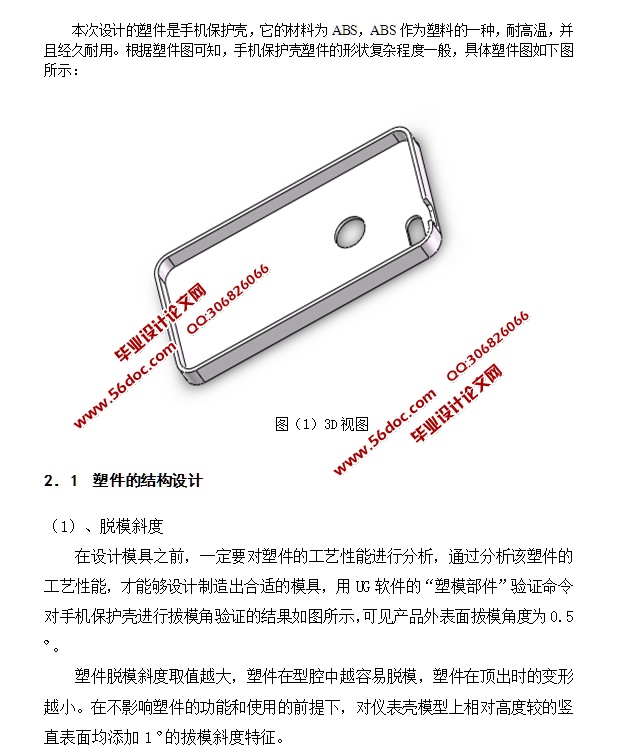

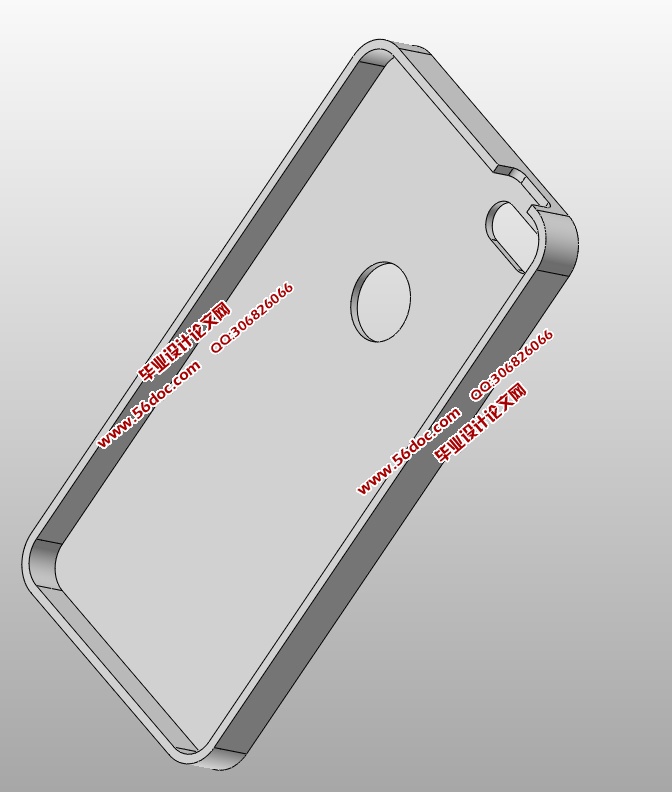

本次设计的塑件是手机保护壳,它的材料为ABS,ABS作为塑料的一种,耐高温,并且经久耐用。根据塑件图可知,手机保护壳塑件的形状复杂程度一般,具体塑件图如下图所示:
2.1  塑件的结构设计
(1)、脱模斜度
在设计模具之前,一定要对塑件的工艺性能进行分析,通过分析该塑件的工艺性能,才能够设计制造出合适的模具,用UG软件的“塑模部件”验证命令对手机保护壳进行拔模角验证的结果如图所示,可见产品外表面拔模角度为0.5º。
塑件脱模斜度取值越大,塑件在型腔中越容易脱模,塑件在顶出时的变形越小。在不影响塑件的功能和使用的前提下,对仪表壳模型上相对高度较的竖直表面均添加1 º的拔模斜度特征。
