ADSL面壳注塑模具设计(含CAD零件装配图,SolidWorks三维图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

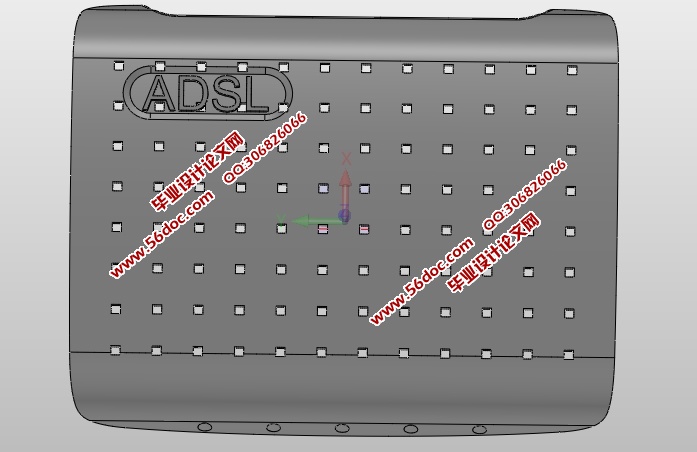

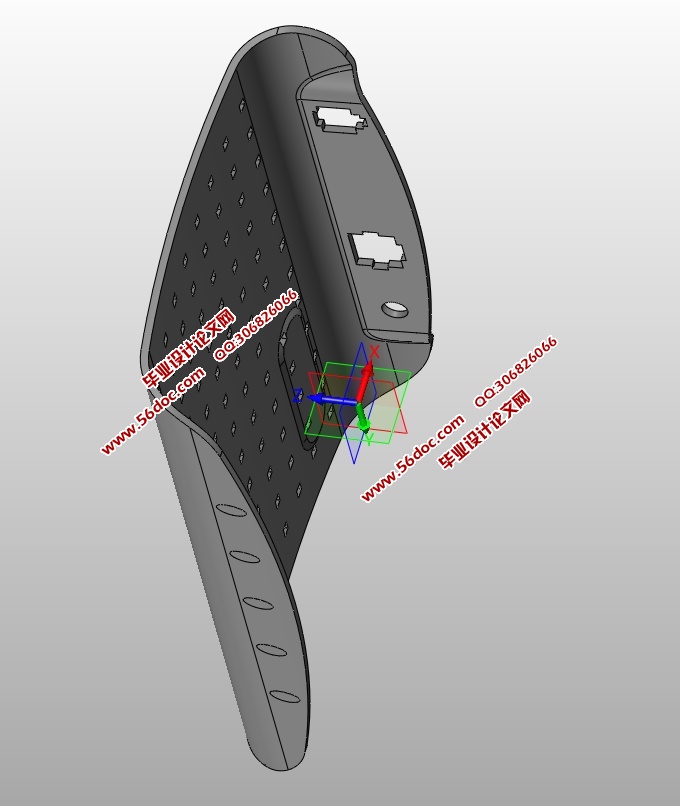

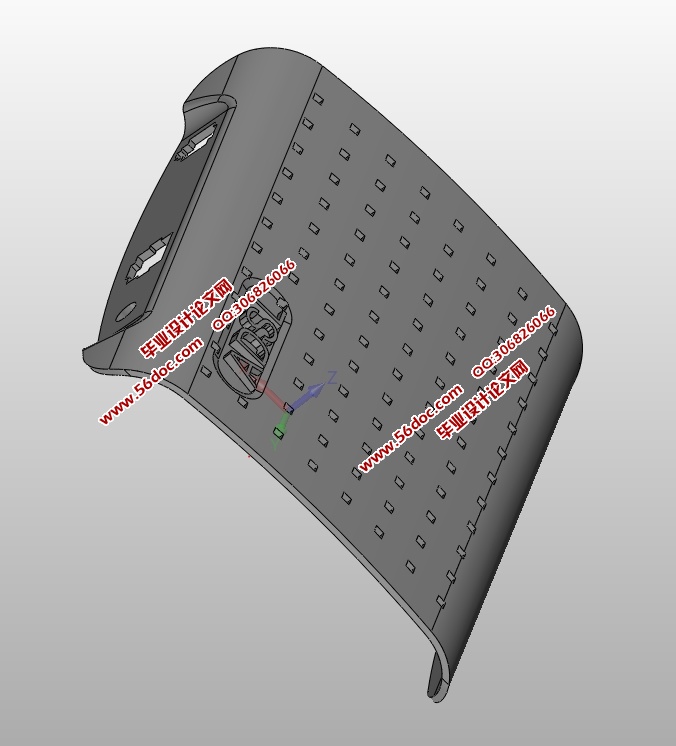

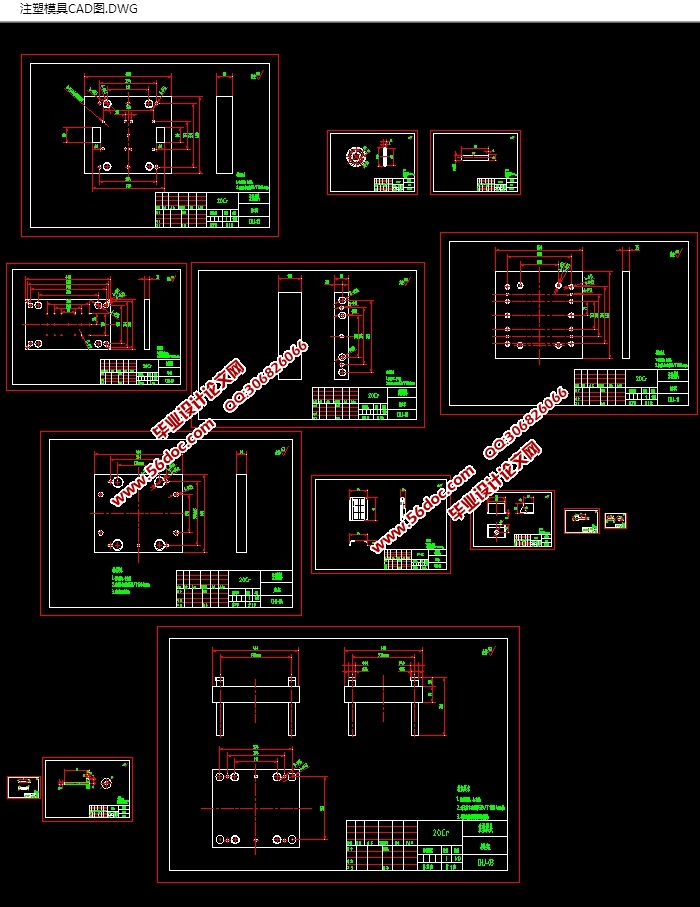

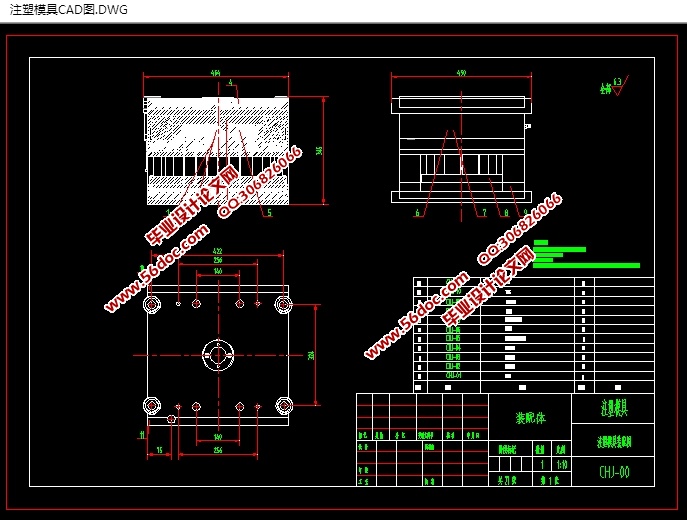

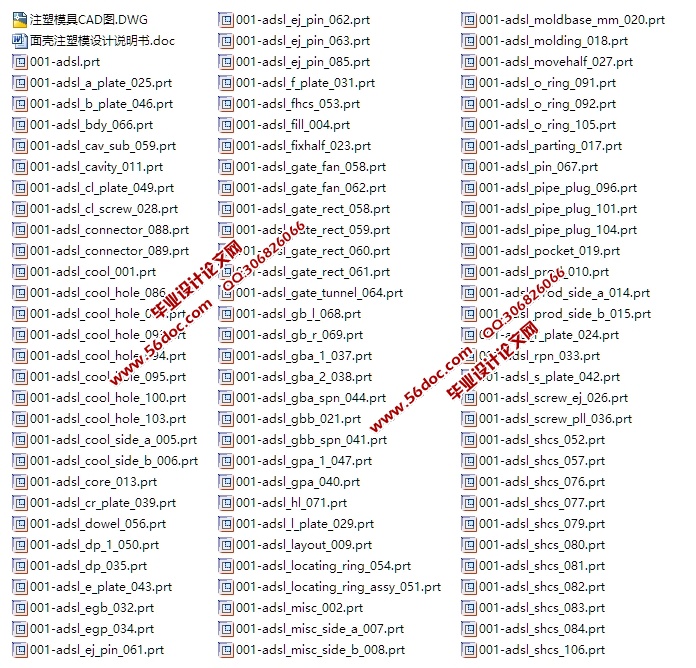

ADSL面壳注塑模具设计(含CAD零件装配图,SolidWorks三维图)(论文说明书16000字,CAD图纸15张,SolidWorks三维图)
本文设计的内容就是ADSL面壳注塑模具,材料为ABS,根据其结构形状特点以及通过对ADSL面壳成型工艺的正确分析,确定型腔的总体布局,选择分型面,确定脱模方式,设计浇注系统等;同时本文对注塑模具进行简要介绍,对注塑模具中的主要零件进行设计计算,在设计过程中着重考虑其生产实际中的经济性和合理性。
关键词:塑料模具、注射成型、分型面

塑件的表面质量
塑件的表面粗糙度,除了在成型时从工艺上尽可能避免冷疤,波纹等疵点外,主要的由模具的表面的粗糙度决定。塑件的表观缺陷是其特有的质量指标,包括缺料,溢料与飞边,凹陷与缩瘪,气孔,翘曲等。模具的腔壁表面粗糙度是塑件表面粗糙度的决定性因素,通常要比塑件高出一个等级。由于该制品为一般日常生活用品,对表面粗糙度要求不高,取塑件表面粗糙度为0.8 m。
