托板冲压模具的设计(附答辩)(含CAD零件装配图)

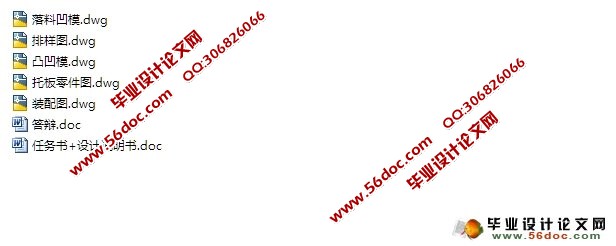

托板冲压模具的设计(附答辩)(含CAD零件装配图)(任务书,设计说明书9300字,CAD图纸5张)
设计的该模具是根据市场要求所设计的，通过对零件的认识可知，该零件所用的材料是Q235号钢，生产批量为大批量生产，再经过方案比较，故选择连续冲裁作为该副模具工艺生产方案即容易加工又便于经济；经过计算分析完成该模具的主要设计计算；选出符合该模具的定位方式、卸料出件方式导向方式；设计模具的工作部分即凸、凹模的设计，选择模具的材料即确定每个零部件的加工方案；仅接着根据模具的装配原则，完成模具的装配装配模具试冲，通过试冲可以发现模具设计和制造的不足，并找出原因给予纠正，并对模具进行适当的调整和修理。

关键词：托板，模具，冲压
  [版权所有：http://think58.com]

目  录
摘  要    II
1 冲裁工艺性分析    1 [资料来源：http://think58.com]
2 冲裁工艺方案及模具结构形式的确定    2
3 主要设计计算    4
3.1排样方式的确定及其计算    4
3.2冲压力的计算    6
3.3压力中心的确定及相关计算    7
3.4工作零件刃口尺寸及公差的计算    8
3.5确定各主要零件结构尺寸    11
4 标准件及其的冲压设备选定    14
4.1定位零件的确定    14
4.2卸料与推件零件    14
4.3模柄的确定    15
4.4模架的选择    15
4.5上下模座、导柱导套确定    16
4.6闭合高度的确定    16
4.7冲压设备的选择    17
4.8模具材料的选择原则    17
5 绘制模具总装图    19
6 模具主要零件加工工艺规程的编制    20
6.1落料凹模加工工艺规程的编制    20
7 模具的装配和冲裁模具的试冲    23
7.1模具的装配    23 [来源：http://www.think58.com]
7.2 冲裁模具的试冲与调试    24
致  谢    27
参考文献    28
