电机下平衡块零件冲压成形工艺及模具设计(含CAD零件装配图)

电机下平衡块零件冲压成形工艺及模具设计(含CAD零件装配图)(任务书,开题报告,中期检查表,论文说明书11200字,CAD图纸8张)
冲裁模设计与制造

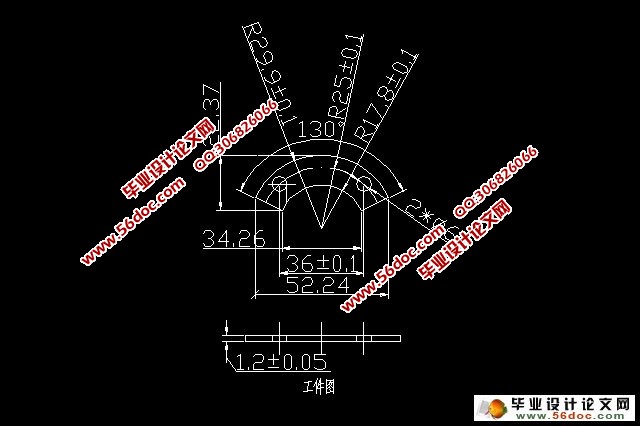

工件名称：电机下平衡块
生产批量：大批量
材料：Q235-A钢 材料厚度：1.2mm

此工件只有落料和冲孔两个工序。 材料为Q235-A钢，具有良好的冲压性能，适合冲裁。工件结构相对简单，有两个φ6mm的孔；孔与孔、孔与边缘之间的距离也满足要求，最小壁厚为1.7mm(2个φ6mm的孔与外圆弧之间的壁厚)。工件的尺寸全部为自由公差，可看作IT14级，尺寸精度较低，普通冲裁完全能满足要求。
  [版权所有：http://think58.com]

目录

绪论 --------------------------------------------------------------------13
1   任务来源及设计意义--------------------------------15
    1.1  设计任务来源-----------------------------------------------15
     1.2  设计目的及意义------------------------------------------15
2   冲压工艺性分析及方案确定-------------------16
2.1  零件工艺性分析-------------------------------------------16
2.2   冲压工艺方案的确定-----------------------------------16
3   主要工艺参数计算------------------------------------16
    3.1  排样方式的确定及计算--------------------------------16
3.2  冲压力的计算----------------------------------------------17
3.2  压力中心的确定及计算--------------------------------17
3.3  工作零件刃口尺寸计算--------------------------------17
3.5  卸料橡皮的计算-------------------------------------------18

[资料来源：www.THINK58.com]

4   模具总体设计 ------------------------------------------18
    4.1  模具结构形式的选择-----------------------------------18
4.2  定位方式选择 --------------------------------------------18
4.3  卸料、出件方式选择 ---------------------------------19
4.4  导向方式选择 --------------------------------------------19
5   主要零件的结构设计-------------------------------19
5.1  工作零件的结构设计 ----------------------------------19
5.1.1  落料凸模的设计 ------------------------------------------19
5.1.2  冲孔凸模的设计 ------------------------------------------ 20
5.1.3  落料凹模的设计---------------------------------------------21
5.2   定位零件的设计-----------------------------------------21
5.2.1  导正销的设计-----------------------------------------------21
5.2.2  导料板的设计-----------------------------------------------22 [版权所有：http://think58.com]
5.3   卸料部件的设计-----------------------------------------22
5.3.1  卸料板的设计 ---------------------------------------------22
5.3.2  卸料螺钉的选用 ---------------------------------------- 23
5.4  模架及其他零部件设计------------------------------23

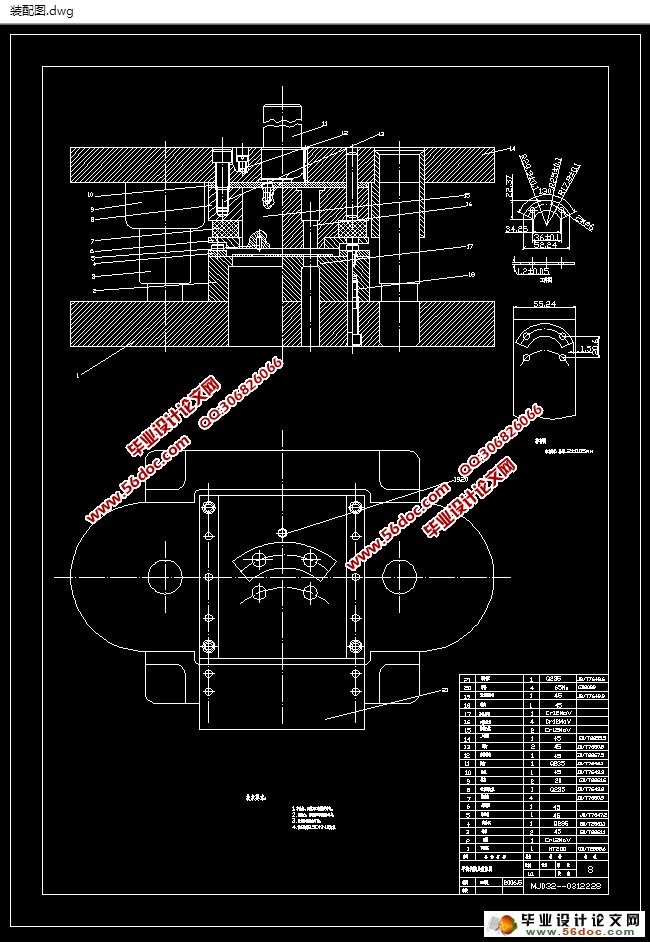

5.5   模具总装图 ----------------------------------------------23
5.6    冲压设备的选定----------------------------------------24
5.7   模具零件加工工艺 -----------------------------------24
6    模具的装配及调试---------------------------------26
    6.1  模具的装配 ------------------------------------------------25
6.2    模具的调试 -----------------------------------------------27
6.2.1  冲裁模的调试 ------------------------------------------ 27
6.2.2  冲裁时易出的问题和调试方法 ---------------------27
设计总结-----------------------------------------------------------33
致 谢-----------------------------------------------------------------34
参考文献 --------------------------------------------------------35

插图清单

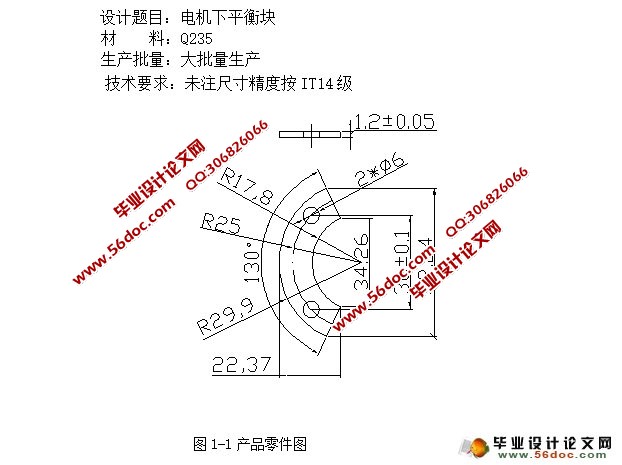

图（1.1）  产品零件图                                   15
