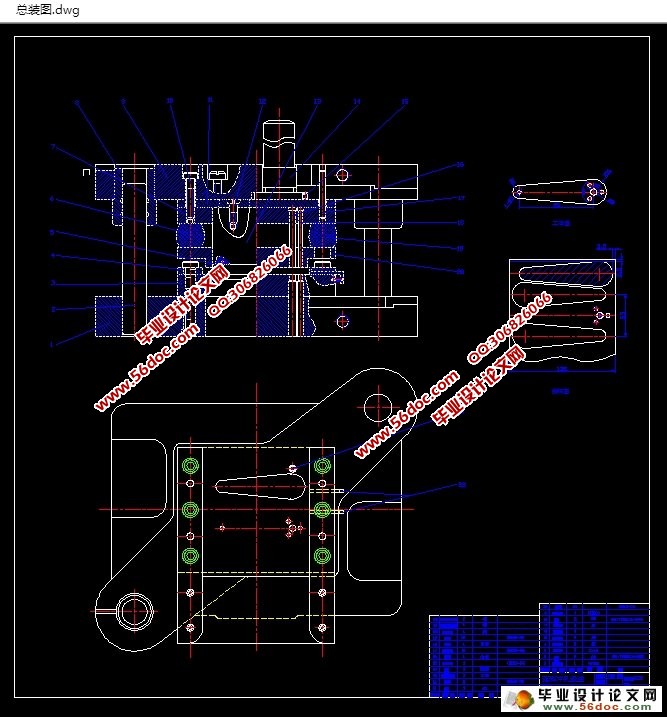

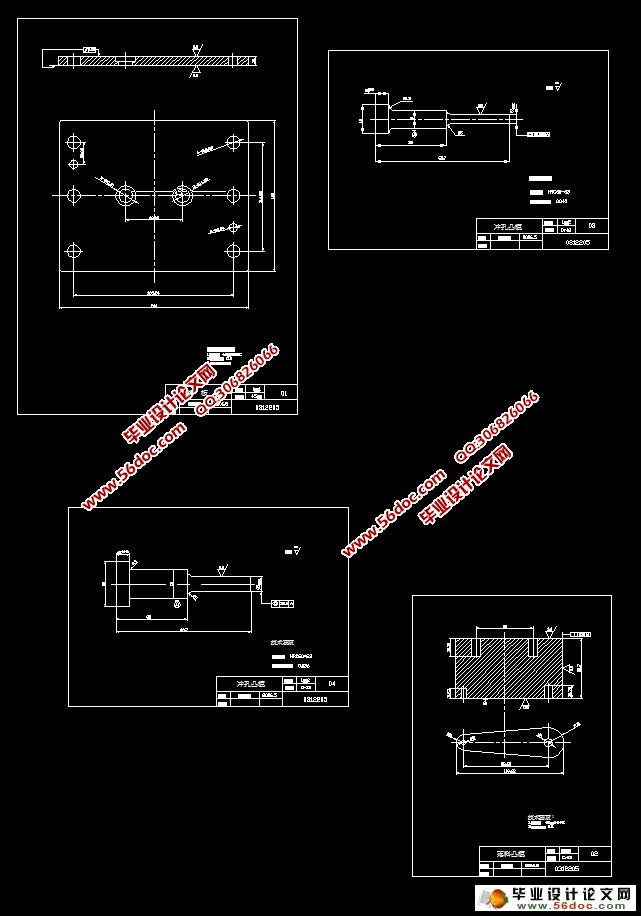

手柄落料冲孔级进模设计(含CAD零件装配图,工艺卡)

手柄落料冲孔级进模设计(含CAD零件装配图,工艺卡)(任务书,开题报告,论文说明书10200字,CAD图纸5张,工艺卡)
零件材料为10号钢板，能够进行一般的冲压加工，市场上也容易得到这种材料，价格适中。

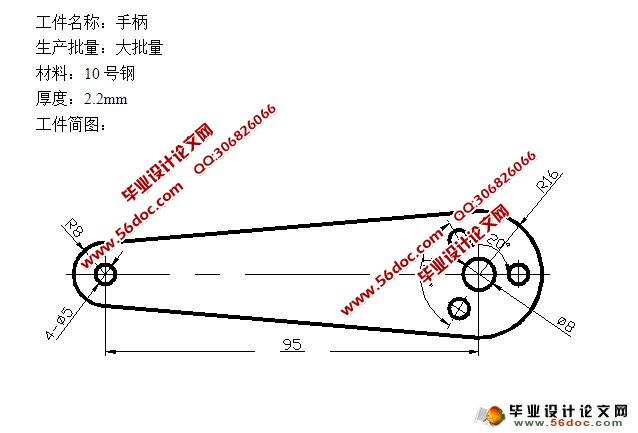

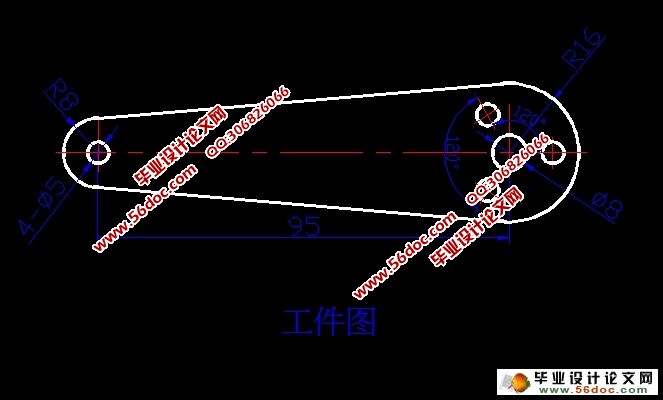

手柄外形落料的工艺性：手柄属于中等尺寸零件，料厚2.2mm，外形复杂程度一般，尺寸精度要求一般，因此可采用落料工艺获得。
手柄冲孔的工艺性：大小为φ5mm和φ8mm的孔，尺寸精度要求一般，可采用冲孔。
此工件只有外形落料和冲孔两个工序。图示零件尺寸均为未注公差的一般尺寸，按惯例取IT14级，符合一般级进冲压的经济精度要求，模具精度取IT9级即可。
由以上分析可知，图示零件具有比较好的冲压工艺性，适合冲压生产。
