灭火器注塑模具设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

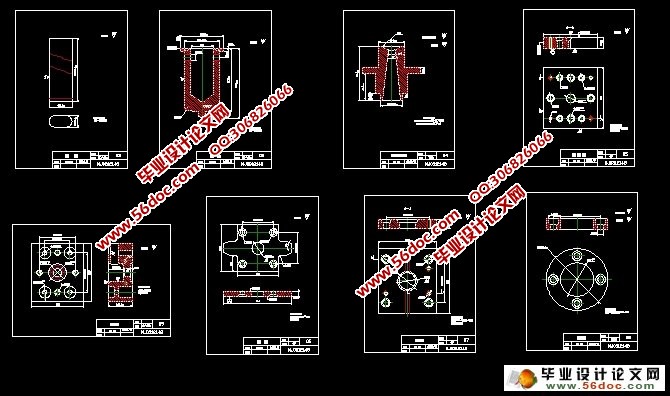

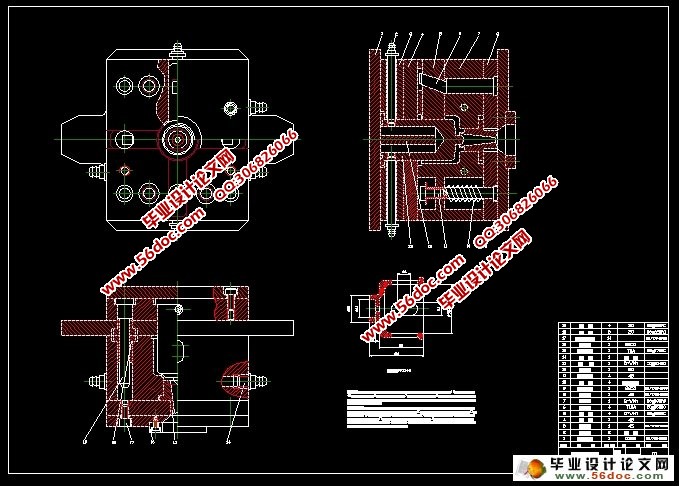

灭火器注塑模具设计(含CAD零件图装配图)(任务书,开题报告,中期检查表,论文说明书10000字,CAD图纸9张)
系统介绍了塑件的成形工艺及模具成型结构对塑件质量的影响分析,浇注系统的设计,模具成型部分和总装结构的设计。介绍了灭火器注塑模具设计时要注意的要点,并较多的考虑了模具结构的调整性、易更换性及模具成本。从控制制件尺寸精度出发,对灭火器注塑模的各主要尺寸进行了理论计算,以确定各工作零件的尺寸,从模具设计到零部件的加工工艺以及装配工艺等进行详细的阐述,并应用CAD进行各重要零件的设计。

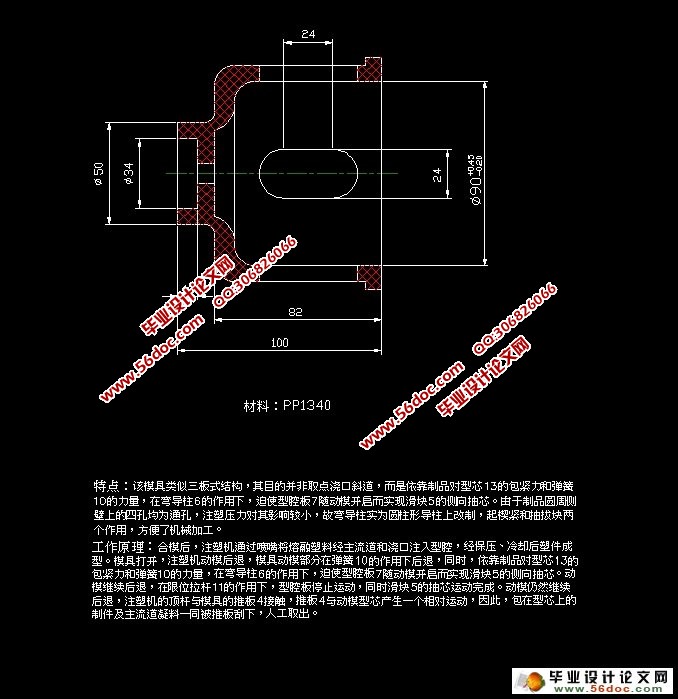

该塑件是灭火器,其零件图如下所示。本塑件的材料采用PP1340,生产类型为中批量生产。

塑件的原材料分析
塑件的材料采用PP1340,属于热塑性塑料。从使用性能上看,该塑料具有刚性好、耐热性强、化学稳定性较好等优点,机械性能比聚乙烯好,是理想的绝缘材料;从成型性能上看,熔料的流动性较好,容易成型,成型性能较好。另外,该塑料在成型时易产生变形、缩孔等缺陷,成型温度低时,方向性明显,易产生内应力。因此,在成型时应注意控制成型温度,冷却速度不宜过快。
