底座垫板冲孔模设计(含CAD零件装配图)

底座垫板冲孔模设计(含CAD零件装配图)(任务书,中期检查表,论文说明书10000字,CAD图纸10张)
 本设计题目为底座垫板的冲孔模具设计，体现了典型冲孔模具设计的要求，内容与方向。通过工艺分析，工艺方案的确定，确定了模具设计的方向， 对毛坯尺寸的确定，计算冲裁力，来计算压力中心，选择压力机和压力机的吨位。
    本设计运用了冲裁工艺及模具设计的基础知识。首先，分析了板材的性能要求，为选去模具的类型做了准备，同时，也为凸，凹模的材料有了依据。后分析冲裁件的特征，确定了模具设计参数，选择其他零件及卸料装置。也为凸，凹模尺寸的计算有了根据。还有零件的加工工艺。
 该模具为单工序冲孔模。但是在一次冲裁时，孔特别的多，冲裁力也非常的大，为了降低冲裁力，采用阶梯冲裁。
  [资料来源：http://www.THINK58.com]

目   录
摘要    I
绪论    1
第1章 工艺分析    3 [来源：http://www.think58.com]
第2章 工艺方案的确定    4
第3章 主要设计计算    5
3.1 冲裁力计算    5
3.2 压力中心的确定    6
3.3 工作零件刃口的计算    7
第4章 模具的总体设计    11
4.1模具类型的选择    11
4.2定位方式的选择与定位零件的设计    12
4.3 卸料 出料元件的选择    12
4.4导向方式的选择    12
4.5工作零件的结构设计    13
4.6卸料部件的设计    15
4.7模架的选择及其他零件的设计    16
4.8模具总装配图    17
4.9冲压设备的选定    18
4.10模具工件零件的加工工艺    18
第五章 模具的装配    21
总结    22
致  谢    24
参考文献    25

插图清单

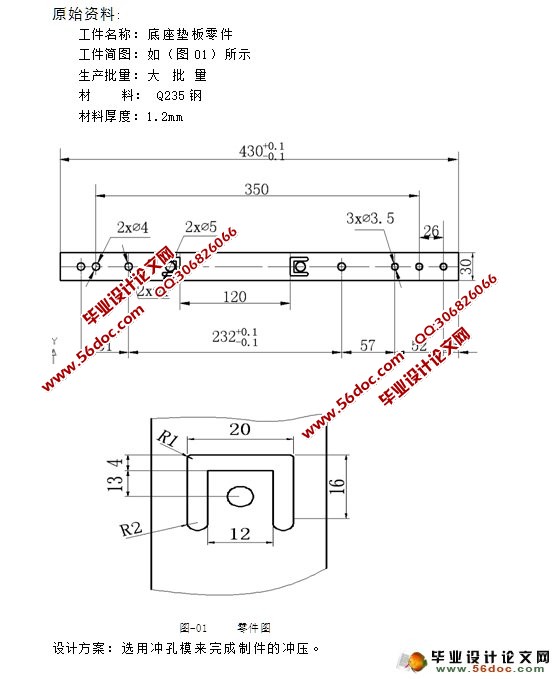

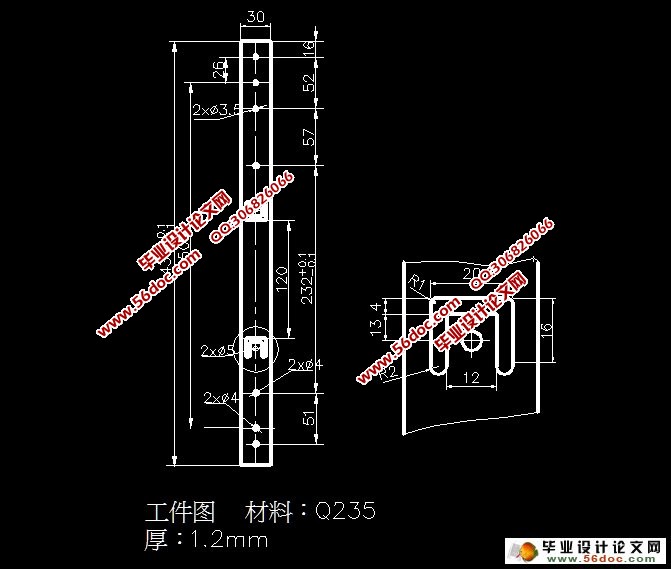

1.    底座垫板冲孔模制件图……………………………………3

[资料来源：http://www.THINK58.com]

2.    底座垫板冲孔模压力中心图………………………………7
3.    底座垫板冲孔模凹模外形图………………………………8
4.    底座垫板冲孔模挡料销图…………………………………11
5.    底座垫板冲孔模结构原理图………………………………13
6.    底座垫板冲孔模模具刃口图………………………………15
7.    底座垫板冲孔模卸料板图…………………………………15

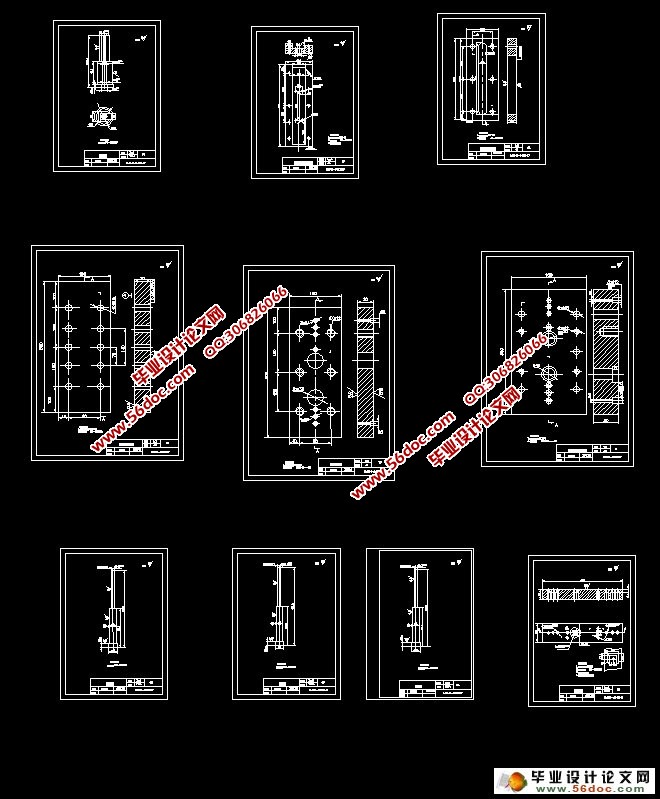

8.    底座垫板冲孔模装配图……………………………………17 [资料来源：THINK58.com]

表格清单
1.    模具压力表计算一览…………………………………………6
2.    挡料销参数一览………………………………………………11
3.    模具冲孔凸模加工工艺过程一览……………………………18
4.    模具冲孔凹模加工工艺过程一览……………………………19
5.    模具装配过程一览……………………………………………21
