弯钩形零件弯曲模结构与设计(含CAD零件装配图)

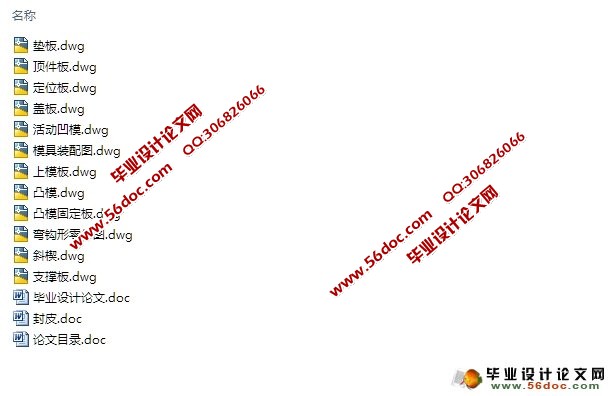

弯钩形零件弯曲模结构与设计(含CAD零件装配图)(论文说明书4300字,CAD图纸12张)

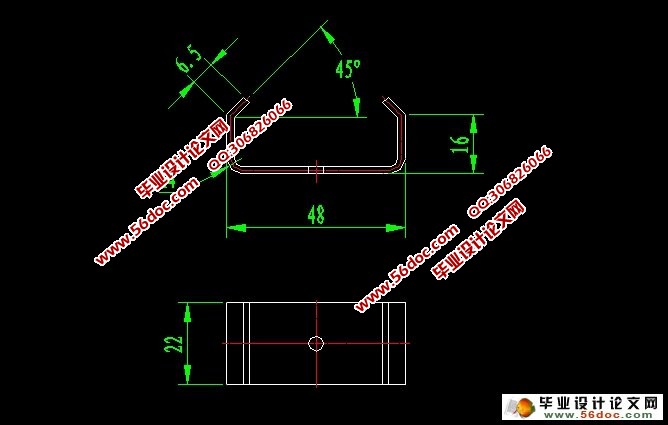

该工件零件图如上所示，由零件图可知。该制件形状简单，尺寸不大，厚度适中，一般批量，属普通弯曲件，但零件上端口处有两个45°的内弯，且长度确定，在设计模具时应注意并控制回弹。由于制件时内弯，要考虑合适的取件方案。因有一定的批量，应注意模具材料和结构的选择。

工艺方案的确定：
根据制件的工艺性分析，其有两道工序，有弯曲和内弯，因为此工件是上端内弯，因此合理的工艺方案是弯曲——折弯。先将平板毛坯弯曲成“
U”形，再对上端进行弯钩内弯。零件成形后，由于工件内弯，可纵向取出，此方案是较为合理。

模具结构形式的确定：
因工件材料较薄，弯曲中为保证工件平整，采用弹性顶尖装置。由于零件是内弯，需采用活动凹模，斜楔，靠斜楔与滑块作用使工件内弯，活动凹模上设有弹性回复装置。

产品名称：弯钩形零件
材料牌号：15
规格71*22*2mm
毛坯尺寸：板料71*22mm
工序：“U”形弯曲——内弯
设备：J23——16F
工艺装配：弯曲模

[来源：http://think58.com]

检验：按产品图纸检验


目录
1．    工件的工艺性分析………………………………………………………………1
2．    工艺方案的确定…………………………………………………………………1

[来源：http://think58.com]

3．    模具结构形式的确定……………………………………………………………1
4．    工艺设计…………………………………………………………………………1
⑴ 毛坯尺寸的计算……………………………………………………………1
⑵ 弯曲力的计算………………………………………………………………2
⑶ 弯曲凸、凹模的间隙………………………………………………………2
⑷ 弯曲模工作部分尺寸计算…………………………………………………2
5．    模具的总体设计…………………………………………………………………3
6．    模具主要零件的设计……………………………………………………………3
⑴ 凸模部分………………………………………………………………3
⑵ 凹模部分………………………………………………………………3

[资料来源：http://think58.com]

7．    模具其他主要零件设计及选用…………………………………………………4
⑴ 顶件装置的设计……………………………………………………………5
① 弹簧的选用……………………………………………………………5
② 顶杆的设计……………………………………………………………5
③ 顶件板的设计…………………………………………………………5 [来源：http://www.think58.com]
⑵ 斜楔、滑块的设计…………………………………………………………7
① 滑块之间的行程关系…………………………………………………7
② 斜楔、滑块的尺寸设计………………………………………………7
⑶ 应有可靠的当块……………………………………………………………7
⑷ 斜楔与滑块的结构、尺寸…………………………………………………7
8．    选定设备…………………………………………………………………………8

[来源：http://think58.com]

9．    校核压力安装尺寸………………………………………………………………9
10. 画装配图和零件图………………………………………………………………9
11. 编写技术文件……………………………………………………………………9
12. 模具的制造和装配………………………………………………………………9
13  弯曲模试冲时出现的缺陷………………………………………………………10
总结……………………………………………………………………………………11
致谢……………………………………………………………………………………12
参考文献………………………………………………………………………………13
工件工艺卡……………………………………………………………………………14 [版权所有：http://think58.com]
凸模加工工艺过程卡…………………………………………………………………15
活动凹模加工工艺卡…………………………………………………………………16
