固定板垫片冲压模具设计(含CAD零件图装配图)

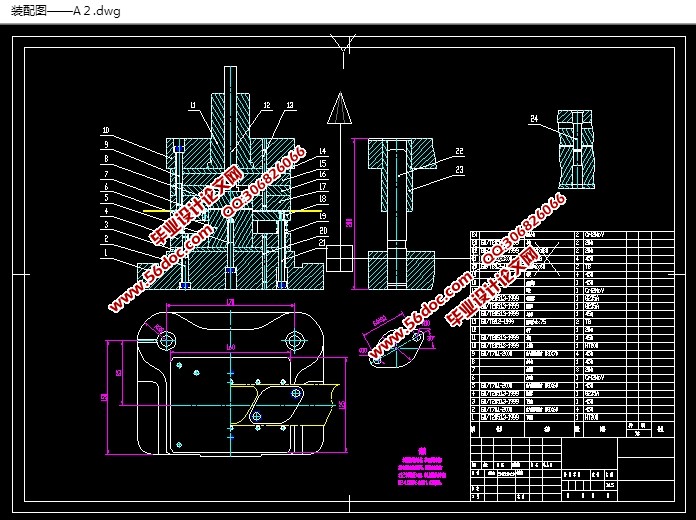

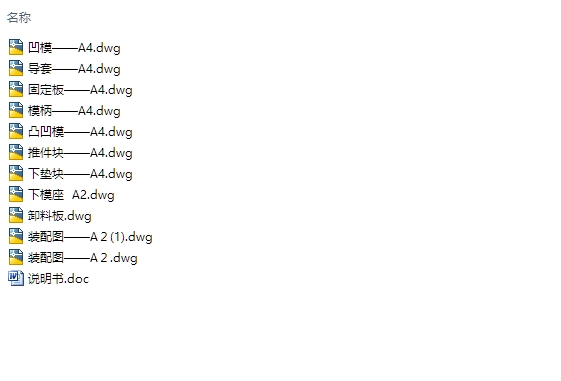

固定板垫片冲压模具设计(含CAD零件图装配图)(论文说明书7700字,CAD图纸11张)
一 冷冲压工艺分析

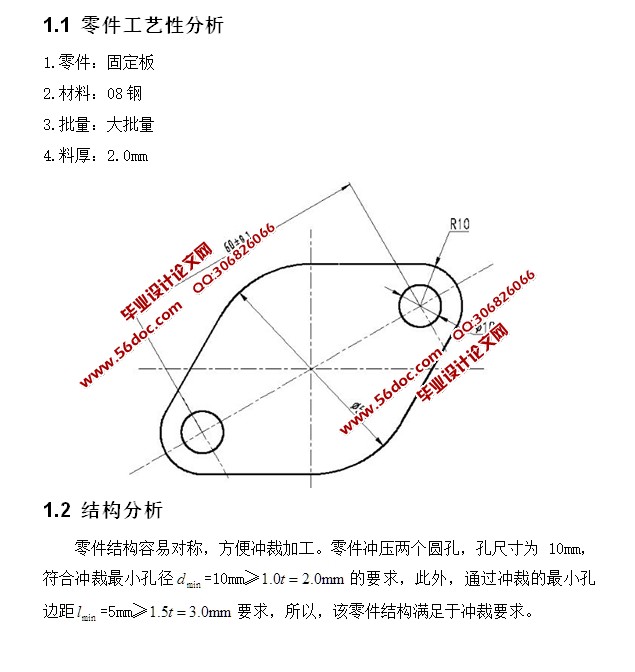

1.1 零件工艺性分析
1.零件：固定板
2.材料：08钢
3.批量：大批量
4.料厚：2.0mm

1.2 结构分析
零件结构容易对称，方便冲裁加工。零件冲压两个圆孔，孔尺寸为10mm，符合冲裁最小孔径 =10mm≥ 的要求，此外，通过冲裁的最小孔边距 =5mm≥ 要求，所以，该零件结构满足于冲裁要求。
1.3精度分析
工件上有4个尺寸未标注公差要求，从公差表查得其公差要求均属于IT13，普通冲裁可以达到零件的精度要求。
  [版权所有：http://think58.com]

目 录
一 冷冲压工艺分析    1
1.1 零件工艺性分析    1
1.2 结构分析    1
1.3精度分析    1
二 确定工艺方案    2
三 确定毛坯画出排样图    3
3.1 排样与材料利用率    3 [资料来源：http://THINK58.com]
3.2 固定板排样与材料利用率    4
四 确定模具类型    7
4.1 凹模设计主要内容    7
4.2 凹模型孔侧壁形状的确定    7
4.3 凹模外形与装配结构    8
4.4 凹模外形的确定    9
五 主要零件图和总装图    11
5.1 凸凹模    11
5.2 凹模    12
5.3 下垫块    12
5.4 卸料板    13
5.5 导套    13
5.6 总装图    14
六 模具工作部分尺寸计算    17
7.1 计算冲裁力公式    19
7.2  计算相关卸料力、推件力和顶件力公式    21
7.3 固定板冲压力的计算    23
7.4 压力机的选择    24
总    结    25
参考文献    26
致    谢    27 [版权所有：http://think58.com]
