引线片冲裁件的冲压工艺及模具设计(含CAD零件装配图)

引线片冲裁件的冲压工艺及模具设计(含CAD零件装配图)(任务书,开题报告,论文说明书12000字,CAD图纸13张)
本设计题目为引线片冲裁模，体现了典型冲裁模的设计要求、内容及方向，有一定的设计意义。通过对该模具的设计，加强了设计者对冲裁模设计基础知识的理解和运用，为设计更复杂的冲裁模具做好了铺垫。
本设计运用冲裁工艺及模具设计的基础知识，首先分析了板材的性能要求，为选取模具的类型做好了准备；然后计算了冲裁件的冲裁力，便于选取压力机吨位及确定压力机型号；最后分析了冲裁件的特征，便于确定模具的设计参数、设计要点及卸件装置。

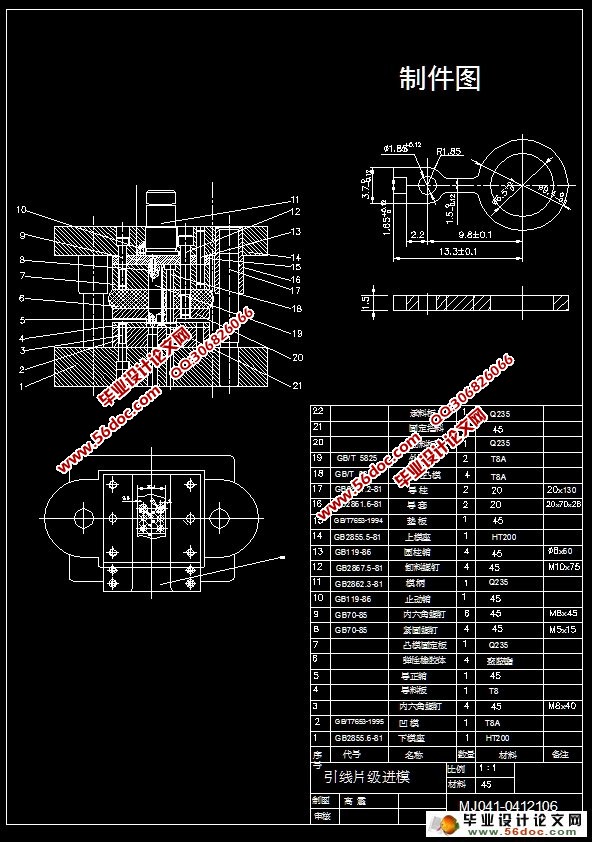

本设计采用了冲孔—落料级进模成形引线片。成形原理可划分为两个阶段：首先冲孔凸模与凹模共同作用先冲出两个 1.85mm和两个 6.5mm的孔，而后利用第一步冲出的两个 1.85mm和两个 6.5mm的孔做精确定位使外形凸模与凹模共同作用使工件落料成形。

冲裁件工艺性分析
此工件只有落料和冲孔两个工序。材料为A3钢，具有良好的冲压性能，适合冲裁。工件结构相对简单，有一个 1.85mm的孔和一个 6.5mm的孔；孔与孔、孔与边缘之间也满足要求，最小壁厚为2.5mm。工件未标注尺寸公差的部分为自由公差，可看作IT14级，尺寸精度较低，普通冲裁完全能满足要求。 [资料来源：http://www.THINK58.com]

工件名称：引线片冲裁件

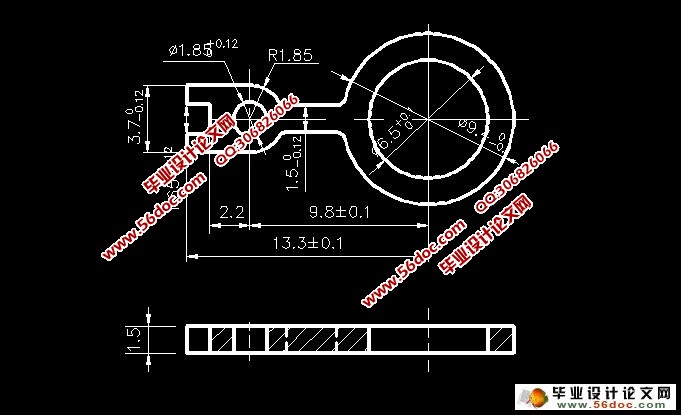

工件简图：如图所示
生产批量：大批量
材    料：A3钢
材料厚度：1.5 mm
