球形顶盖注塑模具设计(含CAD零件装配图,工艺卡)

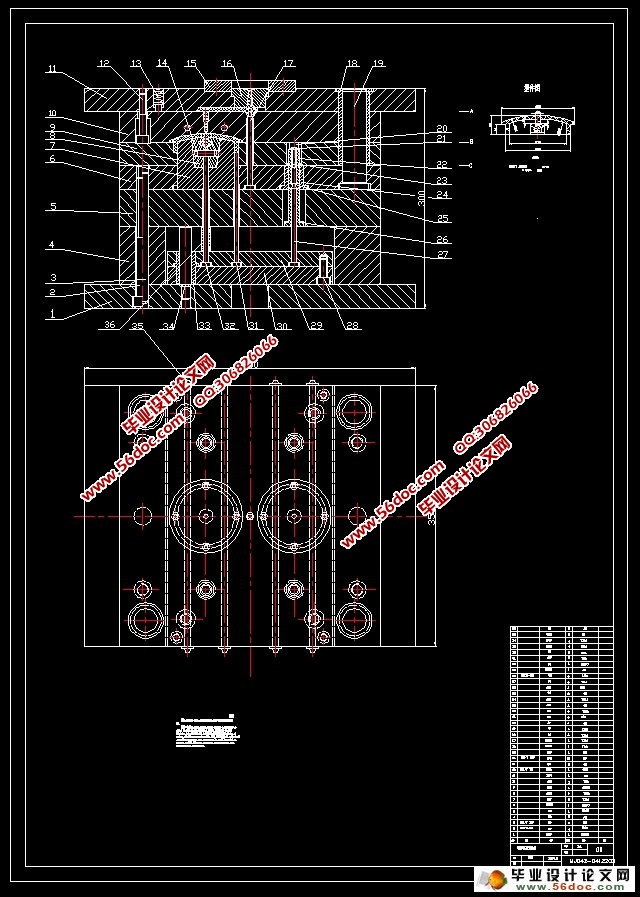

球形顶盖注塑模具设计(含CAD零件装配图,工艺卡)(任务书,中期检查表,论文说明书9200字,CAD图纸25张,工艺卡)
对塑件的工艺性进行分析，该模具适合采用一模两件结构。由于塑件原料为尼龙1010，流动性好，故适合点浇口凝料自动脱落结构，但需增加一个分型面。塑件内部结构复杂，不能直接脱模，故对于塑件不能直接脱模的中间部分，采用分半型芯结构，模外手动脱模。由于成型后塑件对型腔的粘着力和对型芯的包紧力较大，一次脱模可能造成塑件断裂损伤，故采用顶杆推件板二级脱模机构。

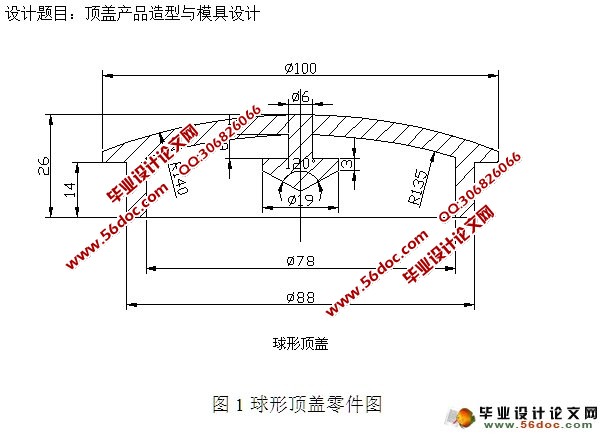

该塑件是顶盖产品，其零件图如图1所示。本塑件的材料采用尼龙1010，生产类型为大批量生产。
结构分析
从零件图上分析，该零件总体形状为圆形，由于制品内部具有圆形突起，故采用哈夫块结构使制品脱模，制品脱模阻力较大，故采用二次顶出机构 。该零件属于中等复杂程度.
