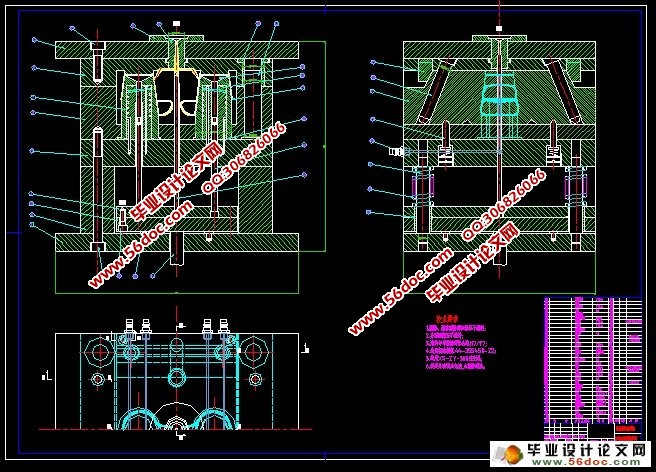

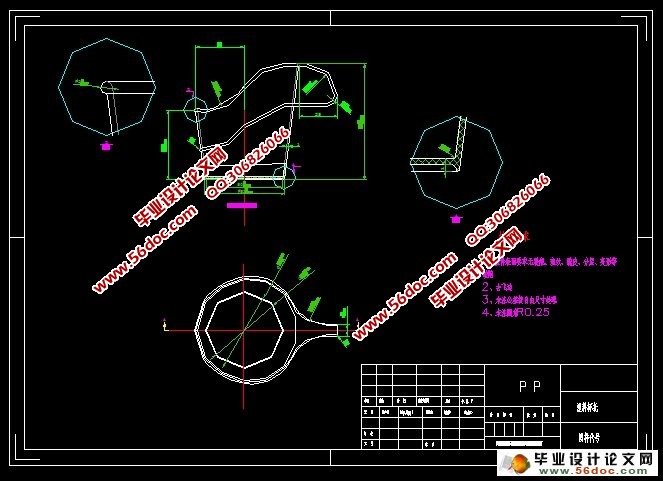

杯托注塑模设计(含CAD零件图,装配图)

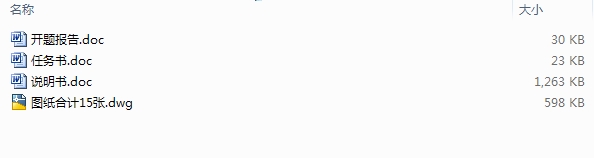

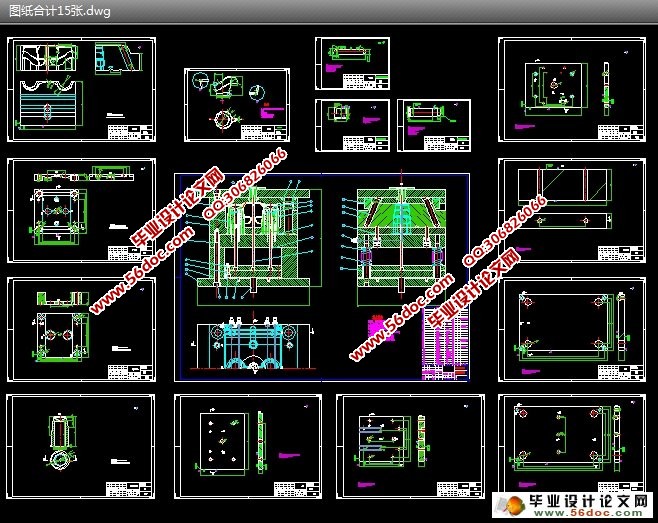

杯托注塑模设计(含CAD零件图,装配图)(任务书,开题报告,设计说明书12300字,CAD图15张)
摘要
本设计是以“杯托注塑模设计”为主题。其设计思路由参考多个生产事例而得出，设计内容是从零件的工艺分析开始的，根据工艺要求来确定设计的大体思路。在设计当中，很多东西都是自己原来所没有接触过的，尤其是前段时间所学的理论课知识与现在的自己动手操作设计，设计顺序开始是从零件的材料选择，接下是成型参数、密度、收缩率的确定，模具种类与模具设计的关系、塑件的尺寸精度与结构、注射机的选择、模具设计有关尺寸的计算（包括模具行腔型芯的计算及其公差的确定）、注塑机参数的校核、模具结构设计、模具冷却、加热系统计算、注射模标准件的选用及总装技术要求等内容。
其次是模具的结构，在模具结构的设计当中，首先设计的是模具的型腔结构，接下来是型芯结构、斜导柱、滑块、导向机构、复位杆、拉料杆、推件杆和推出机构，这样做的目的是为了规范化，更重要的是为了以后与制造人员的配合。既让自己有了良好的设计习惯，又能锻炼自己的配合意识。为以后工作做一次演练，这样更能体现理论与实践相结合的目的。

1、塑件工艺分析
1.1塑件设计要求 [资料来源：THINK58.com]
该产品用于电源杯托上,要求具有绝缘性的作用。该产品精度及表面粗糙度要求为一般精度,但在加工制造过程中要求各部分有一定配合精度关系。
1.2塑件生产批量要求
该产品为大批量生产。故设计的模具要有较高的注塑效率，浇注系统要能自动脱模，可采用侧浇口自动脱模结构。由于该塑件要求批量大，所以模具采用一模四腔的结构，浇口形式采用侧浇口，由于塑件相对较小，所以可以采用一点进料，以利于充满型腔。相对于大塑件可采用相对于小的塑件大的分流道，以达到同时充模的效果。
1.3塑件的成型要求
化学性能稳定，绝缘性好，宜于成形加工等，闭弯折不容易产生损坏和断裂现象。塑件表面要求无飞边或缩孔现象。
