斜齿轮注塑模与模具设计

斜齿轮注塑模与模具设计(任务书,开题报告,中期检查表,论文说明书11600字,CAD图9张)

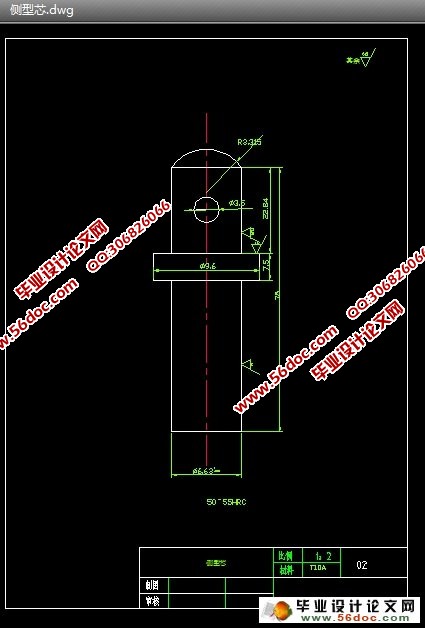

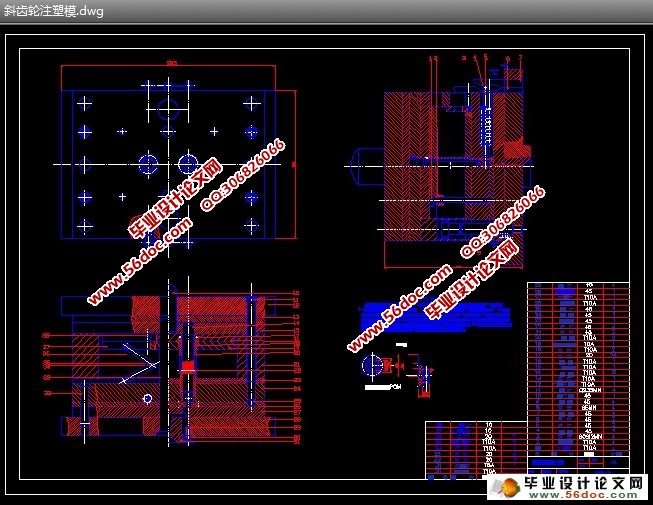

本设计题目为斜齿轮组件注塑模，但对做毕业设计的毕业生有一定的设计意义，它概括了斜齿轮组件塑料零件的设计要求、内容及方向。通过对该零件模具的设计，进一步加强了设计者注塑模设计的基础，为设计更复杂的注塑模具做好了铺垫和吸取了更深刻的经验。

零件的工艺性分析
2.1  塑件的工艺性分析
     塑件的原材料分析。(1)聚甲醛为白色或蛋黄色塑料，纵合性能良好，强度刚度，都好，抗冲击疲劳，减磨耐磨性好，吸水少尺寸稳定但热稳定性差、易燃烧，长期暴晒易老化，适于做耐磨性零件、传动件、化工容器及仪器仪表外壳。（2）聚甲醛对注射压力比较敏感在成型时要注意控制，（3）聚甲醛的吸湿性强；故成型前需要对材料进行干燥，并且干燥后的材料还要防止再次吸湿。（4）聚甲醛的收缩率的范围比较大（1.5%----3.5%）具有很强的不稳定性。

2.2  塑件的结构和尺寸精度及表面质量分析
2.2.1  结构分析

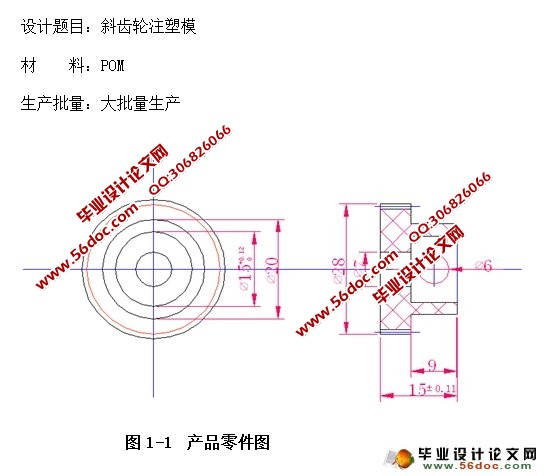

     结构分析：从零件图上分析：该零件总体形状为带凸缘的斜齿轮组件，形状简单，结构合理且制件的壁厚均匀，在两边相交的部分也都设有圆弧过渡，在成型时塑料在模具型腔内流动阻力相对较小有利于制品的成型，只是该塑件是斜齿轮组件，其齿槽方向与开模方向不一致，不能直接对塑件进行脱模，所以需要设计一个旋转的脱模机构来实现脱模过程的顺利完成，因而在模具结构的设计具有一定的难度，该零件属于中等复杂程度。 [资料来源：http://THINK58.com]
2.2.2  尺寸精度分析
 该零件的重要尺寸如 、 为MF1（GB/T14486-1993）其余尺寸 mm 、 mm、 mm、 mm等尺寸精度为MT5级（GB/T14486-1993）,次重要尺寸如6mm、16mm等的尺寸精度为未注公差，由以上分析可见，该零件的尺寸精度中等偏下，对应的模具相关零件的尺寸加工可以保证。
从塑件的壁厚上来看，壁厚最大处尺寸为6mm，最小处为4mm壁厚差为2mm，较均匀，有利于塑件的成型。
