中轴碗拉伸成形工艺及模具设计(含CAD零件图装配图)

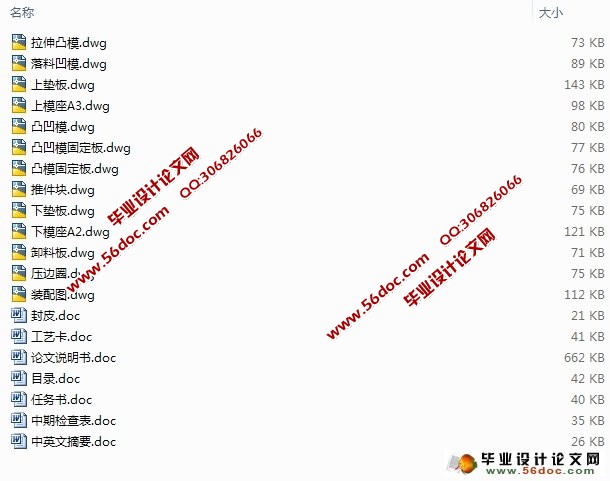

中轴碗拉伸成形工艺及模具设计(含CAD零件图装配图)(任务书,中期检查表,论文说明书10000字,工艺卡,CAD图13张)
摘要：设计着重介绍了制件的成型工艺，及模具结构设计。通过对制件的工艺分析，确定了工艺方案。并设计了一套落料拉伸复合模具。在设计同时利用参考资料，确定了各工作零件的尺寸。并较多的考虑了模具结构的调整性、易更换性及模具成本。同时在模具设计内容中融汇了冲压模具的不同加工方法、加工工艺及装配工艺，对初学冲压模具模设计者有一定的参考价值。本设计从模具设计到零部件的加工工艺以及装配工艺等进行详细的阐述，并应用CAD进行各重要零件的设计。

关键词：  拉伸模   复合模。

Axial tensile bowl forming process and die design
Abstract：Design focused on parts of the forming process and die structure design. Parts of the process through the analysis of the process program. And designed a tensile composite blanking die. At the same time, the use of reference materials in the design to determine the size of the working parts. And more to consider the restructuring of the mold, and easy to replace and the cost of mold. At the same time, the contents of the mold design stamping die in a combination of different processing methods, processing technology and assembly process, stamping die mold for novice designers have a certain reference value. The design of the parts from the mold design process and the assembly process, such as described in detail, and the application of CAD for the design of the important parts. [版权所有：http://think58.com]
Keywords：Drawing Die；Compound Die

此工件为有凸缘的筒形件，且底部带有圆孔，拉深高度不高，拉深前后厚度不变，工件材料为15钢，拉深性能比较好，且此工件的形状满足拉深工艺要求，可用拉深工序加工。
工件底部上有一直径19mm的圆孔，孔边与筒壁之间的距离为L=10.5mm≧R+0.5t=3.25mm，满足冲裁尺寸条件要求。
   的公差等级为IT12级，满足拉深工序对工件公差等级的要求， 40 的公差等级为IT9级，精度比较高，应在拉深后增加整形工序，以提高其精度，又由于材料的各向异性的影响，拉深件的口部或凸缘外缘一般是不整齐的，出现“突耳”现象，需要在最后增加切边工序。


[资料来源：THINK58.com]
