示廓灯模具设计(附答辩记录)

摘  要
冲压模具在实际工业生产中应用广泛。在传统的工业生产中，工人生产的劳动强度大、劳动量大，严重影响生产效率的提高。随着当今科技的发展， 工业生产中模具的使用已经越来越引起人们的重视，而被大量应用到工业生产中来。冲压模具的自动送料技术也投入到实际的生产中，冲压模具可以大大的提高劳动生产效率，减轻工人负担，具有重要的技术进步意义和经济价值。
本人设计的该模具是根据市场要求所设计的，通过对零件的认识可知，该零件所用的材料是Q235号钢，生产批量为大批量生产，再经过方案比较，故选择连续冲裁作为该副模具工艺生产方案即容易加工又便于经济；经过计算分析完成该模具的主要设计计算；选出符合该模具的定位方式、卸料出件方式导向方式；设计模具的工作部分即凸、凹模的设计，选择模具的材料即确定每个零部件的加工方案；仅接着根据模具的装配原则，完成模具的装配装配模具试冲，通过试冲可以发现模具设计和制造的不足，并找出原因给予纠正，并对模具进行适当的调整和修理。 [资料来源：http://think58.com]

关键词：示廓灯支架,复合模,冲压

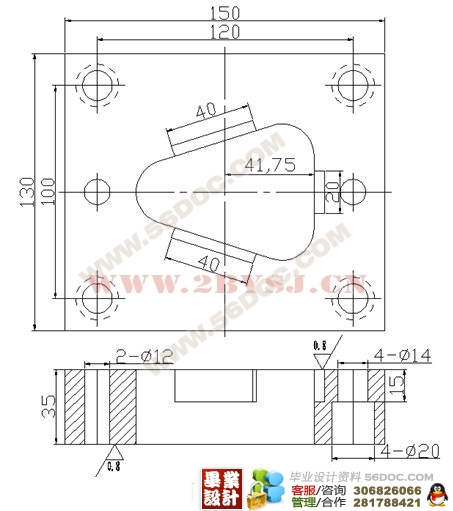

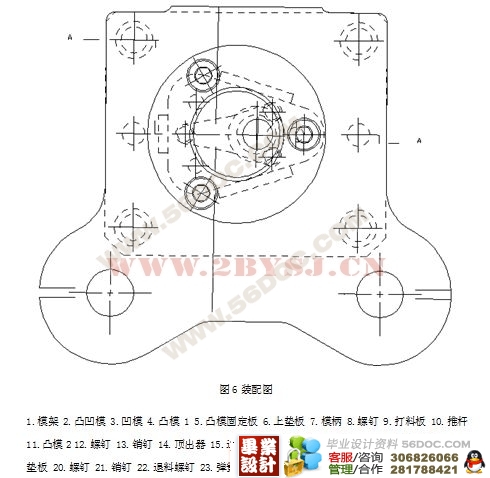

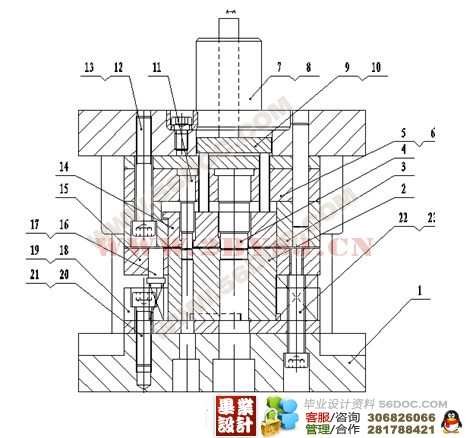

1.  材料：Q235钢板是碳素结构钢，且只有落料和冲孔两个工序。因此此工件适合冲裁。

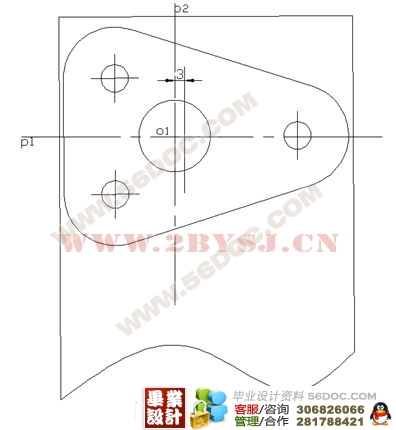

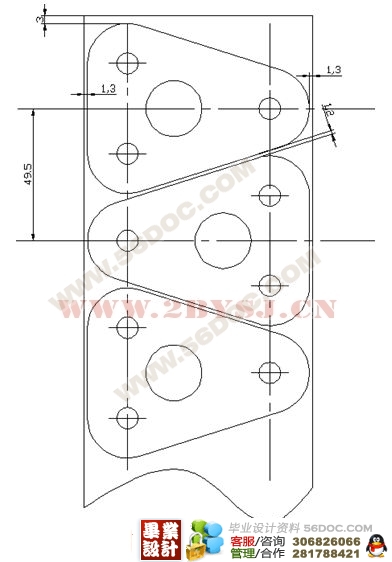

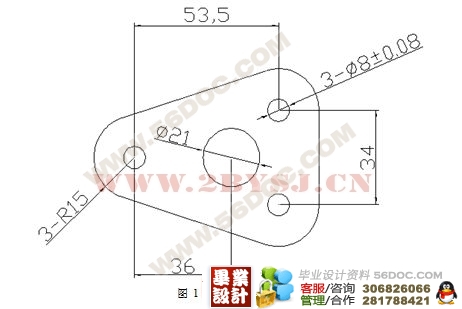

2.  零件结构：工件结构相对简单，有3个 的孔和一个 的圆孔，外沿轮廓为3个 的半圆；孔与孔，孔与边沿的距离也满足冲裁的要求，最小厚度为9.5mm。
3.  尺寸精度：零件图上所有尺寸均未标注公差，属自由尺寸，可按IT14级确定工件尺寸的公差。

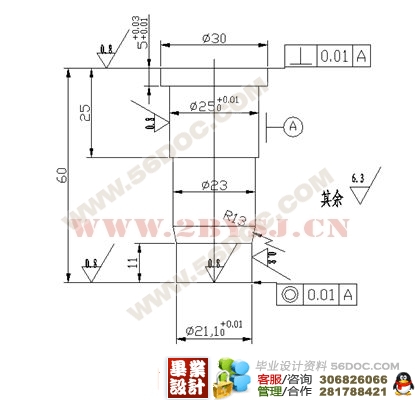

4.  技术要求： ○1无有害毛刺，凸台等
               ○2模架未注倒角
               ○3模块未注倒角
               ○4模具外观无油污，砸痕。
               ○5非工作表面刷漆。
