三维造型与模具设计(闸阀熔模铸造)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

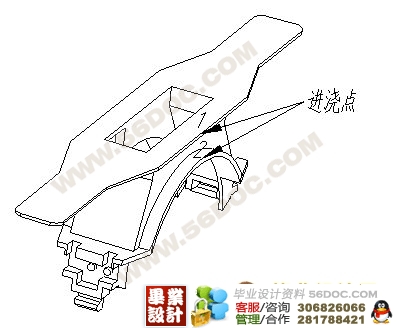

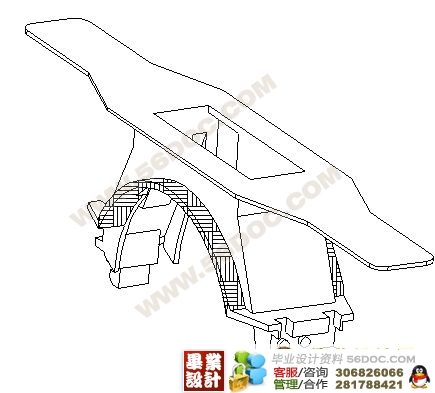

【摘要】通过对电动机绝缘胶架工艺的正确分析,设计了一副一模四腔的塑料。详细地叙述了成型零件包括前模板、前模仁、后模板、后模仁、后模镶件、斜导柱、滑块等的设计与加工工艺过程,重要零件的工艺参数的选择与计算,推出机构与浇注系统以及其它结构的设计过程,并对试模与产品缺陷作了介绍。
【Abstract】  A set of mould with one module and four cavities has been designed through the correct analysis of the technology of insulated pastern support of motor in the graduate design. The design and machining technology process of its molding part including the front moulding plate、front mould kernel、back mould plate、back mould kernel、back mould set piece、incline guide pin、slide steatite etc, and the choice and calculation of  technology parameters of the impotent part, the design process of extrusion outfit, inject system and other makeup are specified in detail; Test and product have been introduced.(毕业设计网 )

1、熔模精密铸造最大的优点就是可大量节省机床设备和加工工时,大幅度节约金属原材料。 [资料来源:THINK58.com]
2、熔模精密铸造方法可以精密铸造各种合金的复杂的铸件,特别可以精密铸造高温合金铸件。用熔模精密铸造工艺生产不仅可以做到批量生产,保证了铸件的一致性,而且避免了加工后残留刀纹的应力集中。
3、铸件尺寸形状精确,重复性好,具有精密铸造的特点;
4、熔模精密铸造提高了铸件的组织致密度、铸件的工艺出品率和生产效率、减少了加工裕量,降低了机加工成本。
5、利用消失模铸造工艺,可以根据熔化能力,完成任意大小的铸件。

本课题主题是:  三维造型与模具设计(闸阀熔模铸造)
1、本课题基本内容:
1) 设计前的准备: 自学模具基础知识,熟悉阀门结构及设计过程
                       熟悉熔模铸造的概念,原理及整个流程
2) 零件三维造型: 先利用CAD软件画出二维图纸,再利用Pro/e进行三维造型
              ( 以闸阀零件设计为例)。
3) 模具设计 :   1. 对所设计模具之产品(阀体)进行可行性分析 。
                      2.确定模具结构(本课题采用熔模铸造)。

[资料来源:THINK58.com]

                      3.确定模具设计流程包括:
a.调用三维零件模型b.设置收缩率c.设计浇道系统d.设计分模面e.拆模f.填充j.开模
                      4.绘制型芯,依零件图来绘制型芯 。
                      5.模具装配,将上模、下模、型芯、定位销等零件装配成完整的模具体,然后生成爆炸图。
                      6.模具图形的修正与定型。
4) 设计说明书 : 阐述闸阀零件图的绘制过程工程及整个模具设计过程。

在设计过程中的困难及解决办法
     由于刚接触模具制造知识和第一次进行模具设计,可能会遇到很多困难。例如零件图(闸阀)的三维造型,模具三维造型后的分模设计,和浇注系统的确定等等。对于困难我们会竭尽所能一一把它克服掉。解决的主要途径有:

[资料来源:http://think58.com]


一、 通过图书馆查阅相关资料自学;
二、 组内组织讨论解决问题;
三、 请教课题指导老师及同学;
四、 参观模具厂,了解铸造过程;

本课题的研究所采用的软件及方法
主要软件有:OutoCAD2004和Pro/E野火版。
设计过程: 开始对产品进行三维造型,设计模具,设计浇注系统总体布局方案;确定抽芯位置,选用合理的抽芯方案;确定推出元件的位置,选择合理的推出、复位方案。
预期达到的成果:
a.让自己达到熟练运用OutoCAD2004和Pro/E野火版软件。





目   录
   中文摘要------------------------------------------------------------------------------------------3
   前言---------------------------------------------------------------------------------------------------3
一、 消失蜡铸造的简介.------------------------------------------------------------------- 4
1.1  中国模具工业概 ----------------------------------------------------------------------------4 [资料来源:http://www.THINK58.com]
1.2  消失蜡铸造的定义及发展史-----------------------------------------------------4
1.3  消失蜡铸造的工艺特点及优点--------------------------------------------------5
1.4  消失蜡铸造的流程及应用举例--------------------------------------------------6
二、Pro/Engineer模具模块简介--------------------------------------------------7
2.1  概述-----------------------------------------------------------------------------------7
2.2  启动用户界面-----------------------------------------------------------------------7
2.3  Pro/Engineer Wildfire模具设计用户界面--------------------------------------7
2.4  模具设计的主菜单简介 ----------------------------------------------------------8
2.5  模具设计工具栏简介------------------------------------------------------------- 11
三、毕业设计过程------------------------------------------------------------------------------12
3.1 闸阀二维图绘制过程------------------------------------------------------------------------ 13 [资料来源:THINK58.com]
3.2 闸阀三维造型过程 -------------------------------------------------------------------------- 14
3.200 设计任务及模型分析----------------------------------------------------------------------14
3.210 造型前的尺寸单位设定-------------------------------------------------------------------15
3.220 旋转曲面生成 ------------------------------------------------------------------------------15
3.230 扫描曲面生成  ----------------------------------------------------------------------------15
3.240 曲面的合成----------------------------------------------------------------------------------16
3.250 生成实体-------------------------------------------------------------------------------------16
3.260 剪切实体 ------------------------------------------------------------------------------------16
3.270拉伸生成凸台1------------------------------------------------------------------------------17
3.280旋转生成凸台2------------------------------------------------------------------------------17
[资料来源:http://www.THINK58.com]

3.290 实体模型的抽壳  -------------------------------------------------------------------------17
3.300 拉伸生成法兰1-----------------------------------------------------------------------------17
3.310 拉伸实体生成法兰2-----------------------------------------------------------------------18
3.320 拉伸剪切生成法兰螺栓孔 ---------------------------------------------------------------18
3.330 镜像实体-------------------------------------------------------------------------------------18
3.340 拉伸生成内导轨----------------------------------------------------------------------------18
3.350拉伸和镜像生成外加强筋-----------------------------------------------------------------19
3.360在曲面上生成数字--------------------------------------------------------------------------19
3.370扫描拉伸字体--------------------------------------------------------------------------------19
3.380在曲面上生成内筋曲线--------------------------------------------------------------------19
3.390 生成内筋------------------------------------------------------------------------------------- 20 [资料来源:www.THINK58.com]
3.3 闸阀模具设计过程-------------------------------------------------------------------21
(毕业设计网 )
3.31 设置模型摸板---------------------------------------------------------------------------------21
3.32 建立模具模型---------------------------------------------------------------------------------21
3.33  创建工件 ------------------------------------------------------------------------------------22
3.34 设置收缩率------------------------------------------------------------------------------------23
3.35 创建分模面------------------------------------------------------------------------------------23
3.36 创建模具体积块------------------------------------------------------------------------------24
3.37 由模具体积块生成模具型腔---------------------------------------------------------------25
3.38 模拟开模---------------------------------------------------------------------------------------26
3.4 闸阀模具装配过程---------------------------------------------------------------------------28 [资料来源:http://think58.com]
   3.41 上模下模的修整------------------------------------------------------------------------------28
      3.42 芯块的修整------------------------------------------------------------------------------------28
3.43定位销的绘制--------------------------------------------------------------------------------- 29
3.44 启动装配界面---------------------------------------------------------------------------------30
3.45 调入上模---------------------------------------------------------------------------------------30
3.46 芯块的装配------------------------------------------------------------------------------------30
3.47 调入下模---------------------------------------------------------------------------------------31
3.48 装配定位销------------------------------------------------------------------------------------32
3.49 爆炸图------------------------------------------------------------------------------------------32
四、总结------------------------------------------------------------------------------------------------33
