皮带传动控制系统(固定式带式输送机的设计)(精品)☆
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.
密 惠 保
摘 要
本次毕业设计是关于固定式带式输送机的设计。首先对胶带输送机作了简单的概述；接着分析了胶带输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的输送机各主要零部件进行了校核。普通型带式输送机由六个主要部件组成：传动装置，机尾或导回装置，中部机架，拉紧装置以及胶带。最后简单的说明了输送机的安装与维护。目前，胶带输送机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式胶带输送机就是其中的一个。在胶带输送机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造带式输送机过程中存在着很多不足。
本次带式输送机设计代表了设计的一般过程, 对今后的选型设计工作有一定的参考价值。
关键词：带式输送机 传动装置 导回装置
Abstract
The design is a graduation project about the belt conveyor. At first, it is introduction about the belt conveyor. Next, it is the principles about choose component parts of belt conveyor. After that the belt conveyor abase on the principle is designed. Then, it is checking computations about main component parts. The ordinary belt conveyor consists of six main parts: Drive Unit, Jib or Delivery End, Tail Ender Return End. Intermediate Structure, Loop Take-Up and Belt. At last, it is explanation about fix and safeguard of the belt conveyor. Today, long distance, high speed, low friction is the direction of belt conveyor’s development. Air cushion belt conveyor is one of them. At present, we still fall far short of abroad advanced technology in design, manufacture and using. There are a lot of wastes in the design of belt conveyor.
Keywords: the belt conveyor Drive Unit Delivery End
这篇论文回顾了带式输送机的研究以及这些研究对输送机设计的影响。在过去的20年内，带式输送机有了重要的研究成果，主要由于采矿业对机械设备的需求。带式输送机是最常用的固体物料的连续输送机，广泛应用于国民经济的各行各业中。正如这篇论文所考察的，计算机的应用使得机械过程的模型和带式输送机上的力得到模拟，提供了在模型、测量和理论上的证实。
尽管该论文涉及到许多方面，很难完全陈述这样一个广义的对象。它讨论了研究和应用的重要部分，特别是对设计更好的输送系统能力的研究有显著的影响。
本设计的内容包括：带式输送机的应用、分类、发展状况、工作原理、结构、布置方式、运行阻力、电控系统。带式输送机的主要零部件（如滚筒等）的常规设计计算和主要零部件的强度校核，主要包括传动功率和输送带张力的计算和校核；驱动装置的选用；输送机部件的选用，主要有输送带、传动滚筒、托辊、制动装置、该向装置、拉紧装置等。
本设计以经典的基本理论和设计方法为基础，充分吸收参考书中的基本理论及设计方法；收集了具有代表性的设计用图和设计用表。
带式输送机的类型及特点
（一）通用带式输送机。如DTII型，这种输送机的特点是托辊安装在固定的机架上，机架固定在底板上或基础上。一般使用距离不太长，永久使用的地方。
（二）绳架吊挂式带式输送机。如SPJ-800型，机身部分为吊挂的钢丝绳机架支撑托辊与传输带，可单 、 双电动机驱动，一般使用在井下采区顺槽和集中运输巷中作为运输煤炭的设备。
（三）可伸缩式带式输送机。这种输送机最大的优点是能够比较灵活而又迅速地伸长和缩短。其结构上比普通机器多了储带仓和储带装置，用来调节输送机的长度。如SJ-80 SD-80 SDJ-150等型号
（四）钢丝绳芯带式输送机。这种输送机又叫强力带式输送机，在大型矿井主要水平及倾斜巷道大云量、长距离的情况下使用。
（五）钢丝绳牵引带式输送机。此种机器的输送带只起承载作用，不承受牵引力，使牵引机构和承载机构分开，从而解决运输距离长、运输量大、运输带强度不够等问题。
（六）线摩擦驱动带式输送机。如同四、五输送机，但是大大减低了输送机的张力，而且设备尺寸的减小，减低了设备的成本。
（七）可弯曲带式输送机。，这种机器可大大简化物料运输系统，减少转载站的数目，降低建工程量和投资。
[来源：http://www.think58.com]
（八）大倾角带式输送机。大倾角是指上倾角在18°─28°下倾角在16°─25°范围的输送倾角。这样可减少输送距离，降低巷道开拓量，减少设备投资。
（九）气垫带式输送机。其优点是结构简单、维修费用低、运行可靠、耗能少、生产效率高。
带式输送机的工作原理

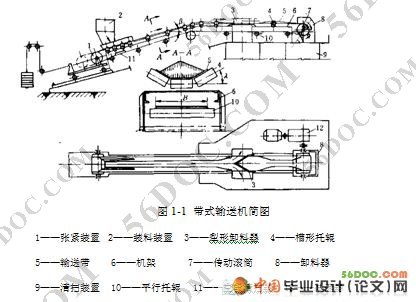

带式输送机又称胶带运输机,其主要部件是输送带,亦称为胶带,输送带兼作牵引机构和承载机构.带式输送机组成及工作原理如图1-1所示 ,它主要包括一下几个部分:输送带(通常称为胶带) 、托辊及中间架、滚筒拉紧装置、制动装置、清扫装置和卸料装置等.
[版权所有：http://think58.com]
目录 42000字
第1章 引言 1
第1.1节 课题背景及选题意义 1
第1.2节 带式输送机的应用、特点和发展状况 1
第1.3节 带式输送机的类型及特点 3 [资料来源：http://www.THINK58.com]
第1.4节 带式输送机的工作原理 4
第1.5节 带式输送机的结构和布置形式 6
1.5.1 带式输送机的结构 6
1.5.2 布置方式 7
第2章 带式输送机的设计计算与分析 9

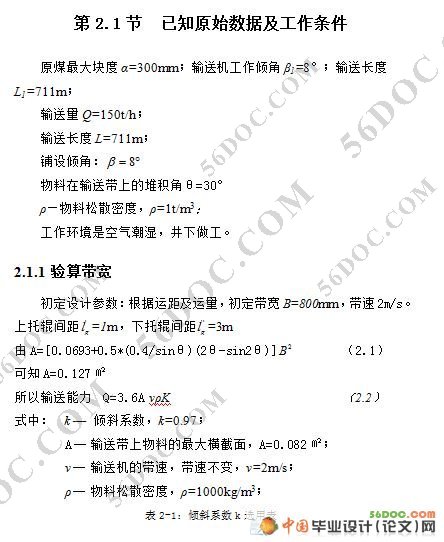

第2.1节 已知原始数据及工作条件 9
2.1.1验算带宽 9
第2.2节 运输阻力与输送带张力的计算 10
2.2.1运输阻力计算 10
2.2.2输送带张力计算 12
2.2.3输送带悬垂度与强度验算 14
2.2.4输送带牵引力与电功率计算 15
第3章 驱动装置的选用 15
第3.1节 电机的选用 15
第3.2节 减速器的选用 16
3.2.1传动装置的总传动比 16
3.2.2液力偶合器 17
3.2.3 联轴器 18
第4章 带式输送机部件的选用 21
[资料来源：http://www.THINK58.com]
第4.1节 输送带 21
4.1.1 输送带的分类： 22
4.1.2输送带的连接 23
第4.2节 传动滚筒 24
4.2.1传动滚筒的作用及类型 24
4.2.2传动滚筒的选型及设计 24
4.2.3 传动滚筒结构 25
4.2.4传动滚筒的设计 26
4.2.5传动滚筒轴的设计计算 30
第4.3节 托辊 34
4.3.1 托辊的作用与类型 34
4.3.2托辊间距 36
4.3.3 托辊的选型 37
4.3.4 托辊的计算与验证 40
第4.4节 制 动 装 置 43
4.4.1 制动装置的作用 43
4.4.2 制动装置的种类 43
4.4.3 制动装置的选型 45
第4.5节 改 向 装 置 46
第4.6节 拉紧装置布置时应遵循的原则 47
[资料来源：http://think58.com]
第5章 其他部件的选用 48
第5.1节 机架与中间架 48
第5.2节 给 料 装 置 51
5.2.1 对给料装置的基本要求 51
5.2.2 装料段拦板的布置及尺寸 51
5.2.3 装料点的缓冲 52

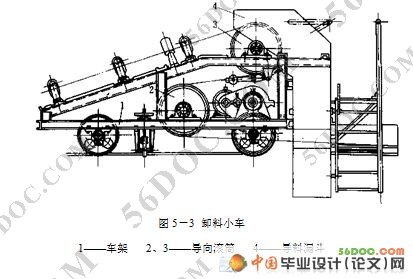

第5.3节 卸料装置 53
第5.4节 清 扫 装 置 54
第5.5节 头部漏斗 57
第5.6节 电气及安全保护装置 57
第6章 电控部分 58
第6.1节 电控部分的选用与说明 58
第6.2节 PLC的特点 59
第6.3节 系统完成以下控制要求 60
第6.4节 控制系统 60
6.4.1操作方式 61
6.4.2接近开关的选择 61
6.4.3传感器的选用 62
6.4.4可编程控制器的选择 63
[资料来源：http://think58.com]
6.4.5 皮带运输机控制集控系统 65
第6.5节 I/O输入、输出 66
参考文献 69
英文翻译 70
英文部分 70
中文部分 84
结束语 97
致 谢 98 [版权所有：http://think58.com]
