自动攻丝机设计(CAD,CAXA,气压原理图,电路图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.资料仅供学习参考之用.

资料介绍:

自动攻丝机设计(CAD,CAXA,气压原理图,电路图)(任务书,开题报告,中期检查报告,外文翻译,毕业论文15700字,工作总结,CAD图5张,CAXA图3张,气压原理图,电路图)
摘 要
本论文主要介绍的是自动攻丝机的整体设计过程,共分为以下几大部分:
一、机床机械结构的设计与计算,主要介绍了一些非标准件,如轴类零件、凸轮、带轮等的设计计算,滚珠丝杠的选用与计算,V带的选用及使用根数的确定,在已知条件下进行电机的选用(包括步进电机和三相异步电动机);

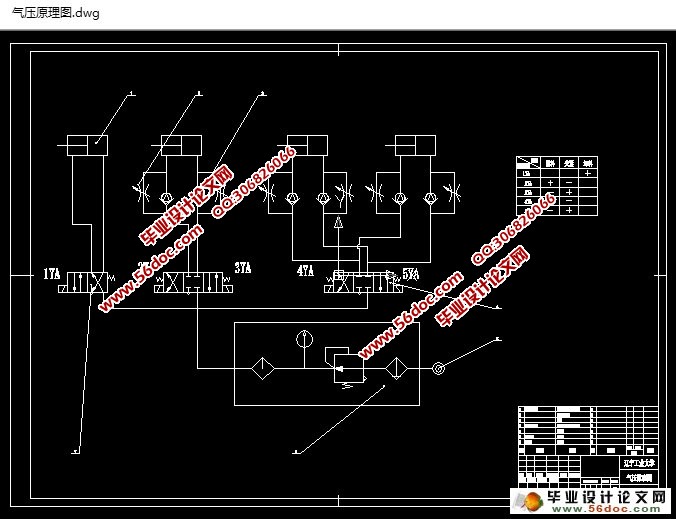

二、气压系统的整体设计与气压元件的选用和计算,整体设计包括气压系统原理图的绘制,气压回路的构成,气压原件的选择主要为气压缸、气压泵和各种阀类元件。
三、控制部分的设计,其中包括了控制器的选用、控制流程图的绘制、硬件电路图的绘制、控制程序的编写,在硬件电路图的设计中根据机械部分设计时所选用的电机来确定其驱动芯片。
通过本次设计,实现了自动攻丝机的自动化过程,只要把零件毛坯放入料斗中即可自动进料,自动定位,自动夹紧,自动攻丝、自动卸料的工作。


Abstract
This paper introduces the processing of automatic tapping machine’s design process, a total is divided into the following major parts: [来源:http://www.think58.com]
    The first part of the mechanical structure for the machine tool design and calculation, introduced a number of non-standard items, such as shaft parts, cam, pulley calculation, such as design, selection and calculation of ball screw, V with the selection and use of root to determine the number of known conditions of the selected motor (including the stepper motors and three-phase asynchronous motor);
    The second part of the overall design of pneumatic system components and the pressure of selection and calculation of the overall design, including the principle of pressure mapping system, pneumatic circuit components, the original choice of major depression for the pressure tank, pressure pump and valve choice and calculation, as the air pressure pump driven by the needs of electric, so to join in this part of the pump motor selection and calculation;
    The third part of the design is divided into control, including the choice of the controller to control the flow chart of the drawing, the rendering hardware circuitry to control the preparation process, the design of the hardware circuit diagram in accordance with the design of mechanical parts of the selected motor to determine the the driver chip. [资料来源:THINK58.com]
   Through this design,,achieved the automated process of automatic tapping,as long as the parts in rough put into the hopper that can be automatic feeding,automatic positioning,automatic clamping,automatic tap,automatic unloading of the work.
KEY WORD: automatic tapping machine, tool design, pneumatic system, controller
